उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संपर्क सामग्री: | सोना चढ़ाया हुआ पीतल | रिंग प्रकार: | वेल्डिंग |
|---|---|---|---|
| सेवानिवृत्त वोल्टेज: | 500 वी | लागू तापमान: | -55 ℃ ~ +105 ℃ |
| स्थापना: | तेजी से स्थापना | सामग्री: | जस्ता मिश्र धातु |
| जलरोधक: | IP68 | रंग: | गहरे हरे रंग की पेंटिंग |
| प्रमुखता देना: | महिला परिपत्र धागा कनेक्टर,पुरुष परिपत्र धागा कनेक्टर,यूएसएसआर सैन्य श्रृंखला परिपत्र धागा कनेक्टर |
||

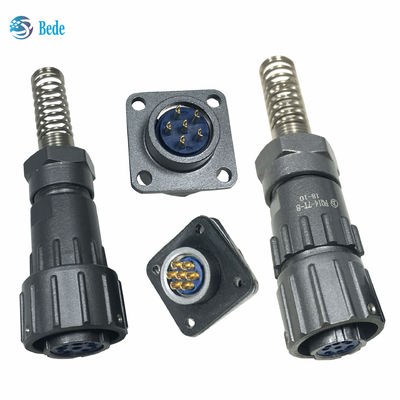

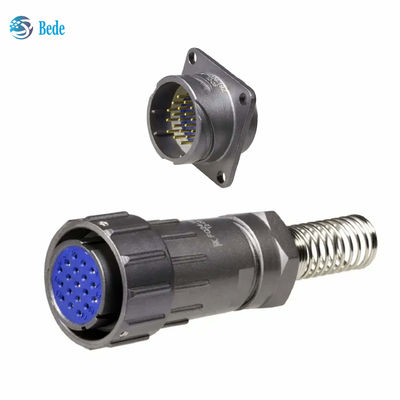

एफक्यू श्रृंखला यूएसएसआर सैन्य श्रृंखला परिपत्र धागा कनेक्टर पुरुष और महिला सेट
एफक्यू कनेक्टर्स का संक्षिप्त परिचय
FQ श्रृंखला जलरोधक परिपत्र विद्युत कनेक्टर DZ4Q/RE008-84 मानक का अनुपालन करते हैं, उच्च विश्वसनीयता गिलहरी पिंजरे प्रकार, उन्नत संरचना और उच्च विश्वसनीयता को अपनाते हैं।
कम स्पर्श प्रतिरोध, कंपन विरोधी, झटके प्रतिरोधी, मजबूत सील, प्लग सीट कनेक्शन तेजी से, आदि के साथ उत्पाद, उपयोग करने में आसान, संचालित करने में आसान,विद्युत कनेक्शन के बीच विभिन्न प्रकार के इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किया जाता है.
| भागों का नाम | सामग्री |
| संपर्क पिन | सोने से मढ़वाया पीतल |
| शेल | रंग पेंटिंग के साथ जिंक मिश्र धातु |
| तार का पिंजरा | स्टेनलेस स्टील स्प्रिंग |
| सीलिंग सामग्री | सिलिकॉन रबड़ |
पिन वितरण और रेटिंग करंट
FQ 14 FQ 14 श्रृंखला कनेक्टर 2 ~ 9pin में उपलब्ध हैं
FQ 18 श्रृंखला कनेक्टर 2~7पिन और 12पिन में उपलब्ध हैं
FQ 24 सीरीज के कनेक्टर 4 में उपलब्ध हैं,5,6,8,10,19 और 26 पिन
FQ 30 श्रृंखला कनेक्टर 9, 14, 32, 42, और 55 पिन में उपलब्ध हैं
FQ श्रृंखला प्लग और सॉकेट और आकार

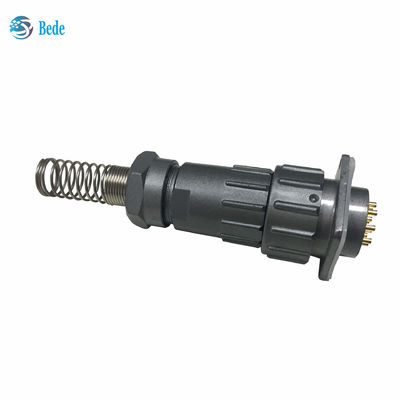

1. सीधी तार स्प्रिंग प्लग
| प्रकार | ΦD1/मिमी | L1/मिमी | Φd केबल सीलिंग लिफाफा/मिमी |
| FQ14 | 21 | 47/50 | Φ5, 6, 7, 8 |
| FQ18 | 27 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 68 | Φ 14, 16, 18 |

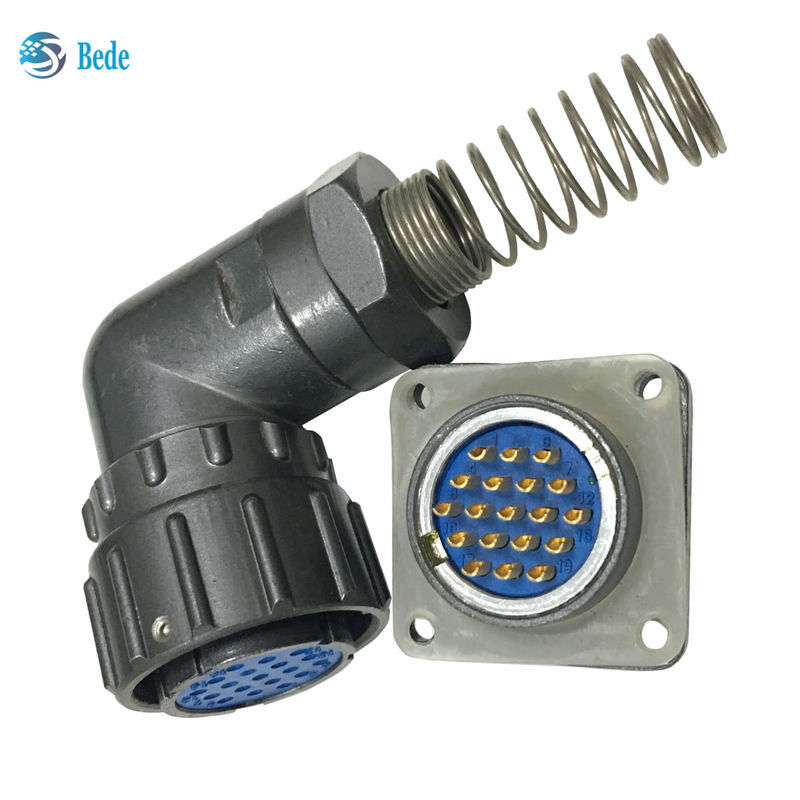

2.दाएं कोण तार स्प्रिंग प्लग
| प्रकार | ΦD1/मिमी | L2/मिमी | L3/मिमी | Φd केबल सीलिंग लिफाफा/मिमी |
| FQ14 | 21 | 38.3 | 37 | Φ 6, 7, 8 |
| FQ18 | 27 | 43.8 | 38 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 55.8 | 45 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 57.8 | 50 | Φ 14, 16, 18 |
3चौकोर फ्लैंजकंटेनर
| प्रकार | a/mm | बी/एमएम | ΦD2/मिमी |
| FQ14 | 17±0.2 | 24 | 14 |
| FQ18 | 20±0.2 | 27 | 18 |
| FQ24 | २६±०2 | 33 | 24 |
| FQ30 | ३१±०2 | 38 | 30 |
4चौकोर फ्लैंज के साथ केबल रिसेप्टेकल
| प्रकार | ΦD3/मिमी | L1/मिमी | Φd केबल सीलिंग लिफाफा/मिमी |
| FQ14 |
19.7 |
47/50 | Φ5, 6, 7, 8 |
| FQ18 | 23.8 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 30 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 36 | 68 | Φ 14, 16, 18 |
5. गोलाकार पात्र
| प्रकार | ΦD3/मिमी | एम | ΦD2/एमएम | सी/मिमी |
| FQ14 | 19.7 | एम14 | 14 | 13.2 |
| FQ18 | 23.8 | एम18 | 18 | 17.2 |
| FQ24 | 30 | M24 | 24 | 23.2 |
| FQ30 | 36 | M30 | 30 | 29.2 |
तकनीकी विशेषताएं
तापमानः -55°C ~ +105°C
सापेक्ष आर्द्रताः 98± 3% 40°C पर
कंपन: 10-2000 हर्ट्ज, 150 मीटर/सेकंड2
झटका: 500 मीटर/सेकंड2
वायुमंडलीयः 1 केपीए
प्रतिरोधः 0.1MΩ मिन.
धीरजः 500 चक्र
पूछताछ और खरीद कैसे करें
कृपया हमें नीचे दी गई तस्वीर में दिखाए गए कोड और मात्रा बताएं और हम आपको सर्वोत्तम मूल्य और सेवाएं प्रदान करेंगे।
