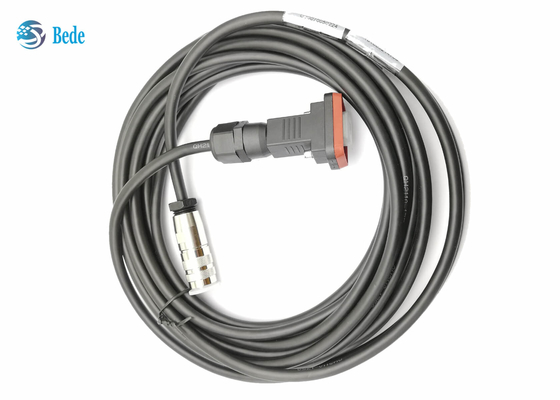

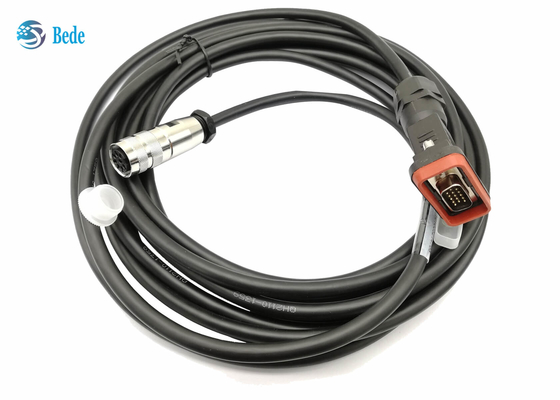

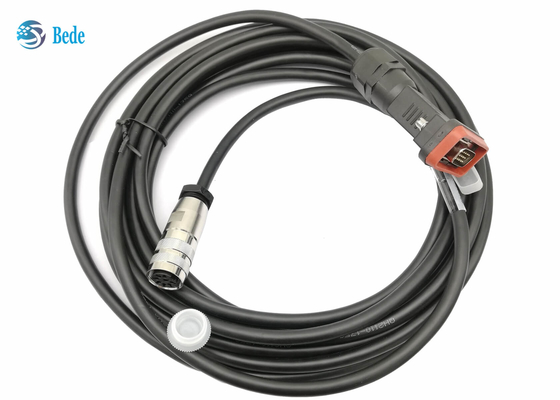

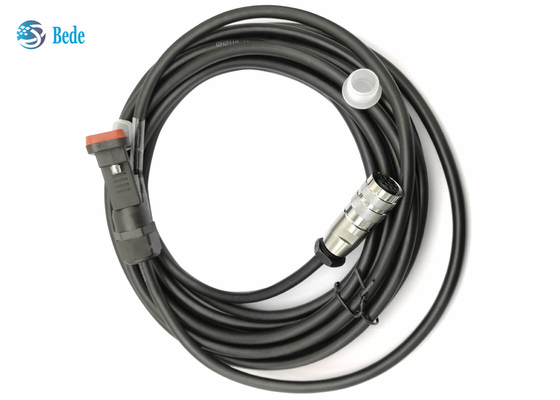

डी-सब 15 पिन पुरुष से एआईएसजी 8 पिन महिला एआईएसजी केबल्स एंटीना बेस स्टेशन के लिए

डी-सब 15 पिन पुरुष से एआईएसजी 8 पिन महिला एआईएसजी केबल एंटीना बेस स्टेशन के लिए

विवरण

यह एआईएसजी केबल्स (एंटीना इंटरफेस स्टैंडर्ड ग्रुप) आरसीयू (रिमोट कंट्रोल यूनिट) और आरआरयू (रिमोट रेडियो यूनिट्स) को जोड़ने के लिए उपयोग किया जाता है, आरईटी (रिमोट इलेक्ट्रिकल टिल्ट) सिस्टम घटकों को डेटा और पावर खिलाता है।इसका व्यापक रूप से 3G, 4G और 5G नेटवर्क में उपयोग किया जाता है, विशेष रूप से 3G, 4G और 5G ESC एंटेना, टॉवर एम्पलीफायरों और बेस स्टेशन उपकरण के लिए उपयुक्त है।

लाभ

• खरीदारों की विभिन्न आवश्यकताओं को पूरा करने के लिए लंबाई को अनुकूलित किया जा सकता है
• एंटीना बेस स्टेशनों के साथ जटिल वातावरण के लिए उपयुक्त,-40°C ~ +85°C
• यूवी प्रतिरोधी, लंबी अवधि के बाहरी वातावरण के लिए उपयुक्त
• लौ retardant ग्रेड UL94-V0 . के अनुरूप है
• उच्च गुणवत्ता वाले कनेक्टर, संभोग जीवन 500 गुना से अधिक है
• नमक स्प्रे परीक्षण में कोई असामान्य घटना नहीं 168H

विद्युतीय आकड़ा

केबल के बारे में:

1. 4 कोर केबल, व्यास 8 मिमी, एल्यूमीनियम-मैग्नीशियम मिश्र धातु ढाल परत के साथ, 85% से अधिक कवरेज
2. आंतरिक कंडक्टर टिनिड तांबे का तार होता है जिसमें अच्छी विद्युत चालकता होती है
3. सामान्य केबल पैरामीटर नीचे दिए गए चित्र में दिखाए गए हैं, यह है2 एक्स 0.75 मिमी2(20 एडब्ल्यूजी) फंसे (पावर) 2 x 0.25 मिमी2(23 एडब्ल्यूजी) मुड़ जोड़ी (डेटा) 6 कंडक्टर केबल 7 मिमी (0.26 इंच) व्यास
4. हम लागत कम करने के लिए एक और निम्न-मानक केबल भी प्रदान करते हैं:2 एक्स 0.41 मिमी2(21AWG) फंसे (पावर) 2 x 0.21mm2(24 एडब्ल्यूजी) मुड़ जोड़ी (डेटा) 6 कंडक्टर केबल 7 मिमी (0.26 इंच) व्यास
5. केबल के बाहरी जैकेट के बारे में, आपकी राय के लिए पु या पीवीसी सामग्री हैं,पु का प्रदर्शन बेहतर है और पीवीसी की कीमत कम है

कनेक्टर के बारे में:

1.   एआईएसजी विनिर्देश के अनुसार पिन असाइनमेंट।
2. महिला पिन लेआउट डीआईएन एन 61076-2-106:2012-04 संस्करण 08-ए पर आधारित है।एआईएसजी अनुप्रयोगों के लिए महिला पिन 2, 4 और 8 उपयोग में नहीं हैं, लेकिन यह सुनिश्चित किया जाना चाहिए कि डीआईएन एन 61076-2-106: 2012-04 संस्करण 08-ए के अनुसार पूरी तरह से लोड किए गए पुरुष कनेक्टर प्लग करने योग्य हैं।
3. नए निर्माण के लिए पिन 1 का उपयोग नहीं किया जाएगा, केवल पुराने संस्करणों के साथ संगतता बनाए रखने के लिए आवश्यक है।
4. अधिक जानकारी के लिए AISG C485 V1.1 देखें
