उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| घर निर्माण की सामग्री: | क्रोम मढ़वाया जिंक मिश्र धातु | संपर्क सामग्री: | सोना मढ़वाया के साथ पीतल |
|---|---|---|---|
| इन्सुलेशन सामग्री: | पीपीएस प्लास्टिक | लागू तापमान: | -50 ~ + 80 ℃ |
| मूल्यांकन वर्तमान: | 10:00 पूर्वाह्न | रेटेड वोल्टेज: | 500V |
| प्रमुखता देना: | क्रोम प्लेटेड 3 पिन सर्कुलर कनेक्टर,2 पिन सर्कुलर कनेक्टर 500V,सर्कुलर कनेक्टर 4 पिन 500V |
||

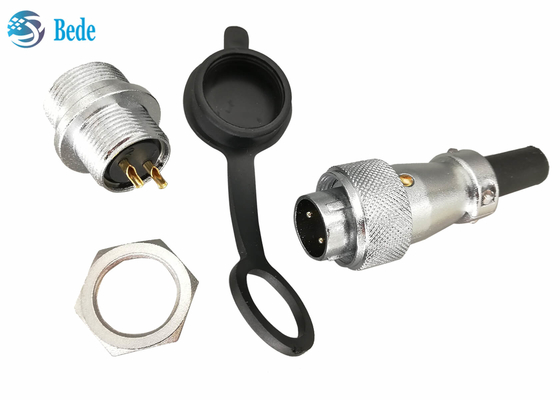

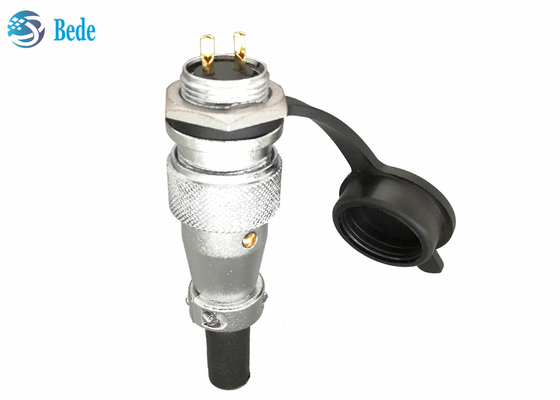

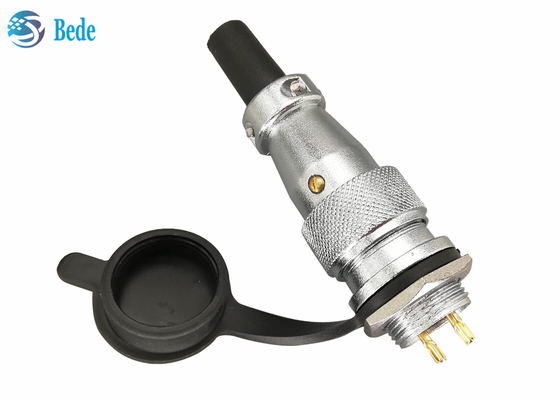

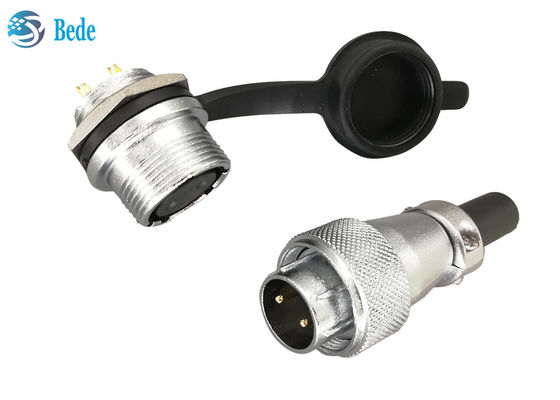

WS16 सर्कुलर कनेक्टर पैनल माउंटिंग कनेक्टर्स 2 3 4 पिन 10A 500V डस्ट कवर के साथ
उत्पाद संरचना
1. डस्ट कवर, पीवीसी सॉफ्ट प्लास्टिक
2 और 3, पुरुष / महिला कनेक्टर के लिए आवास, क्रोम प्लेटेड के साथ जस्ता मिश्र धातु, आंतरिक इन्सुलेटर सामग्री पीपीएस प्लास्टिक है
4. नट, क्रोम प्लेटेड के साथ सामग्री जस्ता मिश्र धातु, पुरुष और महिला योजक कनेक्शन को ठीक करने के लिए उपयोग किया जाता है
5. आवास, सामग्री जस्ता मिश्र धातु क्रोम प्लेटेड के साथ, पुरुष अंत और केबल को ठीक करने के लिए उपयोग किया जाता है
6. केबल सुरक्षा आस्तीन, पीवीसी नरम प्लास्टिक, केबल व्यास 6 मिमी . के लिए उपयुक्त
7. पैनल बढ़ते के लिए अखरोट
8. संपर्क पिन, सोना मढ़वाया के साथ पीतल सामग्री
उत्पाद का आकार
तारों का अंत: D=21 L=44.8mm d अधिकतम=10mm
पैनल बढ़ते अंत: डी = एम 16 डी = एम 18 सीमैक्स= 5 मिमी एल = 9.7 मिमी एल 1 = 26 मिमी एल 2 = 22 मिमी बी = 21 मिमी
बढ़ते छेद: d=16mm h=15.4mm
सूचना
हमारा डिफ़ॉल्ट है कि वायरिंग एंड पुरुष कनेक्टर है और पैनल माउंटिंग एंड महिला कनेक्टर है, जैसा कि निम्न आकृति में दिखाया गया है ए प्रकार, यदि बी प्रकार की आवश्यकता है, तो कृपया हमसे पहले से संपर्क करें
विद्युतीय आकड़ा
| पिंस | वर्तमान मूल्यांकित | रेटेड वोल्टेज | संपर्क छेद व्यास | संपर्क प्रतिरोध | तार खंड (AWG) |
| 2 / 3 | 10:00 पूर्वाह्न | 500V | 1.5 | 2.5 मीΩ | 14 |
| 4 | 5ए | 500V | 1.0 | 5mमैं | 18 |
समान उत्पाद
यह पृष्ठ बिक्री पर भी WS16, WS20, WS24, WS28 के बारे में है, श्रृंखला में वायर डॉकिंग मोड, स्क्वायर निकला हुआ किनारा मोड भी शामिल है, कृपया हमसे संपर्क करने में संकोच न करें यदि आप रुचि रखते हैं
