उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तारों की विधि: | वेल्डिंग | पिंस: | 5 |
|---|---|---|---|
| शैली: | रियर माउंटिंग | बढ़ता हुआ छेद: | 18 मिमी |
| लंबाई: | 100 मिमी | संपर्क प्रतिरोध: | 3Ω अधिकतम |
| प्रमुखता देना: | बीईडीई 5 पिन आरईटी केबल्स,पैनल माउंटिंग आरईटी केबल्स,5 पिन एआईएसजी आरईटी केबल्स |
||

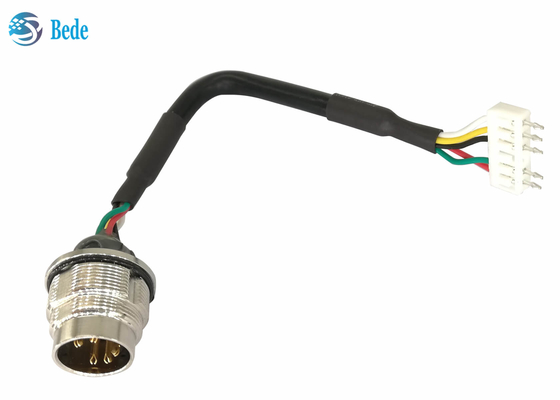

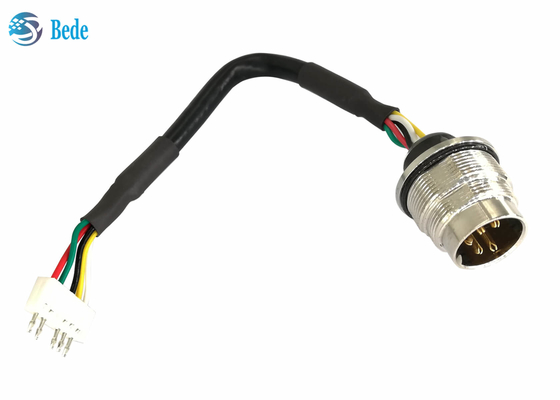

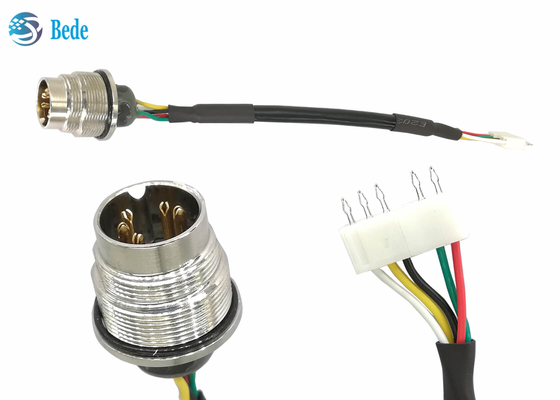

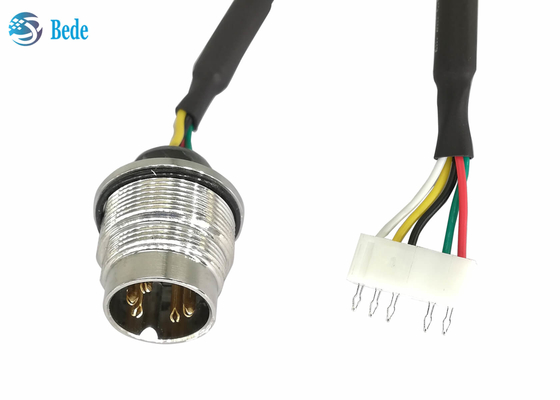

एआईएसजी आरईटी केबल्स एआईएसजी रीयर पैनल 5 पिन क्रिंप टर्मिनल के लिए पुरुष संपर्क बढ़ते हुए
संरचना
1. एआईएसजी कनेक्टर का संपर्क पिन, सोना चढ़ाया हुआ पीतल;
2. एआईएसजी पुरुष कनेक्टर का आवास, निकल चढ़ाया हुआ तांबा;
3. निविड़ अंधकार, रबड़ सामग्री के लिए ओ-रिंग
4. तारों और जलरोधक को सील करने के लिए एपॉक्सी गोंद
5. गर्मी हटना ट्यूब, रंग और लंबाई अनुकूलित किया जा सकता है
6. शील्ड के साथ केबल जैकेट, केबल गेज 5*22AWG
7. समेटना टर्मिनल का संपर्क पिन, चांदी चढ़ाया हुआ पीतल;
8. 6 पिन टर्मिनल समेटना, तीसरा पिन कनेक्ट नहीं है।इस छोर के टर्मिनल ब्लॉक को अनुकूलित किया जा सकता है
पिन स्थान
मेल पिन लेआउट DIN EN 61076-2-106:2012-04 वैरिएंट 08-a पर आधारित है।पुरुष पिन 2, 4 और 8 AISG अनुप्रयोगों के लिए उपयोग में नहीं हैं।नर पिन 1 का उपयोग नए निर्माणों के लिए नहीं किया जाएगा, केवल पुराने संस्करणों के साथ संगतता बनाए रखने के लिए आवश्यक है।एआईएसजी विनिर्देश के अनुसार पिन असाइनमेंट।
