उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पिंस: | 8pin | तार मापक: | 22AWG |
|---|---|---|---|
| जलरोधक: | आईपी68 | मूल्यांकन वर्तमान: | 3 ए |
| इन्सुलेशन प्रतिरोध: | 5एमΩ | संपर्क प्रतिरोध: | 3Ω अधिकतम |
| प्रमुखता देना: | 8pin aisg ret केबल,महिला aisg ret केबल,8pin ret नियंत्रण केबल |
||

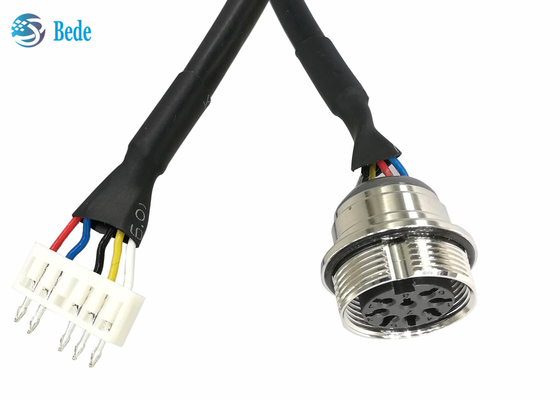

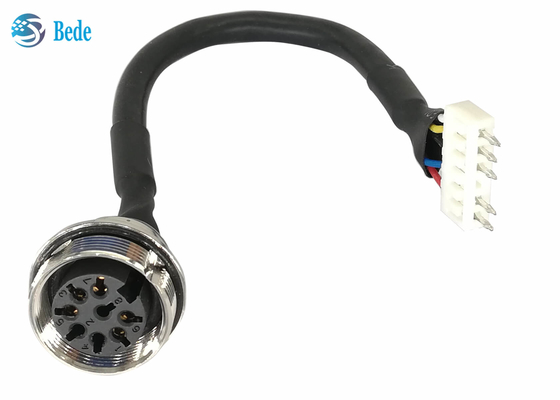

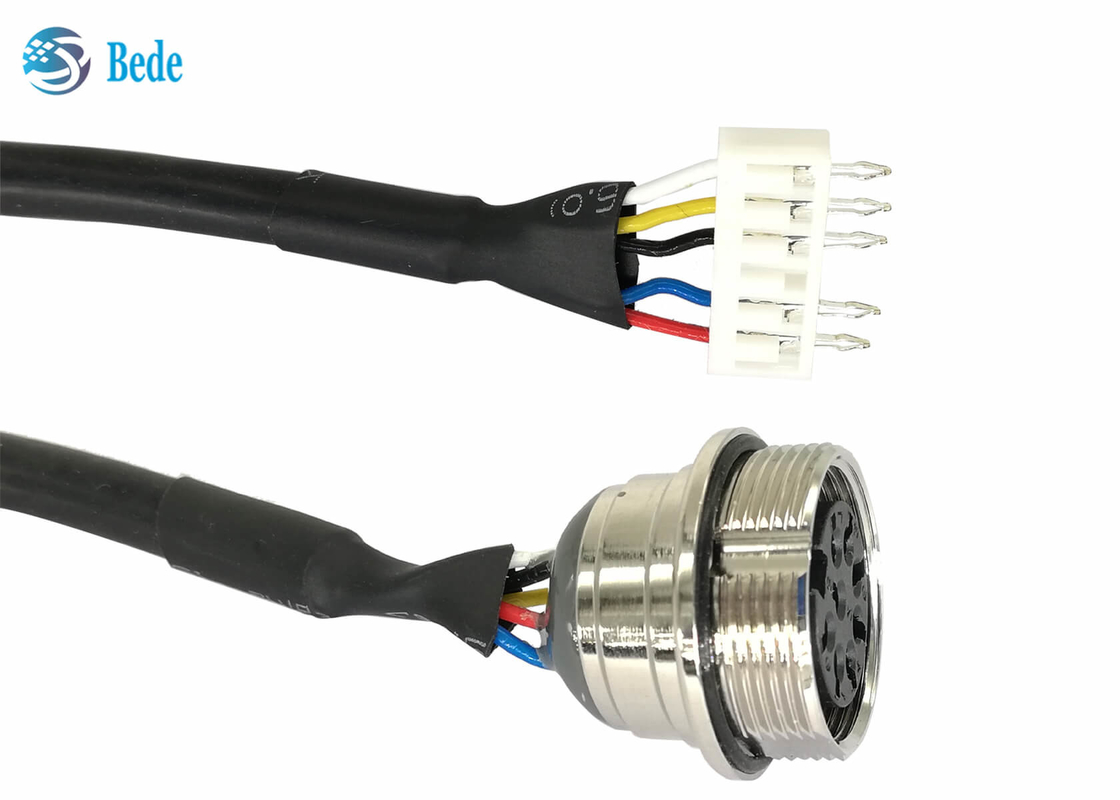

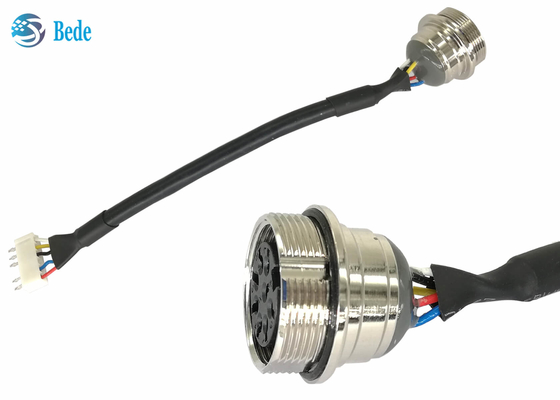

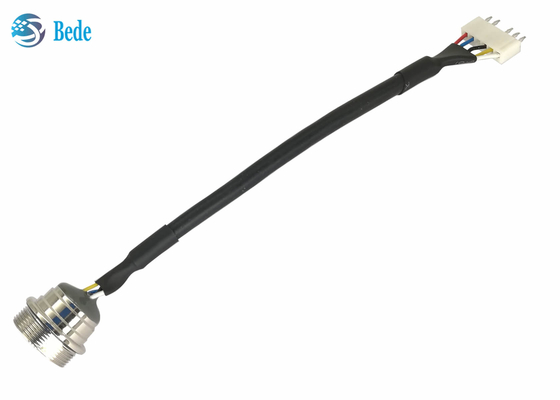

आरईटी केबल्स एआईएसजी 8 पिन महिला संपर्क 6 पिन क्रिंप टर्मिनल के लिए
संरचना
1. केबल, लंबाई 80 और 105 मिमी स्टॉक और अनुकूलन में उपलब्ध है।केबल का व्यास 6.8 मिमी, 5 कोर, जैकेट के साथ हैपरिरक्षण परत जो एल्यूमीनियम-मैग्नीशियम मिश्र धातु से बना है, और कवरेज दर 85% से अधिक है
2. हीट हटना ट्यूब, काला रंग या अनुकूलित
3. वॉटरप्रूफिंग के लिए एपॉक्सी राल से बना सीलेंट;
4. ओ-रिंग, रबर, वॉटरप्रूफिंग के लिए इस्तेमाल किया जाता है
5. एआईएसजी मादा कनेक्टर का खोल, निकल चढ़ाया हुआ तांबा सामग्री;
6. एआईएसजी महिला कनेक्टर, पीबीटी सामग्री का इन्सुलेटर
7. समेटना टर्मिनल, आवश्यकतानुसार अनुकूलन का स्वागत है
8. चिंराट टर्मिनल के संपर्क पिन, चांदी के साथ पीतल का भरा हुआ
पिन स्थान
महिला पिन लेआउट डीआईएन एन 61076-2-106:2012-04 संस्करण 08-ए पर आधारित है।महिला पिन 2, 4 और 8 में नहीं हैं
AISG अनुप्रयोगों के लिए उपयोग करें, लेकिन यह सुनिश्चित किया जाना चाहिए कि DIN EN 61076-2- के अनुसार पूरी तरह से लोड किए गए पुरुष कनेक्टर-
106:2012-04 संस्करण 08-ए प्लग करने योग्य हैं।
| पिन नंबर | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| तार का रंग | नीला | कनेक्ट नहीं है | सफेद | कनेक्ट नहीं है | भूरा | लाल | काला | कनेक्ट नहीं है |
आकार
AISG C485 4.1.1.3 स्टाइल A3 के अनुसार महिला कनेक्टर का आकार
