उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शैल सामग्री: | जस्ता मिश्र धातु चढ़ाया हुआ | इन्सुलेटर सामग्री: | बेक्लाइट प्लास्टिक |
|---|---|---|---|
| पिन से संपर्क करें: | चांदी चढ़ाया हुआ पीतल | अनुप्रयोग तापमान: | -50 ~ +70℃ |
| पिंस: | 2 3 4 5 | वर्तमान मूल्यांकित: | 5ए/7ए |
| प्रमुखता देना: | जिंक अलॉय एविएशन प्लग 2 पिन,रियर माउंटिंग एविएशन प्लग 2 पिन,जिंक अलॉय gx16 कनेक्टर 3 पिन |
||

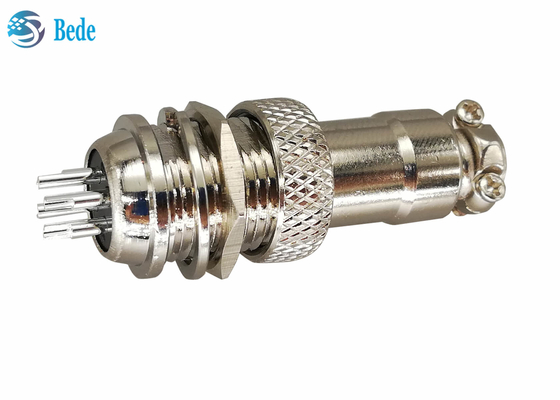

GX16 एविएशन कनेक्टर पैनल माउंटिंग सेट रियर माउंटिंग स्टाइल 2 3 4 5 पिन

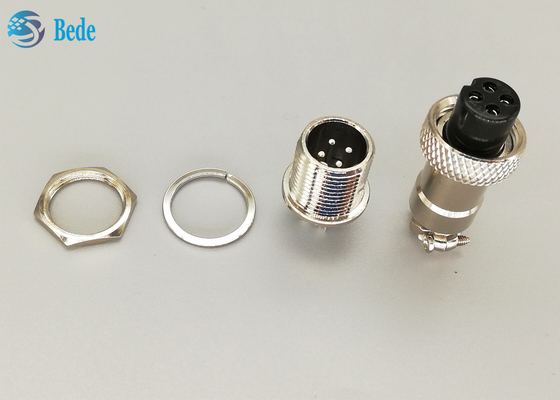

उत्पाद संरचना
1. संपर्क पिन, चांदी चढ़ाया हुआ पीतल सामग्री,
2. पुरुष कनेक्टर, शेल सामग्री निकल प्लेटेड है जिंक अलॉय, रियर माउंटिंग स्टाइल
3 और 4, पैनल माउंटिंग के लिए नट और स्प्रिंग वॉशर, स्टेनलेस स्टील सामग्री
5. इंसुलेटर, महिला कनेक्टर, बैकेलाइट सामग्री, काला रंग, इंसुलेशन प्रतिरोध 1500 MΩ से अधिक
6. कनेक्शन के बाद पुरुष और महिला कनेक्टर को ठीक करने के लिए नट
5. महिला कनेक्टर और केबल का शेल, जिंक प्लेटेड जिंक अलॉय सामग्री
विद्युत डेटा
| पिन | 2 | 3 | 4 | 5 |
| रेटेड करंट | 7A | 7A | 7A | 7A |
| कार्यशील वोल्टेज | 200V | 200V | 200V | 200V |
| इंसुलेशन प्रतिरोध | 1500V | 1500V | 1500V | 1500V |
| संपर्क प्रतिरोध | 3mΩ | |||
| संपर्क छेद का आकार | 2.45mm | 2.45mm | 2.45mm | 2mm |
आकार और पिन स्थान
उत्पाद का आकार और पिन स्थान निम्नलिखित चित्र के अनुसार है, अनुकूलन का स्वागत है, कृपया हमसे संपर्क करने में संकोच न करें।
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस जाएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. रियर माउंटिंग मॉडल
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल-- रियर माउंटिंग
