उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लागू केबल: | Φ7.5मिमी | लागू तापमान: | -50℃~+75℃ |
|---|---|---|---|
| शैली: | पीसीबी वेल्डिंग | वर्तमान मूल्यांकित: | 7ए/2 3पिन, 5ए/4 5पिन |
| कार्यशील वोल्टेज: | 200V | बढ़ते छेद: | 16एमएम |
| प्रमुखता देना: | पीसीबी वेल्डिंग जीएक्स16 एविएशन कनेक्टर,जीएक्स16 एविएशन कनेक्टर 5 पिन,एविएशन प्लग 4 पिन जीएक्स16 |
||

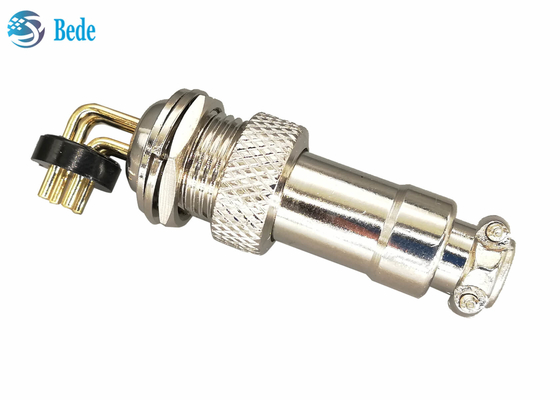

GX16 PCB वेल्डिंग कनेक्टर 90 डिग्री कोण पिन पुरुष और महिला कनेक्टर 2 3 4 5 पिन के साथ

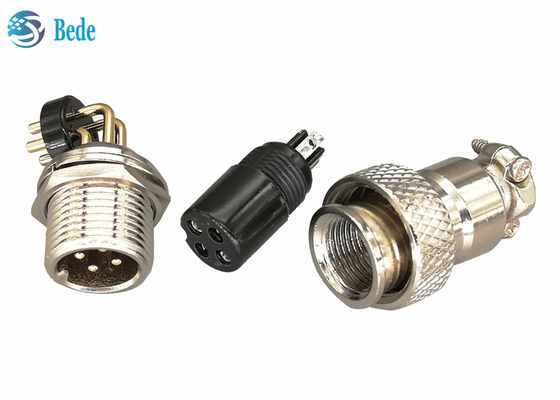

संरचना
1. पुरुष कनेक्टर, पीसीबी वेल्डिंग के बाद पैनल में माउंटिंग, शेल सामग्री निकल प्लेटेड जिंक अलॉय है
2. पैनल माउंटिंग के लिए स्टेनलेस स्टील नट और वॉशर
3. महिला कनेक्टर, इन्सुलेटर काला रंग का बैकेलाइट है
4. कनेक्शन के बाद पुरुष और महिला को ठीक करने के लिए नट
5. महिला कनेक्टर का आवास, निकल प्लेटेड जिंक अलॉय सामग्री, महिला कनेक्टर और केबल को ठीक करने के लिए
6. संपर्क पिन, चांदी प्लेटेड पीतल सामग्री
विद्युत डेटा
| पिन | 2 पिन | 3 पिन | 4 पिन | 5 पिन |
| रेटेड करंट / ए | 7 | 7 | 5 | 5 |
| कार्यशील वोल्टेज / वी | 200 | 200 | 200 | 200 |
| इन्सुलेशन प्रतिरोध/एमΩ | 1500 | 1500 | 1500 | 1500 |
| संपर्क प्रतिरोध/ एमΩ | 3mΩ | |||
| संपर्क छेद का आकार/मिमी | 2.45 | 2.45 | 2.45 | 2 |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस जाएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. रियर माउंटिंग मॉडल
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल-- रियर माउंटिंग
