| वर्तमान मूल्यांकित: | 4~7ए | कार्यशील वोल्टेज: | 200V |
|---|---|---|---|
| बढ़ते छेद: | M16 | लागू तापमान: | -45 से +85°C |
| लागू केबल: | Φ7.5मिमी | जलरोधक: | आईपी68 |
| प्रमुखता देना: | IP68 Gx16 एविएशन कनेक्टर,जलरोधक Gx16 विमानन कनेक्टर,पैनल माउंटिंग Gx16 एविएशन कनेक्टर |
||

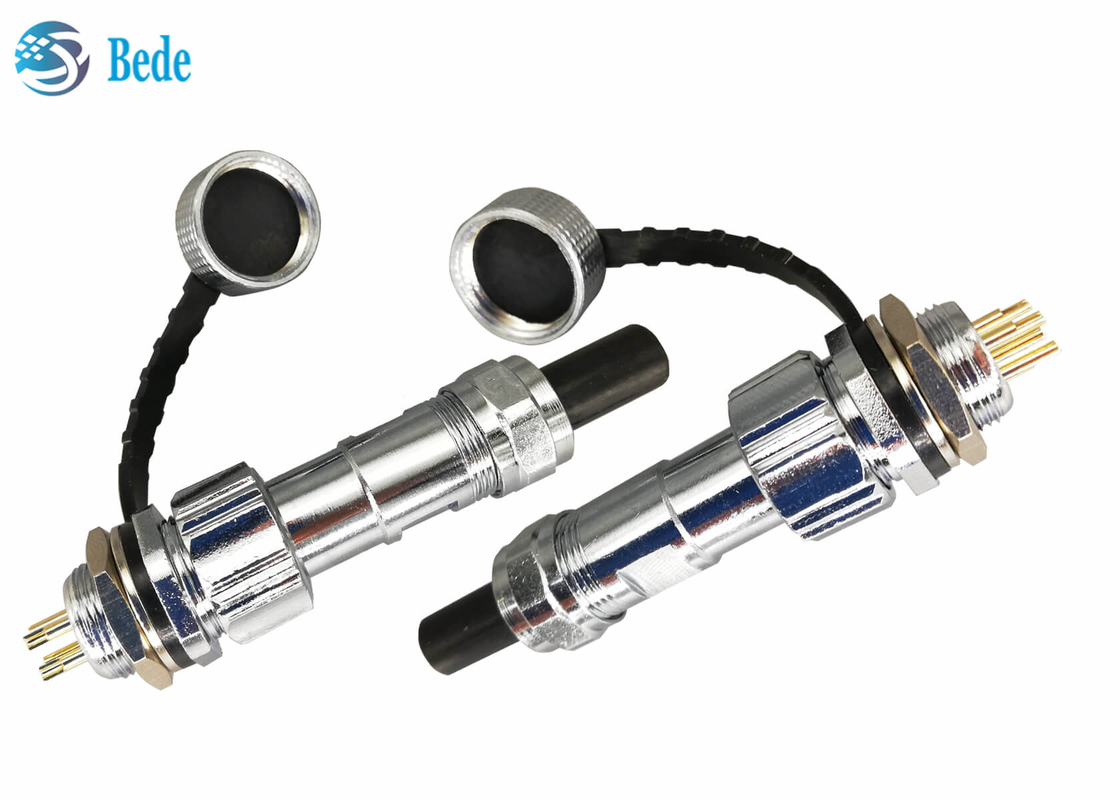

GX16 एविएशन कनेक्टर वाटरप्रूफ IP68 पैनल माउंटिंग स्टाइल 2~10 पिन

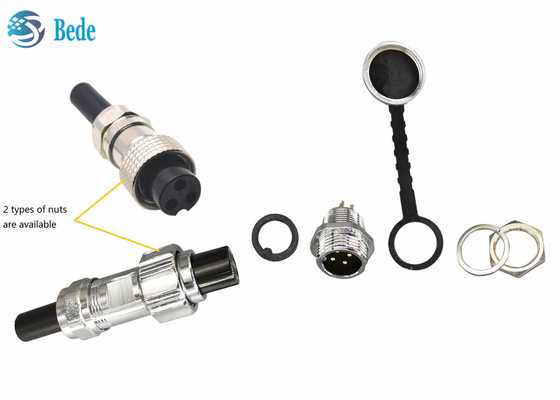

एसट्रक्चर
1. सुरक्षात्मक टोपी, स्टील का हिस्सा जिंक अलॉय सामग्री है, प्लास्टिक का हिस्सा रबर है
2. ओ-रिंग, वाटरप्रूफिंग के लिए रबर
3. पुरुष कनेक्टर, निकल प्लेटेड जिंक अलॉय सामग्री
4. महिला कनेक्टर, काला रंग बेकेलाइट
5. नट, जिंक अलॉय निकल प्लेटेड के साथ
6. केबल की सुरक्षात्मक आस्तीन, वाटरप्रूफिंग के लिए 5 के साथ केबल को पकड़ें
7. वॉशर, स्टेनलेस स्टील
8. महिला कनेक्टर का आवास, निकल प्लेटेड जिंक अलॉय
9. पैनल माउंटिंग के लिए नट और स्प्रिंग वॉशर
10. संपर्क पिन, चांदी प्लेटेड पीतल
विद्युत डेटा
| पिन | 2 पिन 3 पिन | 4 पिन | 5 पिन | 6 7 8 9 10 पिन |
| रेटेड करंट | 7A | 5A | 5A | 4A |
| कार्यशील वोल्टेज | 200V | |||
| संपर्क प्रतिरोध | 3mΩ अधिकतम | |||
| इंसुलेशन प्रतिरोध | 1500MΩ | |||
| वोल्टेज का सामना करें | 1500V | |||
| संपर्क छेद का आकार Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस जाएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल--रियर माउंटिंग
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल--फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल--रियर माउंटिंग
