| वर्तमान मूल्यांकित: | 4~7ए | कार्यशील वोल्टेज: | 200V |
|---|---|---|---|
| बढ़ते छेद: | M16 | लागू तापमान: | -45 से +85°C |
| लागू केबल: | Φ7.0मिमी | जलरोधक: | आईपी68 |
| प्रमुखता देना: | GX16 केबल डॉकिंग कनेक्टर,GX16 एविएशन डॉकिंग कनेक्टर,GX 16 विमान केबल कनेक्टर |
||

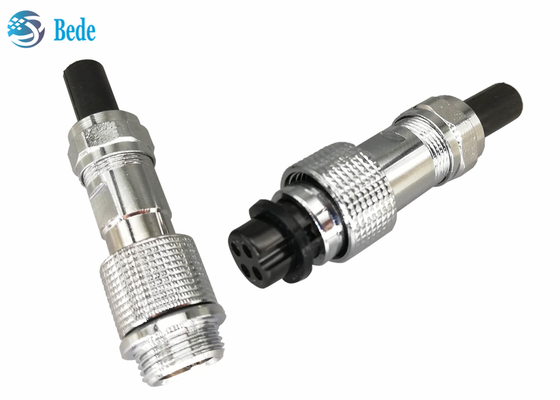

GX16 एविएशन कनेक्टर वाटरप्रूफ IP68 केबल से केबल डॉकिंग कनेक्टर शैली 2 ~ 10 पिन

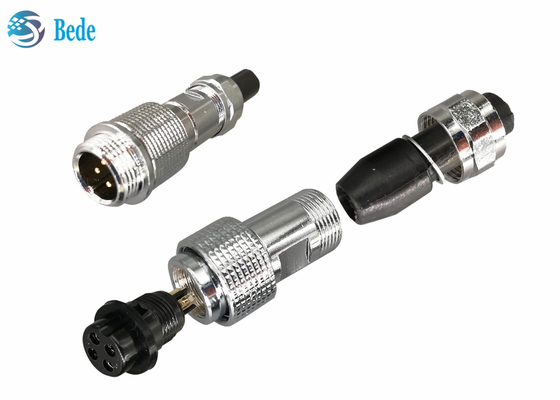

एससंरचना
1.पुरुष कनेक्टर, खोल सामग्री निकेल लेपित जस्ता मिश्र धातु है, संपर्क पिन सामग्री पीतल सोने लेपित है
2वैकल्पिक सामान, सुरक्षात्मक आवरण, जिंक मिश्र धातु और रबर सामग्री
3. पानी के प्रतिरोधी के लिए ओ-रिंग
4.महिला कनेक्टर, काली बेकेलाइट सामग्री, संपर्क पिन सामग्री पीतल के सोने के साथ चढ़ाना
5महिला कनेक्टर का आवास, निकल लेपित जिंक मिश्र धातु
6/7/8,जलरोधक के लिए केबल पकड़ने वाले भाग,
नोटः यह महत्वपूर्ण है कि सभी नट कनेक्शन के बाद कस रहे हैं, अन्यथा जलरोधक प्रभाव प्रतिकूल रूप से प्रभावित हो सकता है
विद्युत डेटा
| पिन | 2 पिन 3 पिन | चार पिन | 5 पिन | 6 7 8 9 10 पिन |
| नामित धारा | 7A | 5A | 5A | 4A |
| कामकाजी वोल्टेज | 200 वोल्ट | |||
| संपर्क प्रतिरोध | अधिकतम 3mΩ | |||
| इन्सुलेशन प्रतिरोध | 1500MΩ | |||
| वोल्टेज का सामना करना | 1500V | |||
| संपर्क छेद का आकार Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
सभी परिचित
GX16 विमानन कनेक्टर, M16 परिपत्र कनेक्टर के बारे में, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर लौटें।
1. पैनल माउंटिंग मॉडल-- सामने माउंटिंग
2केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल - रियर माउंटिंग
4गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5वर्ग फ्लैंज के साथ पैनल माउंटिंग मॉडल
6.रोम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8सीधी पिन के साथ पीसीबी वेल्डिंग मॉडल
9. सही कोण के साथ पैनल माउंटिंग मॉडल - सामने माउंटिंग
10जलरोधक केबल डॉकिंग मॉडल
11.जलरोधी पैनल माउंट मॉडल
12सही कोण के साथ पैनल माउंट मॉडल - पीछे माउंट
