उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मूल्यांकन वर्तमान: | 4~7ए | कार्यरत वोल्टेज: | 200V |
|---|---|---|---|
| बढ़ता हुआ छेद: | एम16 | लागू तापमान: | -45 ~ + 75 ℃ |
| लागू केबल: | 7.0 मिमी | संपर्क प्रतिरोध: | 0.005Ω अधिकतम |
| तारों की विधि: | वेल्डिंग | कनेक्ट शैली: | पुरुष से महिला |
| प्रमुखता देना: | M16 एयरक्राफ्ट केबल कनेक्टर,GX16 एयरक्राफ्ट केबल कनेक्टर,gx16 एविएशन प्लग 10 पिन |
||

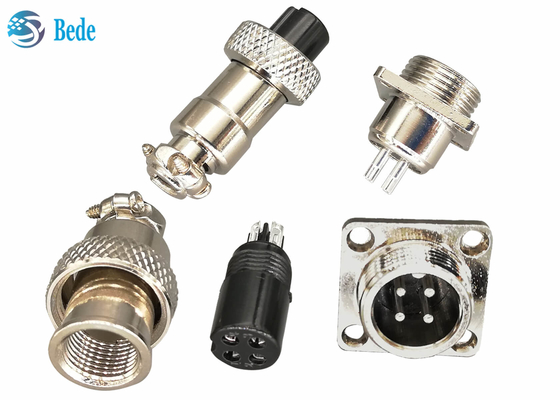

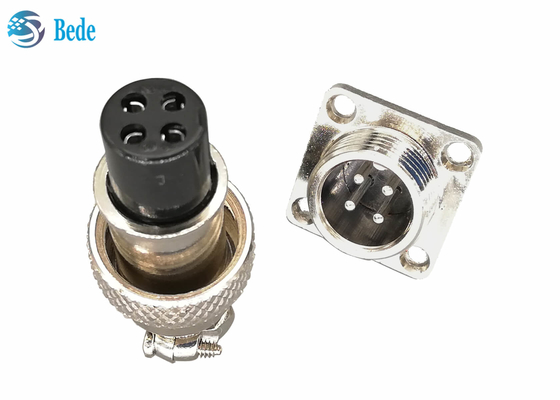

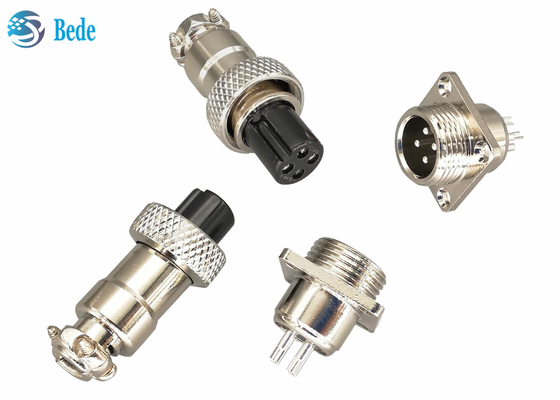

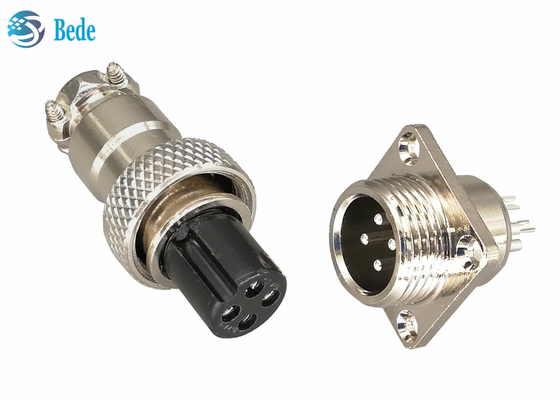

GX16 एविएशन कनेक्टर स्क्वायर निकला हुआ किनारा केबल के साथ पैनल स्टाइल 2 ~ 10 पिन
एससंरचना
1. महिला कनेक्टर का आवास, निकल चढ़ाया हुआ जस्ता मिश्र धातु;
2. कनेक्शन, जिंक मिश्र धातु और रबर सामग्री के बाद महिला और पुरुष को ठीक करने के लिए नट
3. महिला कनेक्टर, ब्लैक बैकलाइट सामग्री,
4.मेल कनेक्टर, खोल मढ़वाया के साथ खोल सामग्री जस्ता मिश्र धातु है,
5. संपर्क पिन, सामग्री चांदी मढ़वाया के साथ पीतल है
सूचना: निकला हुआ किनारा बढ़ते के लिए शिकंजा, वाशर, नट के साथ आ रहा है, पैनल कटआउट निम्नलिखित चित्र देखें:
विद्युतीय आकड़ा
| पिंस | 2 पिन 3पिन | 4पिन | 5पिन | 6 7 8 9 10 पिन |
| वर्तमान मूल्यांकित | 7ए | 5ए | 5ए | 4 ए |
| कार्यरत वोल्टेज | 200V | |||
| संपर्क प्रतिरोध | 3mΩ अधिकतम | |||
| इन्सुलेशन प्रतिरोध | 1500MΩ | |||
| जोरदार प्रतिरोध | 1500V | |||
| संपर्क छेद का आकार (मिमी) | 2.45 | 2.45 | 2.00 | 1.15 |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर, निम्नलिखित सभी मॉडलों के बारे में, कृपया हमसे बेझिझक संपर्क करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस आएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल - रियर माउंटिंग
4. गोल निकला हुआ किनारा के साथ पैनल बढ़ते मॉडल
5. वर्ग निकला हुआ किनारा के साथ पैनल बढ़ते मॉडल
6. पैनल बढ़ते मॉडल रोम्बस निकला हुआ किनारा के साथ
7. पीसीबी वेल्डिंग मॉडल कोहनी पिन के साथ
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. सही कोण के साथ पैनल बढ़ते मॉडल - सामने बढ़ते हुए
10.निविड़ अंधकार केबल डॉकिंग मॉडल
11.निविड़ अंधकार पैनल माउंट मॉडल
12. सही कोण के साथ पैनल बढ़ते मॉडल - पीछे बढ़ते हुए
