उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 4~7ए | कार्यशील वोल्टेज: | 200V |
|---|---|---|---|
| वोल्टेज का सामना करें: | 1500V | बढ़ते छेद: | 16 मिलीमीटर |
| लागू तापमान: | -50℃~+70℃ | लागू केबल: | Φ7.5मिमी |
| तार लगाने की विधि: | वेल्डिंग | शैली कनेक्ट करें: | पुरुष से महिला |
| प्रमुखता देना: | m16 परिपत्र कनेक्टर 10Pin,m16 सर्कुलर कनेक्टर 200V,M16 10 पिन परिपत्र कनेक्टर |
||

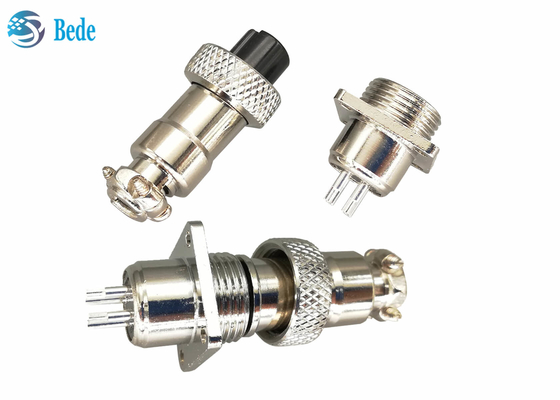

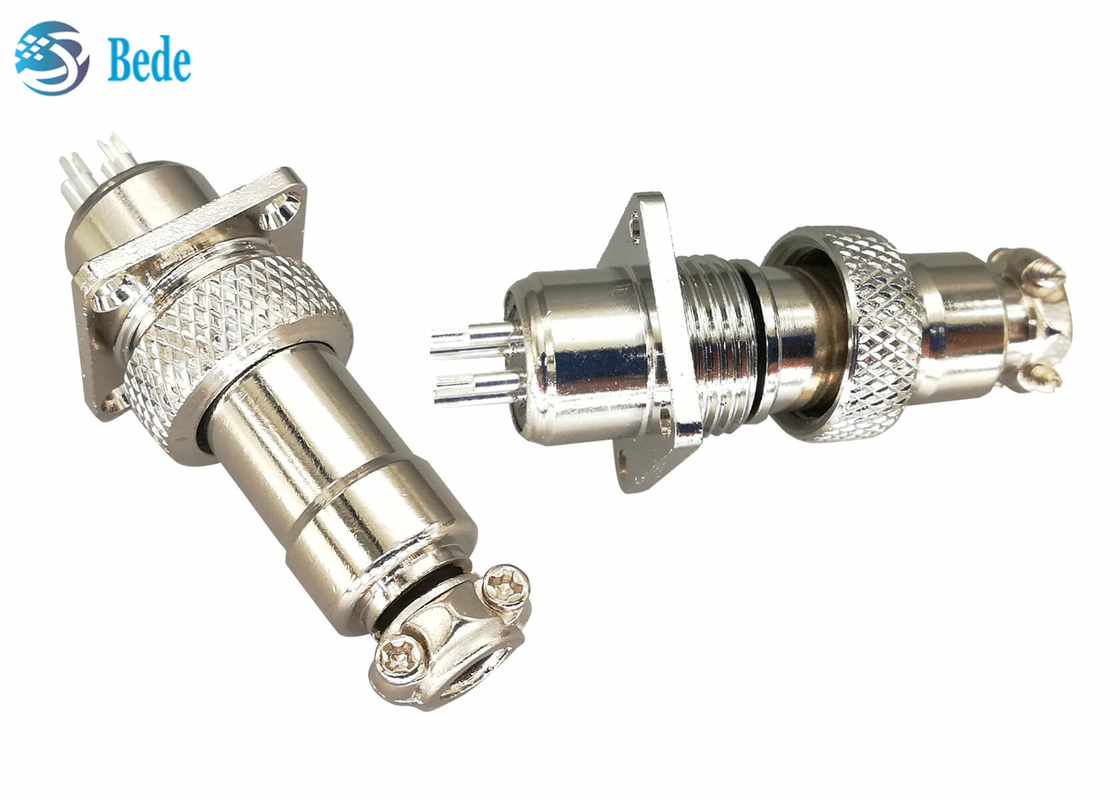

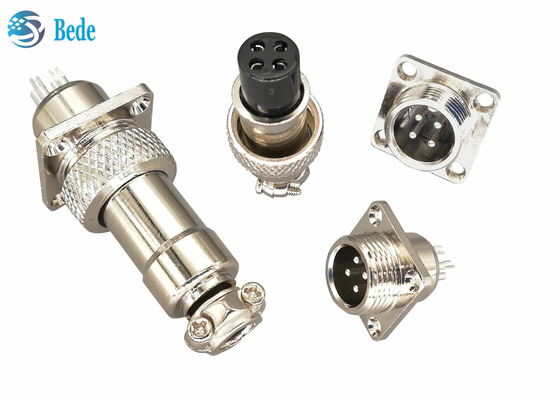

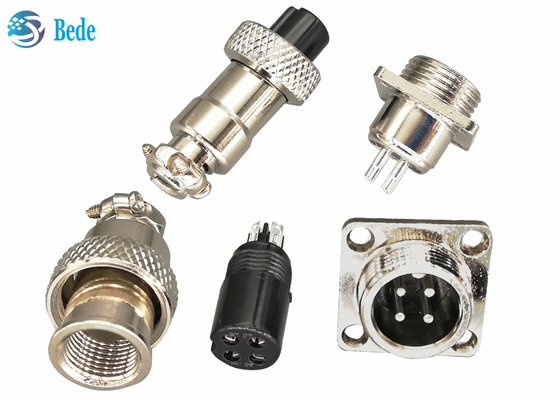

वर्ग फ्लैंज पैनल माउंटिंग कनेक्टर के साथ M16 परिपत्र कनेक्टर 2 ~ 10 पिन 200V
विवरण
1. पैनल माउंट अंत पर वर्ग फ्लैंज के साथ केबल-टू-पैनल कनेक्टर,
2. सैन्य ग्रेड गुणवत्ता, 1500V वोल्टेज का सामना, काम कर रहे वोल्टेज 200V,
3संपर्क पिन उच्च चालकता और कम संपर्क प्रतिरोध के लिए चांदी-प्लेटेड तांबे से बने होते हैं।
4तारों की विधि वेल्डिंग है, जो 7.5 मिमी और उससे कम के बाहरी व्यास के केबलों के लिए उपयुक्त है
5. खोल सामग्री निकेल लेपित जस्ता मिश्र धातु है, चांदी का रंग, यदि आप चाहें तो बैक रंग उपलब्ध है
नोटः शिकंजा, वाशर, फ्लैंज माउंट के लिए नट के साथ आ रहा है, पैनल कटआउट निम्नलिखित चित्र का संदर्भ लें
विद्युत डेटा
| पिन | 2 पिन 3 पिन | चार पिन | 5 पिन | 6 7 8 9 10 पिन |
| नामित धारा | 7A | 5A | 5A | 4A |
| कामकाजी वोल्टेज | 200 वोल्ट | |||
| संपर्क प्रतिरोध | अधिकतम 3mΩ | |||
| इन्सुलेशन प्रतिरोध | 1500MΩ | |||
| वोल्टेज का सामना करना | 1500V | |||
| संपर्क छेद का आकार Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
सभी परिचित
GX16 विमानन कनेक्टर, M16 परिपत्र कनेक्टर के बारे में, सभी मॉडल निम्नानुसार हैं, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर लौटें।
1पैनल माउंटिंग मॉडल-- सामने माउंटिंग
2केबल डॉकिंग मॉडल
3. पैनल को माउंट करने का मॉडल--पछाड़ी माउंट
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5वर्ग फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रोम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधी पिन के साथ पीसीबी वेल्डिंग मॉडल
9. सही कोण के साथ पैनल माउंट मॉडल - सामने माउंट
10. जलरोधक केबल डॉकिंग मॉडल
11. पनरोक पैनल माउंट मॉडल
12. सही कोण के साथ पैनल माउंट मॉडल - पीछे माउंट
