उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 5~7ए | कार्यशील वोल्टेज: | 200V |
|---|---|---|---|
| लागू तापमान: | -50 ~ + 70 ℃ | लागू केबल: | Φ7.0मिमी |
| तार लगाने की विधि: | वेल्डिंग | शैली कनेक्ट करें: | पुरुष से महिला |
| प्रमुखता देना: | 5 पिन Gx16 एविएशन कनेक्टर,Gx16 विमानन कनेक्टर 90 कोण,GX16 विमानन कनेक्टर 5 पिन |
||

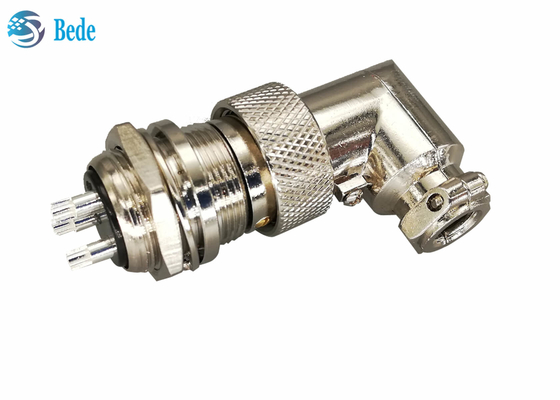

GX16 एविएशन कनेक्टर केबल से केबल डॉकिंग कनेक्टर 2~10 पिन 4~7A 200V

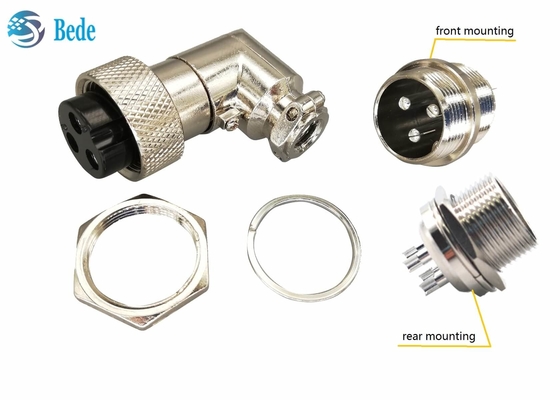

संरचनासंरचना
1. पुरुष कनेक्टर, आवास सामग्री निकल चढ़ाया हुआ जस्ता मिश्र धातु है, और संपर्क पिन सामग्री चांदी चढ़ाया हुआ पीतल है
2. नट और वाशर, स्टेनलेस स्टील सामग्री
3. महिला कनेक्टर, आवास सामग्री बैकेलाइट है और संपर्क पिन सामग्री चांदी चढ़ाया हुआ पीतल है
4. महिला कनेक्टर का आवास, निकल चढ़ाया हुआ जस्ता मिश्र धातु,
5. कनेक्शन के बाद पुरुष और महिला को ठीक करने के लिए नट
6, केबल का आवास, 90 कोण, निकल चढ़ाया हुआ जस्ता मिश्र धातु,
सूचना:
1. आमतौर पर चांदी, यदि काले रंग की आवश्यकता है, तो अनुकूलित किया जा सकता है, न्यूनतम आदेश मात्रा 500 पीसी
2. पुरुष कनेक्टर के बारे में, चुनने के लिए फ्रंट माउंटिंग और रियर माउंटिंग के दो मॉडल हैं
विद्युत डेटा
| पिन | 2 पिन 3 पिन | 4 पिन | 5 पिन | 6 7 8 9 10 पिन | |
| रेटेड करंट | 7A | 5A | 5A | 4A | |
| कार्यशील वोल्टेज/ V | 200 | 200 | 200 | 200 | |
| संपर्क प्रतिरोध | 3mΩ अधिकतम | ||||
| इन्सुलेशन प्रतिरोध | 1500MΩ | ||||
| वोल्टेज का सामना करें | 1500V | ||||
| संपर्क छेद का आकार Φmm | 2.45 | 2.45 | 2.00 | 1.15 | |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, निम्नलिखित सभी मॉडल, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस आएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल--रियर माउंटिंग
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रोंबस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल--फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल--रियर माउंटिंग
