उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रंग: | चाँदी | शैल सामग्री: | जस्ता मिश्र धातु चढ़ाया हुआ |
|---|---|---|---|
| इन्सुलेटर सामग्री: | बेक्लाइट प्लास्टिक | पिन से संपर्क करें: | चांदी चढ़ाया हुआ पीतल |
| अनुप्रयोग तापमान: | -50 ~ +70℃ | पिंस: | 6 7 8 9 10 |
| वर्तमान मूल्यांकित: | 4 ए | कार्यशील वोल्टेज: | 200V |
| प्रमुखता देना: | विमानन m16 केबल कनेक्टर,200V 4A m16 केबल कनेक्टर,200V m16 महिला कनेक्टर |
||

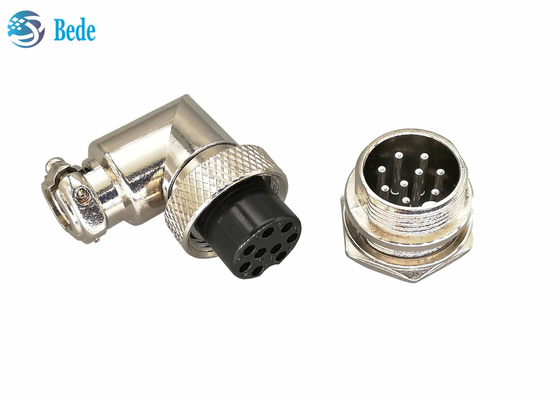

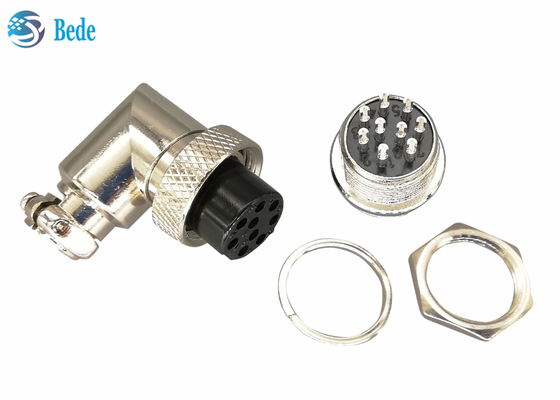

एम16 एविएशन कनेक्टर राइट एंगल महिला और पैनल माउंटिंग पुरुष 6~10 पिन 200V 4A
उत्पाद का वर्णन

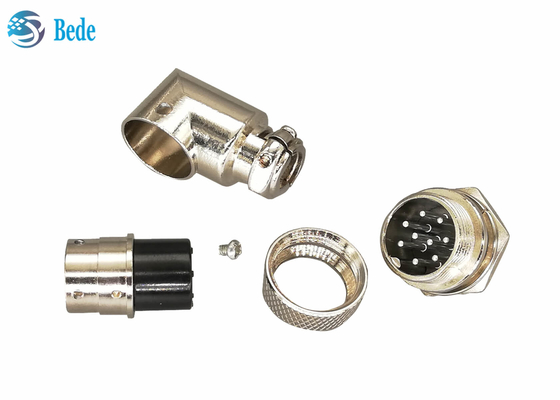

1. एक पैनल से तार कनेक्टर किट, पैनल को माउंट करने के लिए पुरुष कनेक्टर और तार वेल्डिंग के लिए दाएं एंजेल महिला कनेक्टर

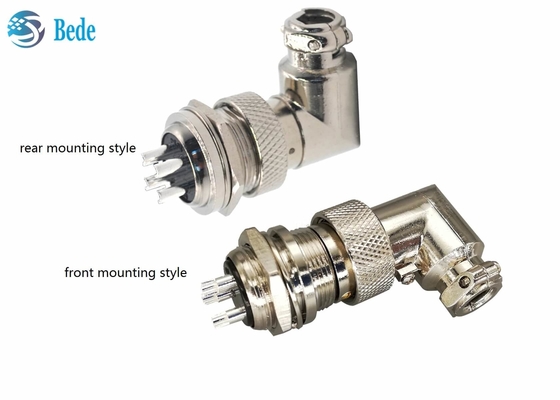

2.पुरुष कनेक्टर दोनों सामने माउंटिंग शैली और पीछे माउंटिंग शैली में उपलब्ध हैं
3कठोर वातावरण की गुणवत्ता, मुख्य शरीर सामग्री निकल लेपित जिंक मिश्र धातु है,हल्का वजन और मजबूत है।
4-50 ~ +70°C के तापमान के लिए उपयुक्त
5.सुइटल केबल व्यास Φ7.5 मिमी
6संपर्क पिन सामग्री पीतल चांदी लेपित,उच्च चालकता और कम संपर्क प्रतिरोध है
7. कनेक्टर का रंग आमतौर पर चांदी है, जो निकल चढ़ाना का रंग है, यदि काले की आवश्यकता है, हम इसे ऑक्सीकरण कर सकते हैं एक ही विरोधी जंग प्रभाव है
विद्युत डेटा
| पिन | 6 | 7 | 8 | 9 | 10 |
| नामित धारा | 4A | 4A | 4A | 4A | 4A |
| कामकाजी वोल्टेज | 200 वोल्ट | 200 वोल्ट | 200 वोल्ट | 200 वोल्ट | 200 वोल्ट |
| इन्सुलेशन प्रतिरोध | 1500V | 1500V | 1500V | 1500V | 1500V |
| संपर्क प्रतिरोध | ≤3mΩ | ≤5mΩ | |||
| संपर्क छेद का आकार | 1.15 मिमी | 1.15 मिमी | 1.15 मिमी | 1.15 मिमी | 1.15 मिमी |
आकार और पिन स्थान
उत्पाद का आकार और पिन स्थान निम्नलिखित चित्र के रूप में, अनुकूलन का स्वागत है, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
सभी परिचित
GX16 विमानन कनेक्टर, M16 परिपत्र कनेक्टर के बारे में, स्टॉक में निम्नलिखित सभी शैलियों, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद सूची में वापस जाएं।
1. पैनल माउंटिंग मॉडल-- सामने माउंटिंग
2केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल-- पीछे माउंटिंग
4गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5वर्ग फ्लैंज के साथ पैनल माउंटिंग मॉडल
6.रोम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8सीधी पिन के साथ पीसीबी वेल्डिंग मॉडल
9. सही कोण के साथ पैनल माउंटिंग मॉडल - सामने माउंटिंग
10जलरोधक केबल डॉकिंग मॉडल
11.जलरोधी पैनल माउंट मॉडल
12सही कोण के साथ पैनल माउंट मॉडल - पीछे माउंट
