उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 8 ए | कार्यशील वोल्टेज: | 500V |
|---|---|---|---|
| बढ़ते छेद: | 13 मिमी | लागू तापमान: | -40~+85℃ |
| लागू केबल: | Φ6.0मिमी | जलरोधक: | आईपी68 |
| प्रमुखता देना: | m12 विमानन कनेक्टर 2Pin,m12 विमानन कनेक्टर IP68,m12 जलरोधक कनेक्टर 7 पिन |
||

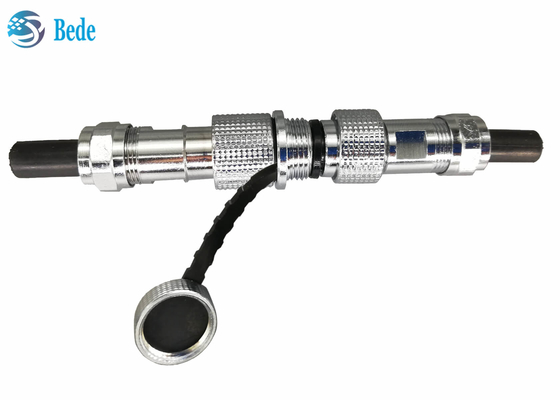

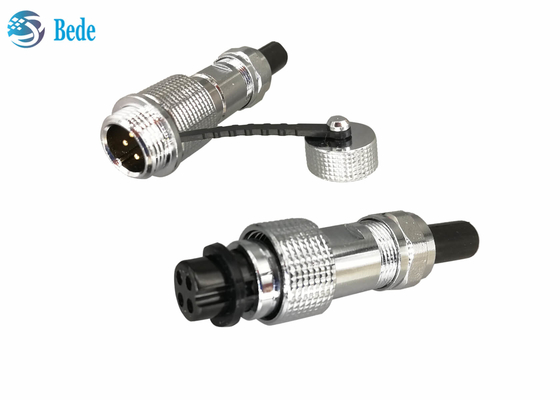

कॉपर शेल M16 एविएशन कनेक्टर IP68 केबल से केबल डॉकिंग स्टाइल 2~7 पिन

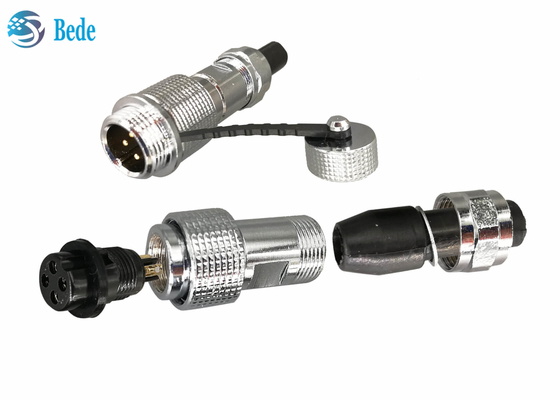

संरचनासंरचना
1. पुरुष कनेक्टर, शेल सामग्री क्रोम प्लेटेड के साथ तांबा है, संपर्क पिन सामग्री सोने की परत के साथ पीतल है
2. वैकल्पिक सहायक उपकरण, सुरक्षात्मक कवर, क्रोम प्लेटेड तांबा और रबर
3. जलरोधक के लिए ओ-रिंग
4. महिला कनेक्टर, काला बैकेलाइट सामग्री, संपर्क पिन सामग्री सोने की परत के साथ पीतल है
5. महिला कनेक्टर का आवास, क्रोम प्लेटेड के साथ तांबा
6. केबल स्लीव
7. वॉशर
8. नट, क्रोम प्लेटेड के साथ तांबा, जलरोधक के लिए 6 और 7 के साथ केबल को एक साथ पकड़ना
सूचना: यह महत्वपूर्ण है कि कनेक्शन के बाद सभी नट कस दिए जाएं, अन्यथा जलरोधक प्रभाव प्रतिकूल रूप से प्रभावित हो सकता है
विद्युत डेटा
| पिन | रेटेड करंट | कार्यशील वोल्टेज | संपर्क प्रतिरोध | इंसुलेशन प्रतिरोध | वोल्टेज का सामना करें |
| 2 ~7 | 8A | 260V | 3mΩ | 1500MΩ | 1500V |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस जाएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल--रियर माउंटिंग
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल--फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल--रियर माउंटिंग
