उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 8 ए | कार्यशील वोल्टेज: | 260V |
|---|---|---|---|
| बढ़ते छेद: | एम 13 | लागू तापमान: | -40~+120℃ |
| लागू केबल: | ≤Φ6.0मिमी | जलरोधक: | आईपी68 |
| रंग: | चाँदी | सामग्री: | क्रोम प्लेटेड तांबा |
| प्रमुखता देना: | कॉपर शेल Gx12 एविएशन कनेक्टर,Gx12 एविएशन कनेक्टर IP68,Gx12 केबल डॉकिंग कनेक्टर |
||

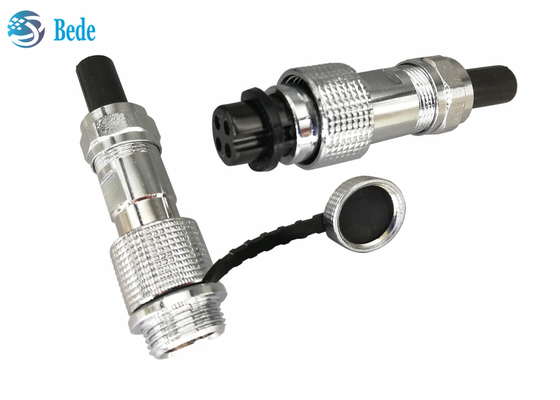

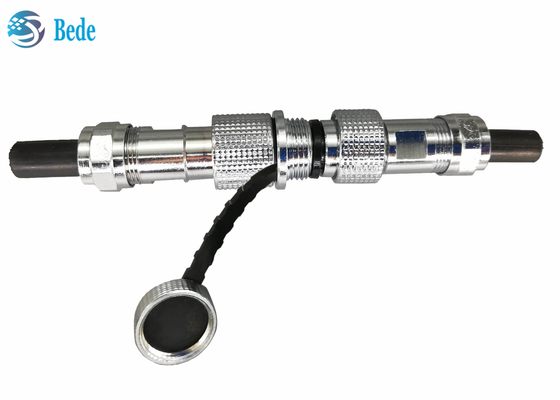

कॉपर शेल M12 सर्कुलर कनेक्टर IP68 केबल से केबल डॉकिंग कनेक्टर 2~7 पिन

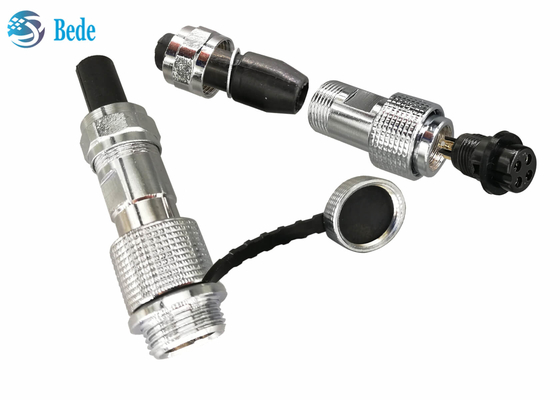

एससंरचना
1. पुरुष कनेक्टर का आवास, शेल सामग्री क्रोम प्लेटेड के साथ तांबा है,
2. नट और वॉशर, नट सामग्री क्रोम प्लेटेड के साथ तांबा है, वॉशर सामग्री स्टेनलेस स्टील है
3. वाटरप्रूफिंग के लिए ओ-रिंग
4. पुरुष कनेक्टर, संपर्क पिन सामग्री सोने की परत के साथ पीतल है, शेल सामग्री क्रोम प्लेटेड के साथ तांबा है,
5, सुरक्षात्मक टोपी
6. महिला कनेक्टर, काला रंग बैकेलाइट शेल और सोने की परत वाले संपर्क पिन
7. महिला कनेक्टर का आवास, क्रोम प्लेटेड के साथ तांबा
8, नट, क्रोम प्लेटेड के साथ तांबा, वाटरप्रूफिंग के लिए 7 और 9 के साथ केबल को पकड़ना,
9, रबर स्लीव
सूचना: यह महत्वपूर्ण है कि कनेक्शन के बाद सभी नट कस दिए जाएं, अन्यथा वाटरप्रूफिंग प्रभाव प्रतिकूल रूप से प्रभावित हो सकता है
विद्युत डेटा
| पिन | रेटेड करंट | कार्यशील वोल्टेज | संपर्क प्रतिरोध | इंसुलेशन प्रतिरोध | वोल्टेज का सामना करें |
| 2 ~ 7 | 8A | 260V | 3mΩ | 1500MΩ | 1500V |
सभी परिचित
GX16 एविएशन कनेक्टर, M16 सर्कुलर कनेक्टर्स के बारे में, कृपया हमसे संपर्क करने में संकोच न करें, या यदि आप रुचि रखते हैं तो अधिक जानने के लिए उत्पाद कैटलॉग पर वापस जाएं।
1. पैनल माउंटिंग मॉडल-- फ्रंट माउंटिंग
2. केबल डॉकिंग मॉडल
3. पैनल माउंटिंग मॉडल--रियर माउंटिंग
4. गोल फ्लैंज के साथ पैनल माउंटिंग मॉडल
5. स्क्वायर फ्लैंज के साथ पैनल माउंटिंग मॉडल
6. रम्बस फ्लैंज के साथ पैनल माउंटिंग मॉडल
7. कोहनी पिन के साथ पीसीबी वेल्डिंग मॉडल
8. सीधे पिन के साथ पीसीबी वेल्डिंग मॉडल
9. राइट एंगल के साथ पैनल माउंटिंग मॉडल--फ्रंट माउंटिंग
10. वाटरप्रूफ केबल डॉकिंग मॉडल
11. वाटरप्रूफ पैनल माउंट मॉडल
12. राइट एंगल के साथ पैनल माउंटिंग मॉडल--रियर माउंटिंग
