एमआईएल-सी-5015 मानक एमएस-3102 बॉक्स माउंटिंग रिसेप्टर सैन्य परिपत्र कनेक्टर्स

MIL-C-5015 स्टैंडर्ड MS-3102 बॉक्स माउंटिंग रिसेप्टेकल मिलिट्री सर्कुलर कनेक्टर

MIL-C-5015 कनेक्टर क्या है

  मिल-सी-5015 श्रृंखला कनेक्टर अमेरिकी कठोर वातावरण कनेक्टर मिल-सी-5015 मानक (GJB600) का अनुपालन करते हैं, जिसमें उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु शेल, सिंथेटिक रबर इंसुलेटर, थ्रेडेड कनेक्शन, वैकल्पिक इंसर्शन पोजिशनिंग, वेल्डिंग और क्रिम्पिंग टर्मिनल, सरल और व्यावहारिक डिज़ाइन शामिल हैं, जो औद्योगिक मशीनरी और उपकरण, कठोर वातावरण कनेक्टर, रक्षा उपकरण, जहाजों, ऑटोमोटिव उद्योग, इंस्ट्रूमेंटेशन, सर्वो मोटर्स आदि में व्यापक रूप से उपयोग किए जाते हैं। BEDE से यह श्रृंखला कनेक्टर यूरोप और संयुक्त राज्य अमेरिका में Amphenol 97 श्रृंखला जैसे समान उत्पादों को बदल सकता है, और अधिक प्रतिस्पर्धी कीमतों के साथ।

   MIL-DTL-5015 में थ्रेडेड कपलिंग और सिंगल की/कीवे ध्रुवीकरण है, जो डिजाइन में अधिकतम सादगी का प्रतिनिधित्व करता है। अनुप्रयोगों में सैन्य ग्राउंड सपोर्ट उपकरण, आयुध और जहाज पर स्थापना शामिल हैं। Amphenol Industrial Operations विभिन्न आवश्यकताओं को पूरा करने के लिए पांच प्रकार के कनेक्टर का निर्माण करता है।
   वर्ग पदनाम और संक्षिप्त विवरण नीचे सूचीबद्ध हैं:
A – सॉलिड शेल – सामान्य, गैर-पर्यावरण अनुप्रयोगों के लिए।
C – दबावयुक्त – दबावयुक्त बल्कहेड या दबाव बाधाओं पर उपयोग के लिए; उनके साथ जुड़े प्लग के प्रकार और वर्ग की परवाह किए बिना हवा के रिसाव को सीमित करता है।
E/F – पर्यावरण प्रतिरोधी विद स्ट्रेन रिलीफ – उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कनेक्टर नमी, कंपन और दबाव और तापमान में तेजी से बदलाव के संपर्क में आएगा।
R – हल्का वजन पर्यावरण प्रतिरोधी – E और F वर्गों की तुलना में लंबाई में छोटा और वजन में हल्का, MS-R प्रतिकूल परिस्थितियों में उच्च स्तर की विश्वसनीयता प्रदान करता है: नए डिज़ाइन अनुप्रयोगों के लिए अनुशंसित।

    किसी भी पूछताछ के लिए, कृपया हमें नीचे दिए गए चित्र में दिखाए गए उत्पाद संख्या और आवश्यक मात्रा के बारे में सूचित करें, और हम आपको सर्वोत्तम मूल्य और सेवा प्रदान करेंगे

5015 कनेक्टर टाइप कोड का क्या मतलब है

MIL-C-5015-MS3100: स्क्वायर फ्लैंज के साथ वॉल माउंटिंग रिसेप्टेकल

MIL-C-5015-MS3101: केबल कनेक्टिंग प्लग

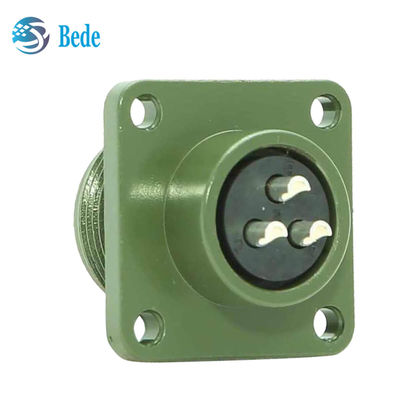

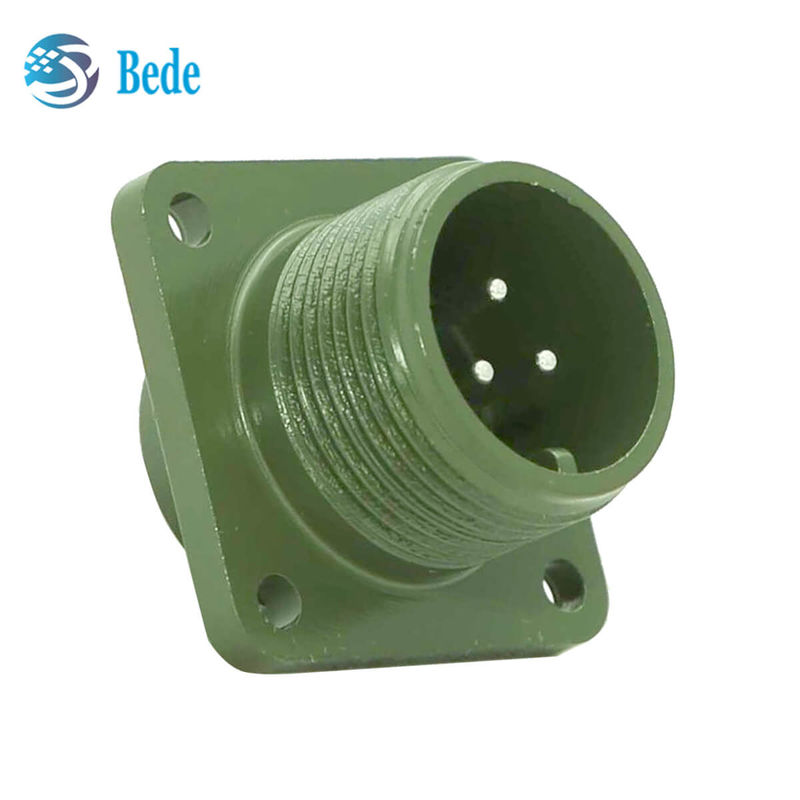

MIL-C-5015-MS3102: स्क्वायर फ्लैंज के साथ बॉक्स माउंटिंग रिसेप्टेकल

MIL-C-5015-MS3106: सीधा प्लग

MIL-C-5015-MS3108: 90° कोण प्लग

का आकार MIL-C-5015-3102A

MIL-C-5015 कनेक्टर का इंसर्ट व्यवस्था

चित्र में शेल  आकार 20 का इंसर्ट व्यवस्था / होल ग्रुप रो कोड नंबर दिखाया गया है, पिन डालने की दिशा से। यदि आपको अधिक जानकारी चाहिए तो कृपया हमसे संपर्क करें।
