उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शैल आधार सामग्री: | एल्यूमीनियम मिश्र धातु | संबंध पद्धति: | थ्रेडेड कनेक्शन/सीधा सम्मिलन |
|---|---|---|---|
| कनेक्टर्स: | केबल प्लग/पैनल सॉकेट | संपर्क सामग्री:: | सिल्वर-प्लेटेड / गोल्डप्लेटेड |
| इंसुलेटिंग पैनल: | फ़ाइबरग्लास/बेकेलाइट | इन्सुलेशन प्रतिरोध: | ≥1000m n |
| संपर्क प्रतिरोध: | ≤ 5 एमक्यू | यांत्रिक जीवन:: | 500 बार |
| तापमान की रेंज: | -60- 200° | काम कर रहे वोल्टेज:: | 400 वोल्ट |
| काम कर रहे हैं:: | 5 - 40ए | पिन कोड: | पीसी-4/पीसी-7/पीसी-10/पीसी-19/पीसी-32/पीसी-50 |
| प्रमुखता देना: | रूसी मानक एमआईएल परिपत्र कनेक्टर,MIL पूंछ के साथ परिपत्र कनेक्टर,पीसी सीरीज़ MIL कनेक्टर सॉकेट |
||

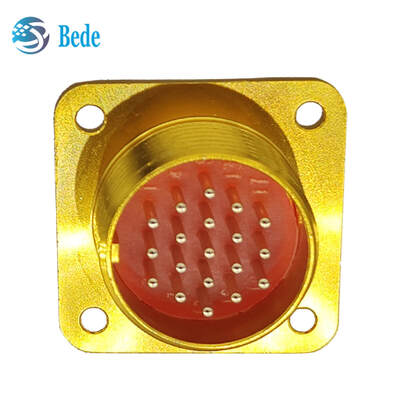

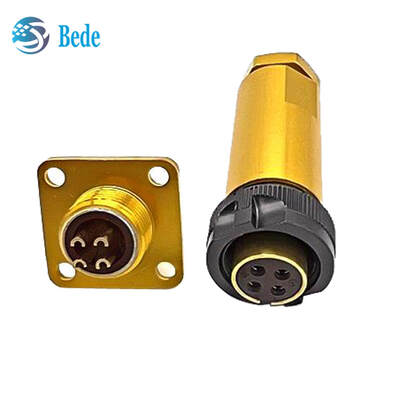

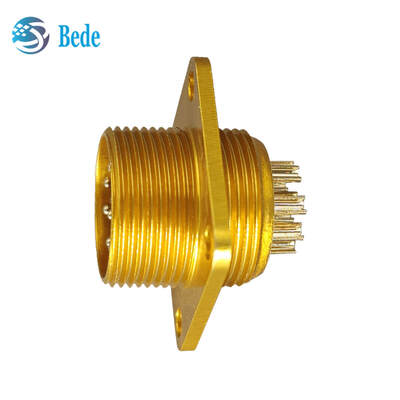

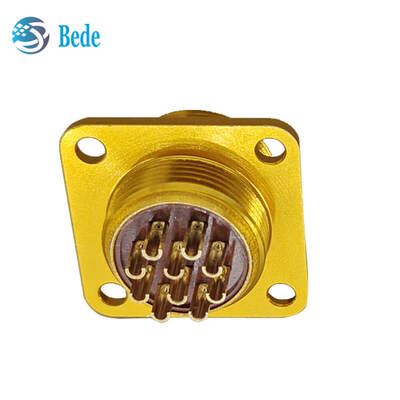

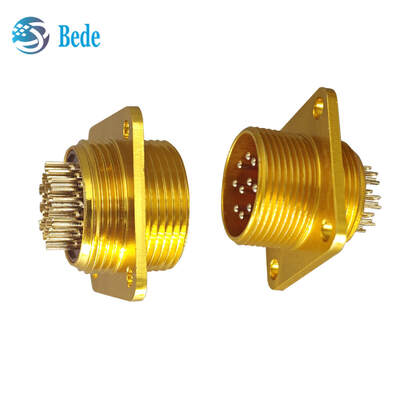

रूसी स्टैंडर्ड पीसी सीरीज एमआईएल सर्कुलर कनेक्टर केबल प्लग विद टेल एंड सॉकेट
पीसी सीरीज कनेक्टर क्या है
पीसी सीरीज का उपयोग रेडियो और विद्युत उपकरणों में विद्युत कनेक्शन के लिए किया जाता है। केबल प्लग एक थ्रेडेड कनेक्शन नट के माध्यम से डिवाइस पर सॉकेट से जुड़ता है। दो उपकरणों को सीधे प्लग और सॉकेट के माध्यम से भी जोड़ा जा सकता है जो उनके संबंधित उपकरणों पर स्थापित हैं। यह कॉम्पैक्ट है, इसमें एक हल्का एल्यूमीनियम आवास है, विश्वसनीय विद्युत कनेक्शन प्रदान करता है, और उपयोग में आसान है। यह श्रृंखला सीलबंद और अनसील्ड दोनों संस्करणों में उपलब्ध है, जिसमें प्लग और सॉकेट दोनों टेल एक्सेसरीज़ के साथ उपलब्ध हैं। सॉकेट में पिन होते हैं, और प्लग में जैक होते हैं। वर्तमान में, यह विभिन्न विशिष्टताओं में उपलब्ध है जिसमें 4-पिन, 7-पिन, 10-पिन, 19-पिन, 32-पिन और 50-पिन शामिल हैं, और यह रूसी पीसी-4, पीसी-7, पीसी-10, पीसी-19, पीसी-32 और पीसी-50 कनेक्टर्स के साथ संगत है।
डोंगगुआन बेडे मोल्ड एंड प्लास्टिक प्रोडक्ट्स कंपनी लिमिटेड पीसी सीरीज कनेक्टर्स के लिए रंग अनुकूलन का समर्थन करता है। वर्तमान में उपलब्ध रंगों में मानक सोना, हल्का सोना, जैतून हरा, गहरा काला और चांदी शामिल हैं।
![]()
पीसी सीरीज का आकारटेल के साथ केबल प्लग
| पिन | डी | डी | एल |
| पीसी4 | 8 | 6 | 36 |
|
पीसी7 |
10 | 8 | 38 |
| पीसी10 | 12 | 9 | 41 |
| पीसी19 | 15.5 | 11 | 43 |
| पीसी 32 | 19.5 | 13 | 45 |
| पीसी 50 | 24 | 16 | 48 |
टेल के बिना पीसी सीरीज सॉकेट का आकार
![]()
| पिन | ए | बी | सी | डी और एम | ई | एफ | एल | एल1 | एम |
| पीसी4 | 16.5 | 11.8 | 2.2 | एम10एक्स0.75 | 4.5 | 1.4 | 13 | 16 | एम10एक्स0.75 |
| पीसी7 | 18 | 13.2 | 2.2 | एम12एक्स0.75 | 4.5 | 1.4 | 13 | 16 | एम12एक्स0.75 |
| पीसी10 | 20 | 15 | 2.2 | एम14एक्स0.75 | 4.5 | 1.4 | 13 | 16 | एम14एक्स0.75 |
| पीसी19 | 24 | 18 | 2.2 | एम18एक्स1.0 | 4.5 | 1.4 | 13 | 16 | एम18एक्स1.0 |
| पीसी32 | 28 | 21.5 | 2.7 | एम22एक्स 1 / 0.75 | 4.5 | 1.8 | 13.3 | 16.3 | एम22एक्स 1 / 0.75 |
| पीसी50 | 32 | 26 | 3.2 | एम27एक्स 1 / 0.75 | 4.5 | 2.0 | 13 | 16.5 | एम27एक्स 1 / 0.75 |
पीसी कनेक्टर का इंसर्ट अरेंजमेंट
![]()
कैसे खरीदें
कृपया किसी भी समय हमसे संपर्क करने में संकोच न करें। सटीक उद्धरण के लिए, कृपया हमारे साथ कोड और मात्रा साझा करें। कोडिंग नियम इस प्रकार हैं:
![]()
