उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संभोग चक्र: | ≥500 | शैल सामग्री: | हरे रंग की पेंटिंग के साथ एल्यूमीनियम मिश्र धातु |
|---|---|---|---|
| मानक: | GJB600 | आकार: | चौकोर निकला हुआ किनारा के साथ परिपत्र |
| तारों का प्रकार: | वेल्डिंग तार | सामग्री से संपर्क करें: | सोना चढ़ाया हुआ पीतल |
| सीलिंग सामग्री: | नैटराइल रबड़ | जलरोधक: | आईपी68 |
| प्रमुखता देना: | IP68 पनरोक सैन्य परिपत्र कनेक्टर,MIL-C-5015-MS3106 सैन्य परिपत्र कनेक्टर,सीधा प्लग सैन्य परिपत्र कनेक्टर |
||

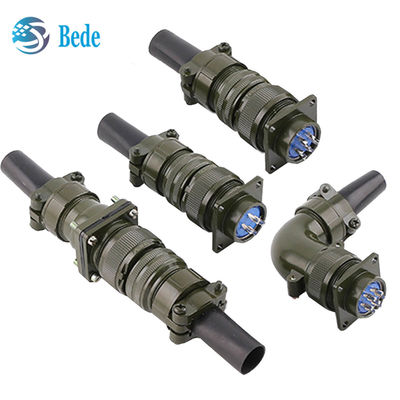

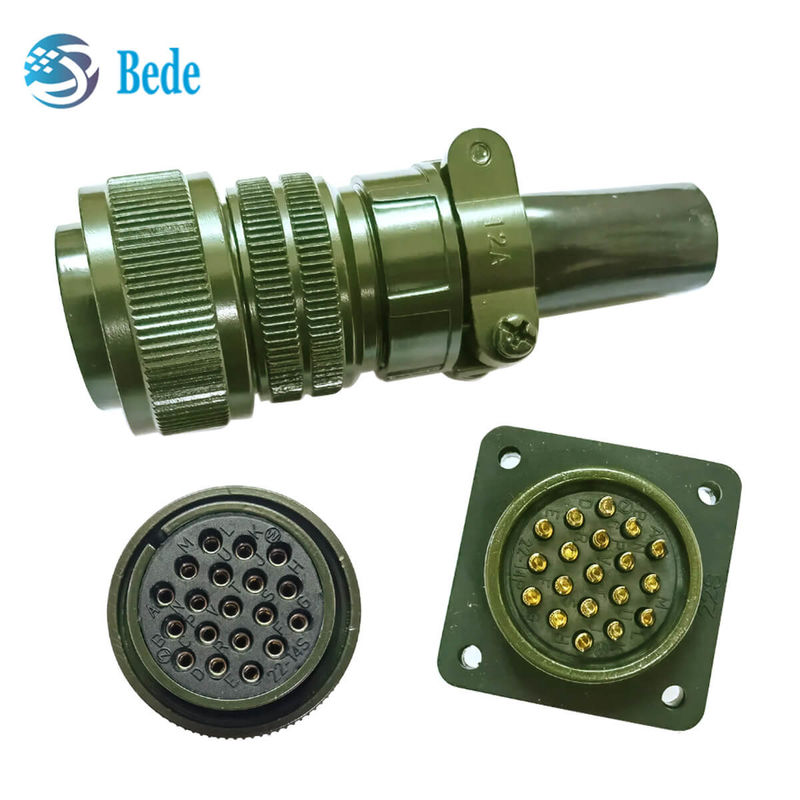

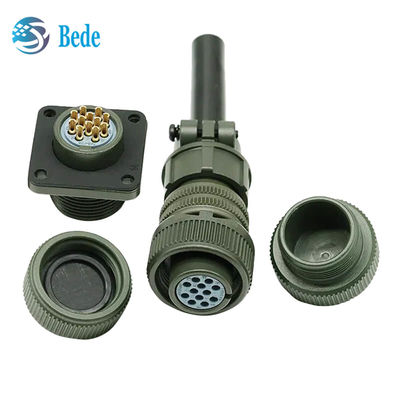

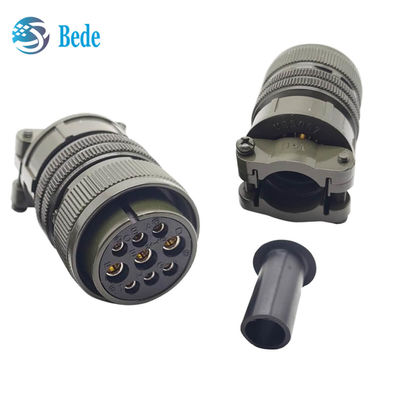

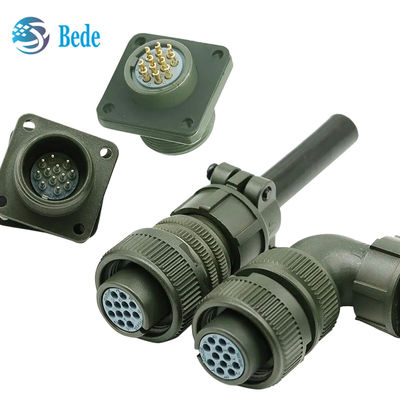

MIL-C-5015-MS3106 स्ट्रेट प्लग मिलिट्री सर्कुलर कनेक्टर IP68 वाटरप्रूफ
MIL-C-5015 कनेक्टर क्या है
मिल-सी-5015 सीरीज कनेक्टर अमेरिकी कठोर वातावरण कनेक्टर मिल-सी-5015 मानक (GJB600) का अनुपालन करते हैं, जिसमें उच्च शक्ति वाला एल्यूमीनियम मिश्र धातु शेल, सिंथेटिक रबर इंसुलेटर, थ्रेडेड कनेक्शन, वैकल्पिक इंसर्शन पोजिशनिंग, वेल्डिंग और क्रिम्पिंग टर्मिनल, सरल और व्यावहारिक डिजाइन शामिल हैं, जो औद्योगिक मशीनरी और उपकरण, कठोर वातावरण कनेक्टर्स, रक्षा उपकरण, जहाजों, ऑटोमोटिव उद्योग, इंस्ट्रूमेंटेशन, सर्वो मोटर्स आदि में व्यापक रूप से उपयोग किए जाते हैं। BEDE से यह सीरीज कनेक्टर Amphenol जैसे यूरोप और संयुक्त राज्य अमेरिका में समान उत्पादों को बदल सकता है, और अधिक प्रतिस्पर्धी कीमतों के साथ।
वर्ग पदनाम और संक्षिप्त विवरण नीचे सूचीबद्ध हैं:
A – सॉलिड शेल – सामान्य, गैर-पर्यावरण अनुप्रयोगों के लिए।
C – प्रेसराइज्ड – प्रेसराइज्ड बल्कहेड या प्रेशर बैरियर पर उपयोग के लिए; उनके साथ जुड़े प्लग के प्रकार और वर्ग की परवाह किए बिना हवा के रिसाव को सीमित करता है।
E/F – पर्यावरणीय प्रतिरोधक विद स्ट्रेन रिलीफ – उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कनेक्टर नमी, कंपन और दबाव और तापमान में तेजी से बदलाव के संपर्क में आएगा।
R – लाइटवेट एनवायर्नमेंटल रेजिस्टिंग – E और F वर्गों की तुलना में लंबाई में छोटा और वजन में हल्का, MS-R प्रतिकूल परिस्थितियों में उच्च स्तर की विश्वसनीयता प्रदान करता है: नए डिज़ाइन अनुप्रयोगों के लिए अनुशंसित।
किसी भी पूछताछ के लिए, कृपया हमें नीचे दिए गए चित्र में दिखाए गए उत्पाद संख्या और आवश्यक मात्रा के बारे में सूचित करें, और हम आपको सर्वोत्तम मूल्य और सेवा प्रदान करेंगे
5015 कनेक्टर टाइप कोड का मतलब क्या है
MIL-C-5015-MS3100: स्क्वायर फ्लैंज के साथ वॉल माउंटिंग रिसेप्टेकल
MIL-C-5015-MS3101: केबल कनेक्टिंग प्लग
MIL-C-5015-MS3102: स्क्वायर फ्लैंज के साथ बॉक्स माउंटिंग रिसेप्टेकल
MIL-C-5015-MS3106: स्ट्रेट प्लग
MIL-C-5015-MS3108: 90° कोण प्लग
का आकारMIL-C-5015-3106
| शेल का आकार | ΦA | ΦB | ΦC | D | E | M थ्रेड | N थ्रेड |
| 8S | 21.43 | 9.3 | 6.41 | 13.49 | 37.3 | 1/2-28 UNEF-2B | 1/2-28 NUEF-2A |
| 10S | 24.61 | 11.17 | 8.21 | 13.49 | 38.88 | 5//8-24 UNEF-2B | 1/2-28 NUEF-2A |
| 10SL | 24.61 | 11.33 | 9.6 | 13.49 | 38.88 | 5/8-24 UNEF-2B | 5/8-24 NUEF-2A |
| 12S | 26.97 | 14.10 | 11.43 | 13.49 | 42.87 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
|
12 |
26.97 | 14.10 | 11.43 | 18.26 | 52.37 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
| 14S | 29.36 | 17.15 | 13.37 | 13.49 | 42.87 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 14 | 29.36 | 17.15 | 13.37 | 18.26 | 52.37 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 16S | 31.75 | 20.45 | 16.54 | 13.49 | 42.87 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 16 | 31.75 | 20.45 | 16.54 | 18.26 | 52.37 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 18 | 34.13 | 23.62 | 19.72 | 18.26 | 52.37 | 11/4-18 UNEF-2B | 1-20 NUEF-2A |
| 20 | 37.31 | 26.67 | 23.68 | 18.26 | 55.57 | 11/4-18 UNEF-2B | 13/16-18 NUEF-2A |
| 22 | 40.48 | 29.85 | 26.07 | 18.26 | 55.57 | 13/8-18 UNEF-2B | 13/16-18 NUEF-2A |
| 24 | 43.66 | 33.02 | 29.24 | 18.26 | 58.72 | 11/2-18 UNEF-2B | 17/16-18 NUEF-2A |
| 28 | 50.01 | 38.61 | 34.80 | 18.26 | 58.72 | 13/4-18 UNEF-2B | 17/16-18 NUEF-2A |
MIL-C-5015 कनेक्टर का इंसर्ट व्यवस्था
चित्र में शेल के इंसर्ट व्यवस्था / छेद समूह पंक्ति कोड नंबर 20 दिखाया गया है, पिन डालने की दिशा से। यदि आपको अधिक जानकारी की आवश्यकता है तो कृपया हमसे संपर्क करें।
