उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| माउन्टिंग का प्रकार: | बोर्ड माउंट | नत्थी करना: | 35 पिन |
|---|---|---|---|
| स्त्री भाग संख्या: | 1-776164-1 | पुरुष भाग संख्या: | 1-776231-1 |
| सामग्री: | काला PA66+GF (UL94 V-0), तांबा मिश्र धातु (टिन/सोना चढ़ाया हुआ) | तापमान की रेंज: | -40 ℃ ~ + 125 ℃ |
| वाटरप्रूफ रेटिंग: | आईपी67 | पंक्तियों की संख्या: | 3 |
| प्रमुखता देना: | 35-पिन ऑटोमोटिव ईसीयू कनेक्टर,1-776164-1 ऑटोमोटिव ईसीयू कनेक्टर,AMP ऑटोमोटिव ईसीयू कनेक्टर |
||

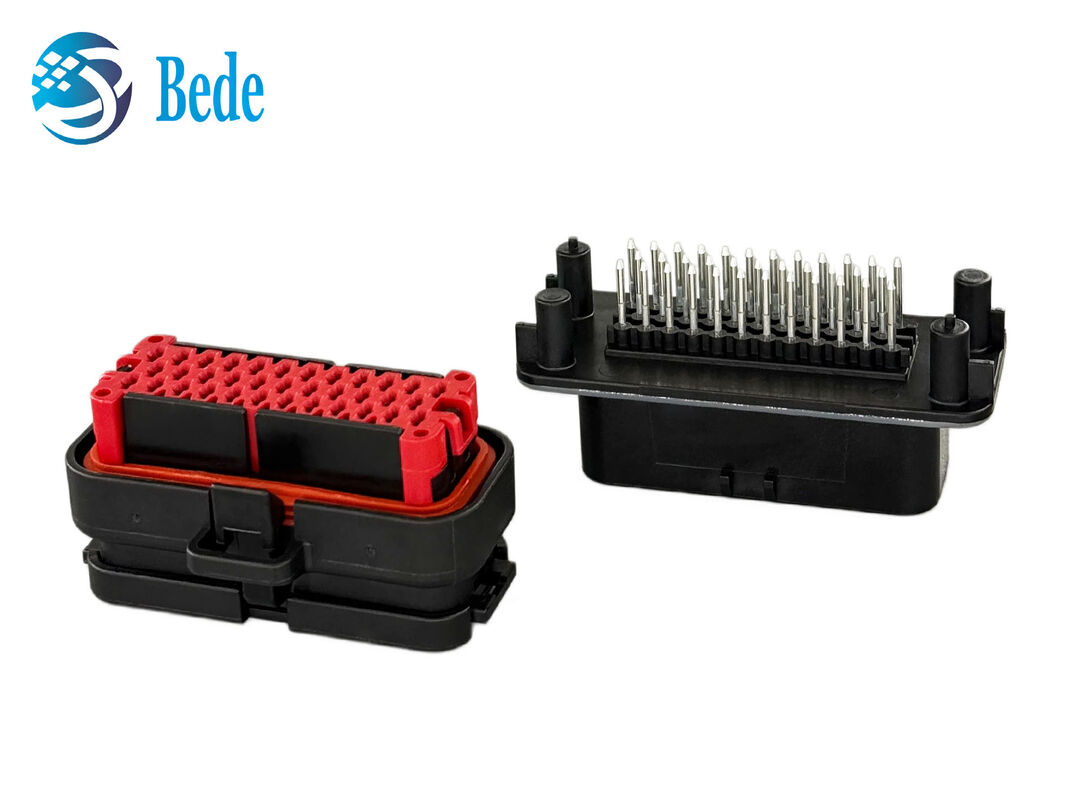

TE AMPSEAL 1-776231-1 एक 35-पोजीशन वर्टिकल वायर-टू-बोर्ड कनेक्टर असेंबली है। इसमें 1.3 मिमी गोल्ड-प्लेटेड 17A संपर्क, 4 मिमी पिच, थ्रू-होल पीसीबी टर्मिनेशन और आईपी-तैयार सीलिंग है। -40°C से 125°C तक संचालित और UL 94V-0 रेटेड, यह विश्वसनीय पावर और सिग्नल कनेक्शन प्रदान करता है।
उत्पाद विनिर्देश
|
घटक |
विशेषताएं |
टीई पार्ट नंबर |
विनिर्देश |
|
भाग संख्या |
35POS, पिन व्यास 1.3, HDR असेंबली, 180 डिग्री, COD 1 |
1-776231-1 |

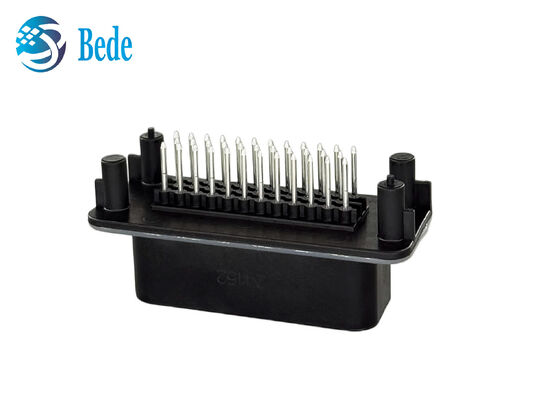

वर्टिकल थ्रू-होल पीसीबी हेडर |
|
रेटेड करंट |
प्रति संपर्क 17A तक, गोल्ड-प्लेटेड मेटिंग एरिया |
- |
पावर और सिग्नल सर्किट अनुप्रयोग |
|
माउंटिंग स्टाइल |
वर्टिकल, थ्रू-होल सोल्डर टर्मिनेशन टू पीसीबी |
- |
वायर-टू-बोर्ड कनेक्शन |
|
हेडर टाइप |
पूरी तरह से शील्डेड, 35 वर्टिकल पिन, 3 रो, 4 मिमी पिच |
1-776231-1 |
वर्टिकल पीसीबी मेल हेडर |
|

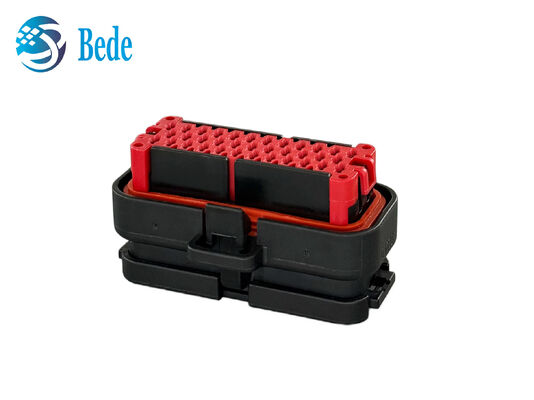

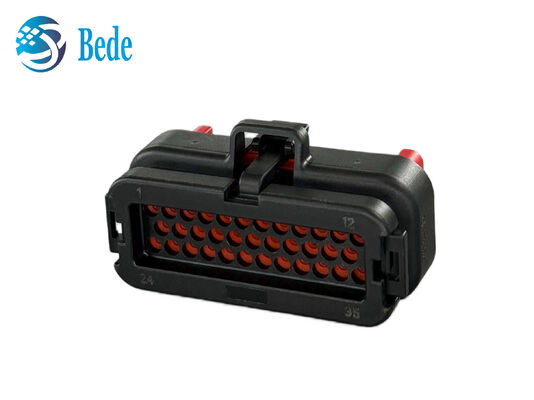

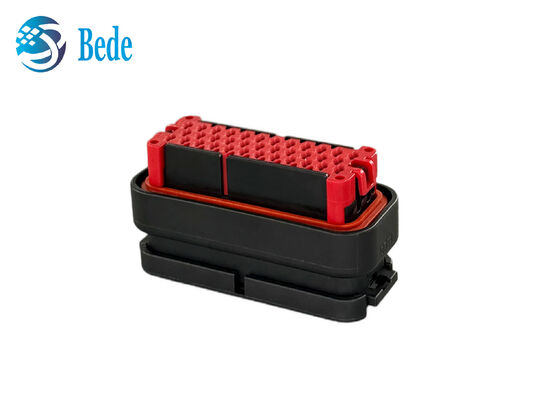

फीमेल हाउसिंग (वायर साइड) |
इंटीग्रल सिलिकॉन सील, रेड सेकेंडरी लॉक, लैच |
776164-1 |
IP67 वाटरप्रूफ फीमेल कनेक्टर |
|
सीलिंग |
सीलेबल डिज़ाइन |
- |
सील्ड वातावरण के लिए उपयुक्त |
|
हाउसिंग फीचर्स |
ब्लैक हाउसिंग, कीइंग कोड 1, UL 94V-0 ज्वलनशीलता रेटिंग |
- |
मजबूत औद्योगिक निर्माण |
|
ऑपरेटिंग तापमान |
-40°C से 125°C |
- |
वाइड-रेंज एनवायर्नमेंटल कम्पैटिबिलिटी |
· इलेक्ट्रिकल परफॉरमेंस: विश्वसनीय पावर और सिग्नल ट्रांसमिशन के लिए गोल्ड-प्लेटेड 1.3 मिमी पिन 17A तक रेटेड
· पीसीबी माउंटिंग: 3 रो में 4 मिमी पिच के साथ वर्टिकल थ्रू-होल सोल्डर टर्मिनेशन
· एनवायर्नमेंटल ड्यूरेबिलिटी: सीलेबल डिज़ाइन, -40°C से 125°C की ऑपरेटिंग तापमान रेंज
· सेफ्टी कंप्लायंस: सुरक्षित मेटिंग के लिए कीइंग कोड 1 के साथ UL 94V-0 ज्वलनशीलता रेटेड ब्लैक हाउसिंग
· ऑटोमोटिव इलेक्ट्रिकल सिस्टम जिन्हें सील्ड पावर और सिग्नल कनेक्शन की आवश्यकता होती है
· औद्योगिक नियंत्रण उपकरण और कठोर-वातावरण पीसीबी वायरिंग अनुप्रयोग
· कंपन-प्रतिरोधी कनेक्शन की आवश्यकता वाले परिवहन और ऑफ-रोड मशीनरी
· उच्च-तापमान औद्योगिक वातावरण में पावर और सिग्नल ट्रांसमिशन मॉड्यूल
· UL 94V-0 ज्वलनशीलता सुरक्षा और स्थिर वायर-टू-बोर्ड कनेक्शन की मांग करने वाले इलेक्ट्रिकल डिवाइस
यह सील्ड वर्टिकल वायर-टू-बोर्ड कनेक्टर 35 गोल्ड-प्लेटेड 17A संपर्क, थ्रू-होल सोल्डरिंग, सटीक अलाइनमेंट, UL 94V-0 रेटिंग और विस्तृत तापमान प्रतिरोध प्रदान करता है, जिसके लिए विश्वसनीय पावर और सिग्नल अनुप्रयोगों के लिए इंस्टॉलेशन के दौरान सावधानीपूर्वक सोल्डरिंग और सही कीइंग की आवश्यकता होती है।
