2EDGK-5.08 सीधी पिन पीसीबी हेडर पीसीबी टर्मिनल ब्लॉक ग्रीन 2~24 पिन 320V 15A

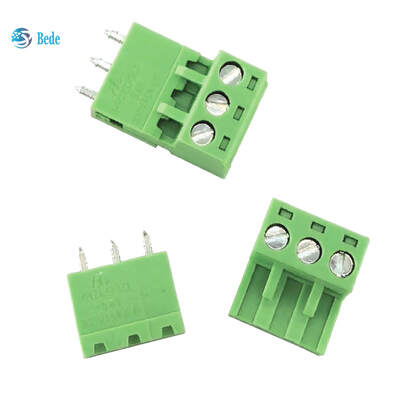

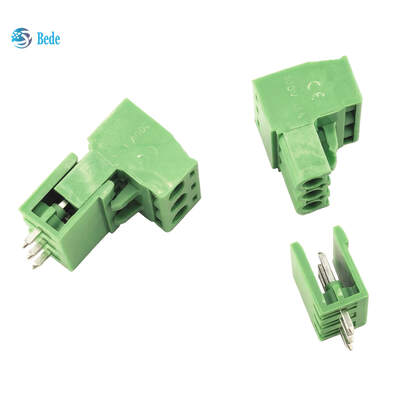

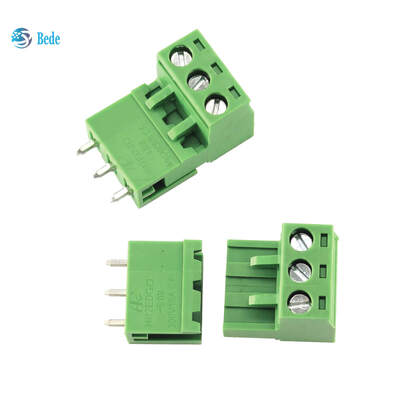

बड़ी छवि : 2EDGK-5.08 सीधी पिन पीसीबी हेडर पीसीबी टर्मिनल ब्लॉक ग्रीन 2~24 पिन 320V 15A

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	BEDE
प्रमाणन:	CE,RoHS
मॉडल संख्या:	2EDGK

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	200 पीसी
मूल्य:	neg0tiotion
पैकेजिंग विवरण:	दफ़्ती
प्रसव के समय:	5 ~ 8 दिन
भुगतान शर्तें:	डी/ए,डी/पी,टी/टी
आपूर्ति की क्षमता:	5000pcs/दिन

संपर्क करें

विस्तृत उत्पाद विवरण

भुगतान की शर्तें:	5.08 मिमी	आवास:	पीए66 यूएल 94-वी0
खम्भों की संख्या:	2 से 24	वायरसाइजरेंज:	24-12 एडब्ल्यूजी
पट्टी की लंबाई:	6.0~7.0मिमी	प्रकार:	टर्मिनल ब्लॉक
10 पीसीएस:	M3 स्टील Zn चढ़ाना	वर्तमान रेटिंग:	15ए
तार गेज:	24-12AWG	वोल्टेज:	320V
प्रमुखता देना:	2EDGK-5.08 पीसीबी टर्मिनल ब्लॉक , सीधी पिन पीसीबी हेडर 320V , क्विक टर्मिनल ब्लॉक 2-24 पिन

2EDGK-5.08 सीधी पिन पीसीबी हेडर पीसीबी टर्मिनल ब्लॉक ग्रीन 2~24 पिन 320V 15A

उत्पाद का अवलोकन

2EDGK-5.08 एक व्यापक रूप से बहुमुखी सीधी-पिन पीसीबी पुरुष हेडर है जिसे आधुनिक औद्योगिक प्लग करने योग्य वायरिंग सिस्टम के लिए इंजीनियर किया गया है।08 मिमी पिच-थ्रू-होल टर्मिनल हेडर दोहरी संगतता प्रदान करता है, मानक बोर्ड-टू-केबल असेंबली और लचीली वायर-टू-बोर्ड प्लग करने योग्य इंटरकनेक्शन दोनों का समर्थन करता है।08 सार्वभौमिक संभोग ज्यामिति है कि पूरी तरह से 2EDGR-5 फिट सुविधाएँ.08 वायर साइड महिला प्लग, उपयोगकर्ताओं को उपकरण संरचना को संशोधित किए बिना पीसीबी फिक्स्ड कनेक्शन और फील्ड हटाने योग्य वायरिंग लेआउट के बीच स्वतंत्र रूप से स्विच करने में सक्षम बनाता है।

लंबे समय तक औद्योगिक स्थिरता के लिए निर्मित, कनेक्टर उच्च लौ retardant PA66 आवास और उच्च शुद्धता टिन-plated तांबा पिन को अपनाता है। यह प्रभावी रूप से ऑक्सीकरण का विरोध करता है,कंपन और तापमान में उतार-चढ़ाव, जो स्वचालन प्रणालियों, विद्युत आपूर्ति उपकरणों, उपकरण और नियंत्रण कैबिनेट में निरंतर स्थिर प्रवाह सुनिश्चित करता है।सभी इकाइयां अंतरराष्ट्रीय पर्यावरण और सुरक्षा मानकों के अनुरूप हैं।, वैश्विक वाणिज्यिक और औद्योगिक परियोजनाओं के लिए उपयुक्त है।

मुख्य उत्पाद विशेषताएं

सार्वभौमिक संभोग डिजाइन: मानक 5.08 मिमी पिच सीधी पिन संरचना, 2EDGR-5.08 महिला प्लग के साथ पूरी तरह से संगत, विभिन्न वायरिंग लेआउट संयोजनों का समर्थन करता है
दोहरे अनुप्रयोग परिदृश्य: फिक्स्ड पीसीबी बोर्ड के लिए काम और हटाने योग्य क्षेत्र प्लग करने योग्य कनेक्शन, उपकरण डिजाइन लचीलापन में काफी सुधार
औद्योगिक-ग्रेड सामग्री: PA66 UL94-V0 ज्वाला retardant इन्सुलेशन शरीर, विरोधी उम्र बढ़ने और विरोधी टूटने; टिन-प्लेट तांबा पिन संपर्क प्रतिरोध को कम करने और ऑक्सीकरण को रोकने
उच्च धारा और वोल्टेज प्रतिरोध: स्थिर 20A 320V आईईसी रेटिंग, भारी भार औद्योगिक सर्किट संचालन का समर्थन
व्यापक तापमान अनुकूलन: -40°C से +105°C के बीच विश्वसनीय प्रदर्शन, इनडोर और आउटडोर कठोर कार्य वातावरण के लिए लागू
पूर्ण ध्रुव उपलब्धता: विभिन्न उपकरणों की बहु-चैनल वायरिंग आवश्यकताओं को पूरा करने के लिए 2P से 24P तक पूर्ण विनिर्देश
आसान असेंबली और प्रतिस्थापन: स्टैंडर्ड थ्रू-होल सोल्डरिंग डिजाइन, सटीक पिन पोजीशन, प्रतिस्थापन के लिए कोई पीसीबी रीडिजाइन की आवश्यकता नहीं

2EDGK-5.08 सीधी पिन पीसीबी हेडर पीसीबी टर्मिनल ब्लॉक ग्रीन 2~24 पिन 320V 15A

तकनीकी विनिर्देश

मॉडल संख्या: 2EDGK-5.08
पिच: 5.08 मिमी
संरचना का प्रकार: सीधी पिन पीसीबी नर हेडर, छेद के माध्यम से माउंट
संगत संभोग मॉडल: 2EDGR-5.08 वायर साइड मादा प्लग
उपलब्ध ध्रुव: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
आवास सामग्री: PA66, UL94-V0 लौ retardant
पिन सामग्री: उच्च शुद्धता वाला तांबा मिश्र धातु
वायरिंग विधि: स्क्रू क्लैंप कनेक्शन (मैचिंग मादा प्लग)
स्थापित करने की विधि: पीसीबी के माध्यम से छेद तरंग मिलाप
परिचालन तापमान सीमा: -40°C ~ +105°C
प्रमाणन: RoHS, REACH अनुरूप

2EDGK-5.08 सीधी पिन पीसीबी हेडर पीसीबी टर्मिनल ब्लॉक ग्रीन 2~24 पिन 320V 15A

विद्युत प्रदर्शन मापदंड

आईईसी नामित वोल्टेज: 320V
आईईसी रेटेड करंट: 20A
यूएल नामित वोल्टेज: 300 वोल्ट
यूएल रेटेड करंट: 15A
ओवरज स्टैंड वोल्टेज: 4kV
तार की अधिकतम सीमा: 0.2mm2 ~ 2.5mm2
कम स्पर्श प्रतिरोध: दीर्घकालिक कंपन और तापमान परिवर्तन के तहत स्थिर चालकता

अनुप्रयोग परिदृश्य

2EDGK-5.08 प्लग करने योग्य पीसीबी हेडर व्यापक रूप से औद्योगिक स्वचालन उपकरण, स्विचिंग बिजली आपूर्ति, पीएलसी नियंत्रण प्रणाली, उपकरण, सुरक्षा निगरानी उपकरण,कम्युनिकेशन कैबिनेट और कम वोल्टेज वाले विद्युत उपकरणइसकी सार्वभौमिक संगतता इंजीनियरों को वायरिंग मानकों को एकीकृत करने, घटक प्रकारों को कम करने और इन्वेंट्री प्रबंधन और बिक्री के बाद रखरखाव को सरल बनाने की अनुमति देती है।
