उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 25ए | सेवानिवृत्त वोल्टेज: | 500V |
|---|---|---|---|
| वज़न: | 0.105 किग्रा | लागू तापमान: | -40~+85℃ |
| इन्सुलेशन प्रतिरोध: | 2000एमΩ | संपर्क प्रतिरोध: | 1mΩ |
| प्रमुखता देना: | 500 वी स्क्वायर फ्लैंज सर्कुलर कनेक्टर्स,सर्कुलर कनेक्टर 500V 25A,स्क्वायर फ्लैंज 4 पिन परिपत्र कनेक्टर |
||

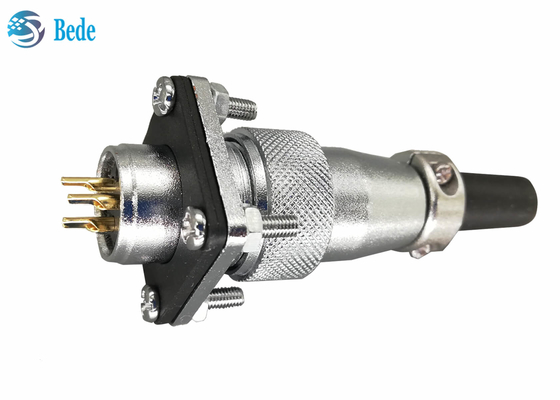

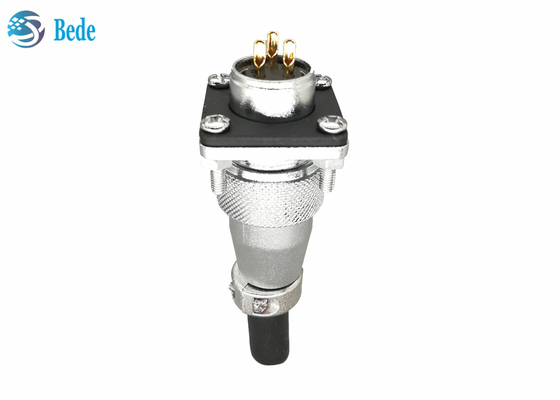

WS20 स्क्वायर फ्लैंज और डस्ट कवर के साथ सर्कुलर कनेक्टर 2 3 4 पिन 500V 25A

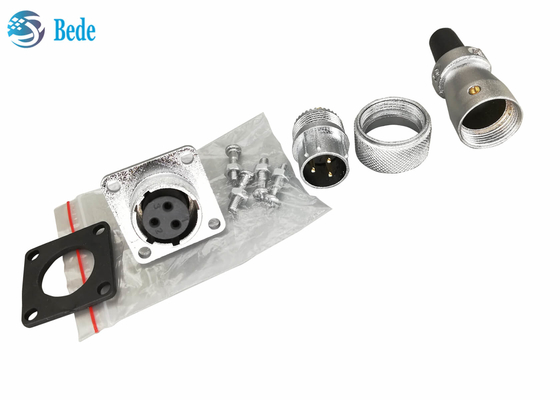

उत्पाद संरचना
1. रबर पैड और डस्ट कवर, दो मॉडल नीचे दिए गए चित्र में दिखाए गए हैं, आवश्यकतानुसार डस्ट कवर के साथ या बिना
2. पैनल माउंटिंग एंड के लिए हाउसिंग, क्रोम प्लेटेड जिंक अलॉय,
3. वायरिंग एंड के लिए हाउसिंग, क्रोम प्लेटेड जिंक अलॉय,
4. नट, क्रोम प्लेटेड जिंक अलॉय, कनेक्शन के बाद पुरुष और महिला को ठीक करने के लिए उपयोग किया जाता है
5. पेंच, वाशर और नट, स्टेनलेस स्टील सामग्री, पैनल माउंटिंग के लिए उपयोग किया जाता है
6. वायर के लिए हाउसिंग, क्रोम प्लेटेड जिंक अलॉय,
7. केबल सुरक्षा कवर, रबर सामग्री,
8. इंसुलेटर, पीपीएस इंजीनियरिंग प्लास्टिक
9. संपर्क पिन, सोने की परत के साथ पीतल सामग्री
त्वरित विवरण
उत्पाद का आकार
वायरिंग एंड: ΦD=25.8mm L=49.5mm Φdअधिकतम=11.6mm
पैनल माउंटिंग एंड: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
विद्युत डेटा
| पिन | रेटेड करंट | रेटेड वोल्टेज | वोल्टेज का सामना करें | संपर्क प्रतिरोध | इंसुलेशन प्रतिरोध | तार का आकार |
| 2 3 4 पिन | 25A | 500V | AC1500V*1min | 0.001Ω | 2000MΩ | 11AWG |
