उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवास सामग्री: | PA66 (UL94V-0) | पिंस सामग्री: | सोना चढ़ाया हुआ पीतल |
|---|---|---|---|
| वर्तमान मूल्यांकित: | 20ए | रेटेड वोल्टेज: | 450V |
| पिंस: | 2~10 11 12 | तार लगाने की विधि: | वेल्डिंग |
| जलरोधक: | आईपी68 | लागू तापमान: | -40~+105℃ |
| प्रमुखता देना: | PA66 M19 वाटरप्रूफ कनेक्टर,सेल्फ लॉकिंग M19 वाटरप्रूफ कनेक्टर,M19 सेल्फ लॉकिंग कनेक्टर |
||

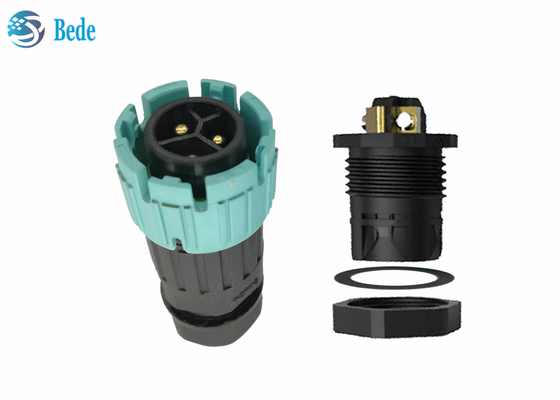

स्व-लॉकिंग M19 वाटरप्रूफ कनेक्टर PA66 सामग्री केबल पैनल के लिए रियर माउंट

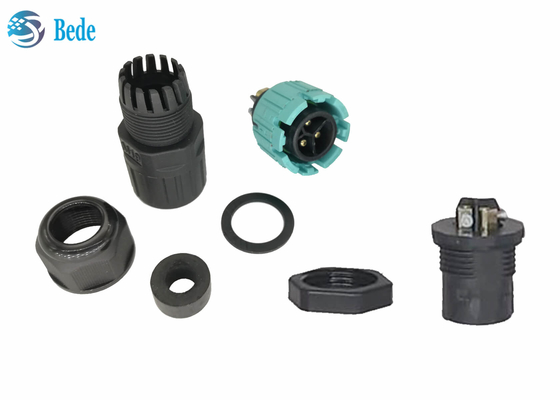

उत्पाद संरचना
1.महिला कनेक्टर, पैनल माउंटिंग कनेक्टर, पीछे माउंटिंग शैली, संपर्क पिन सामग्री पीतल के साथ 4μ सुनहरा है;
2. स्व लॉक भागों, कनेक्शन के बाद स्वचालित रूप से लॉक पुरुष और महिला, इसे घुमा जब अनप्लगिंग
3संपर्क सामग्री और तारों के लिए शिकंजा, संपर्क पिन सामग्री पीतल के साथ 4μ सुनहरा चढ़ाना है;
4पुरुष कनेक्टर के लिए आवास
5.ओ-रिंग, रबर, जलरोधक के लिए 4 और 6 के साथ केबल पकड़, विभिन्न केबलों को समायोजित करने के लिए निम्नलिखित तीन आकारों में उपलब्ध है
6नट, PA66 UL94V-0
नोटिसः
1जलरोधक के लिए सभी नट्स को कसना महत्वपूर्ण है।
2इस जलरोधक कनेक्टर में दो वायरिंग विधियां हैं, 2pin, 3pin crimping विधियों के लिए, 2 3 4 5 6 7 8 9 10 11 12pin soldering विधियों के लिए
| wirinfg विधि | पिन | नामित धारा | नामित वोल्टेज |
| चिपकाना | 2 3 | 20A | 450V |
| पिन | 2 3 पिन | चार पिन | 5 6 7 8 9 10 11 12 पिन |
| नामित धारा | 20A | 15A | 15A |
| नामित वोल्टेज | 450V | 450A | 300 वी |
| wirinfg विधि | टिन वेल्डिंग | ||
समान उत्पाद
1. जलरोधक कनेक्टर, केबल डॉकिंग शैली, वायरिंग विधि वेल्डिंग
2. जलरोधक कनेक्टर, केबल डॉकिंग शैली, वायरिंग विधि crimp
3. जलरोधक कनेक्टर, पैनल माउंटिंग शैली, वायरिंग विधि वेल्डिंग
4. जलरोधक कनेक्टर, पैनल माउंटिंग शैली, वायरिंग विधि
