उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान मूल्यांकित: | 5 ए | सेवानिवृत्त वोल्टेज: | 400V |
|---|---|---|---|
| वज़न: | 0.105 किग्रा | लागू तापमान: | -40~+80℃ |
| इन्सुलेशन प्रतिरोध: | 2000एमΩ | संपर्क प्रतिरोध: | 0.005Ω |
| लागू तार: | 18AWG | सामग्री से संपर्क करें: | गोल्ड प्लेटेड के साथ कांसा |
| प्रमुखता देना: | WS20 सर्कुलर कनेक्टर,400 वी 5 ए सर्कुलर कनेक्टर,400 वी 12 पिन सर्कुलर कनेक्टर |
||

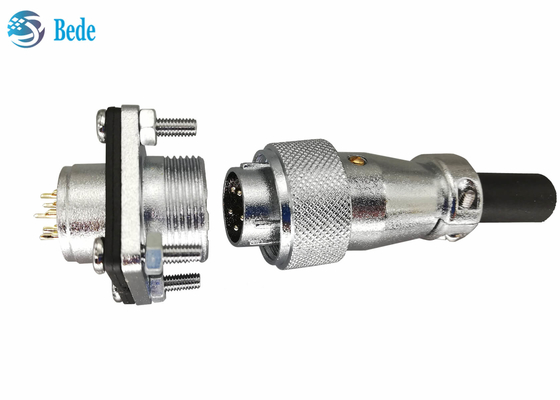

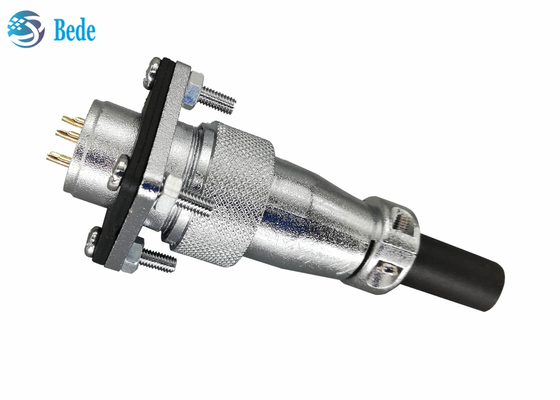

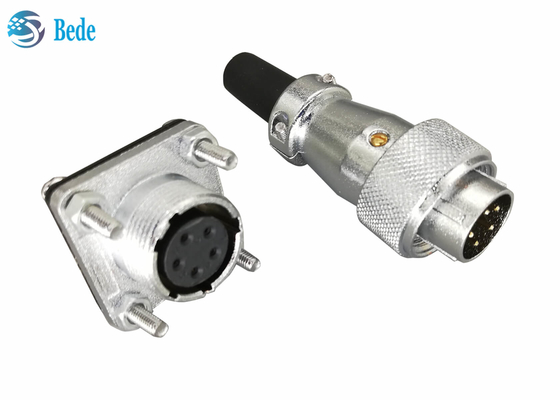

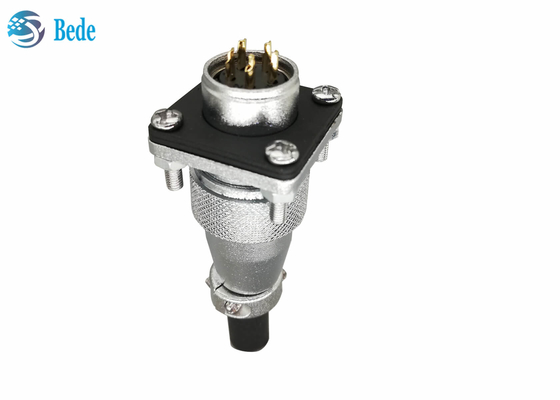

WS20 स्क्वायर फ्लैंज और धूल कवर के साथ परिपत्र कनेक्टर 5 6 7 8 पिन 500V 10A
उत्पाद का वर्णन
एक सैन्य-गुणवत्ता कनेक्टर एक जिंक मिश्र धातु आवास के साथ, पीपीएस प्लास्टिक इन्सुलेटर, और सोने-plated तांबे संपर्क पिन. यह एक पैनल माउंट प्रकार है, वायरिंग विधि वेल्डिंग है, 20.5 मिमी के माउंटिंग छेद और 4 पीसी 2.3 मिमी फ्लैंज माउंटिंग छेद पैनल पर आरक्षित किया जाना चाहिए। यह परिपत्र कनेक्टर -40 ~ + 85 °C वातावरण के लिए उपयुक्त, उपयुक्त केबल व्यास 6 मिमी, 11AWG, व्यापक रूप से सैन्य उद्योग में इस्तेमाल किया,नेविगेशन, विमानन, तेल अन्वेषण, औद्योगिक नियंत्रण और अन्य क्षेत्रों में।
स्टॉक में 2~10, 12 और 14 पिन हैं, डिफ़ॉल्ट डिलीवरी नीचे दी गई तस्वीर में ए मॉडल है, यदि बी मॉडल की आवश्यकता है, तो कृपया हमसे संपर्क करें।
उत्पाद का आकार
वायरिंग अंतः ΦD=25.8mm L=49.5mm Φdअधिकतम=11.6 मिमी
पैनल के माउंटिंग एंड और माउंटिंग छेदः
| Φd1 | D | L | L1 | L2 | बी | Φd | b | Φ |
| एम20 | एम22 | 14 मिमी | 28 मिमी | 23 मिमी | 22 मिमी | 20.5 मिमी | 22 मिमी | 3.2 मिमी |
विद्युत डेटा
| पिन |
रेटेड वर्तमान |
रेटेड वोल्टेज |
प्रतिरोध करें वोल्टेज |
संपर्क प्रतिरोध |
संपर्क छेद |
तार आकार |
| 12 / 14 | 5A | 400 वी | AC1200V*1min | 0.005Ω | Φ1.5 | 18AWG |
समान उत्पाद
इस पृष्ठ के बारे में है WS20, WS16, WS24, WS28 बिक्री पर भी, श्रृंखला भी पैनल माउंट मोड, वर्ग निकला हुआ किनारा मोड शामिल हैं, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस अगर आप में रुचि रखते हैं
