उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मूल्यांकन वर्तमान: | 10:00 पूर्वाह्न | सेवानिवृत्त वोल्टेज: | 500V |
|---|---|---|---|
| वज़न: | 0.105 किग्रा | लागू तापमान: | -40 ~ + 85 ℃ |
| इन्सुलेशन प्रतिरोध: | 2000MΩ | संपर्क प्रतिरोध: | 2.5 मीΩ |
| प्रमुखता देना: | WS20 8 पिन सर्कुलर कनेक्टर,5 पिन सर्कुलर कनेक्टर 500V,7 पिन सर्कुलर कनेक्टर 10A |
||

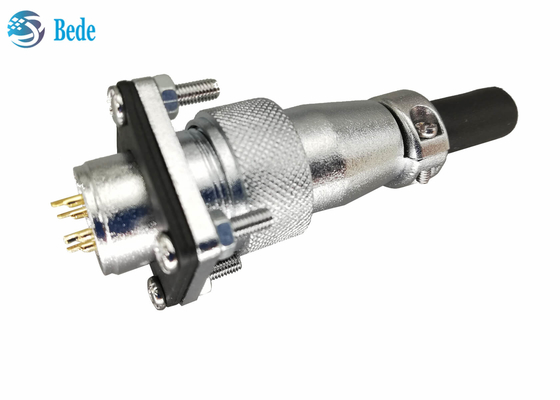

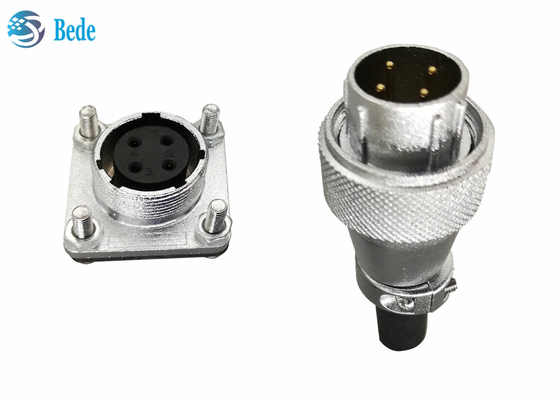

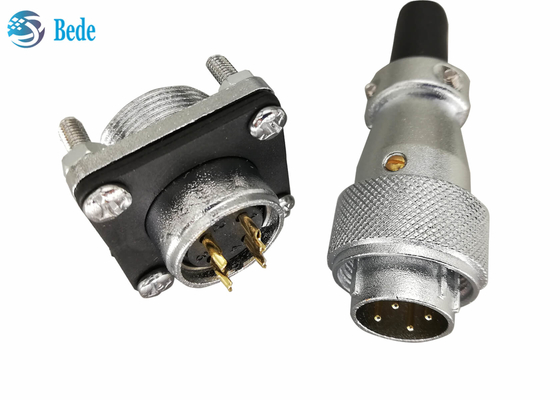

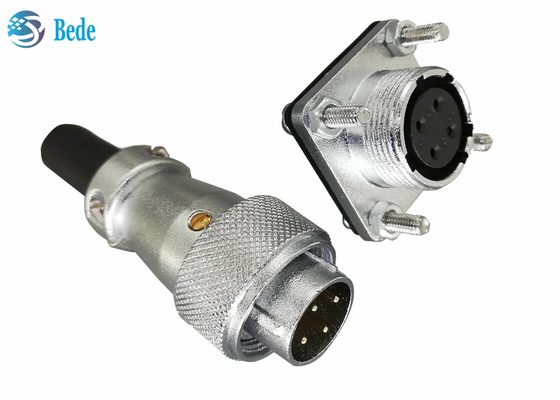

स्क्वायर निकला हुआ किनारा और धूल कवर के साथ WS20 परिपत्र कनेक्टर 5 6 7 8 पिन 500V 10A
उत्पाद वर्णन
एक जस्ता मिश्र धातु आवास, पीपीएस प्लास्टिक इन्सुलेटर, और सोना चढ़ाया तांबा संपर्क पिन के साथ एक सैन्य-गुणवत्ता वाला कनेक्टर।इसका एक पैनल माउंटिंग प्रकार, वायरिंग विधि वेल्डिंग है, 20.5 मिमी बढ़ते छेद और 4 पीसी 2.3 मिमी निकला हुआ किनारा बढ़ते छेद पैनल पर आरक्षित होना चाहिए।-40 ~ + 85 ℃ पर्यावरण के लिए उपयुक्त यह परिपत्र कनेक्टर, व्यापक रूप से सैन्य उद्योग, नेविगेशन, विमानन, तेल अन्वेषण, औद्योगिक नियंत्रण और अन्य क्षेत्रों में उपयोग किया जाता है।
त्वरित विवरण
उत्पाद का आकार
तारों का अंत: D=25.8mm L=49.5mm dमैक्स=11.6 मिमी
पैनल बढ़ते अंत: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
बी = 22 मिमी डी = 20.5 मिमी बी = 22 मिमी Φ = 3.2 मिमी
विद्युतीय आकड़ा
| नत्थी करना | वर्तमान मूल्यांकित | रेटेड वोल्टेज | जोरदार प्रतिरोध | संपर्क प्रतिरोध | संपर्क छेद | तार का आकार |
| 5 पिन | 10:00 पूर्वाह्न | 500V | AC1500V * 1min | 0.0025Ω | 5*1.5 | 14AWG |
| 6 पिन |
5ए 25ए |
500V | AC1500V * 1min |
0.005मैं 0.001Ω |
2*1.0 4*Φ2.5 |
18एडब्ल्यूजी 11AWG |
| 7 पिन | 10:00 पूर्वाह्न | 500V | AC1500V * 1min | 0.0025Ω | 7*1.5 | 14AWG |
| 8 पिन | 10:00 पूर्वाह्न | 500V | AC1500V * 1min | 0.0025Ω | 8*1.5 | 14AWG |
