WS20 6 पिन गोलाकार कनेक्टर केबल से केबल एविएशन डॉकिंग कनेक्टर

WS20 6 पिन परिपत्र कनेक्टर केबल से केबल विमानन कनेक्टर डॉकिंग कनेक्टर

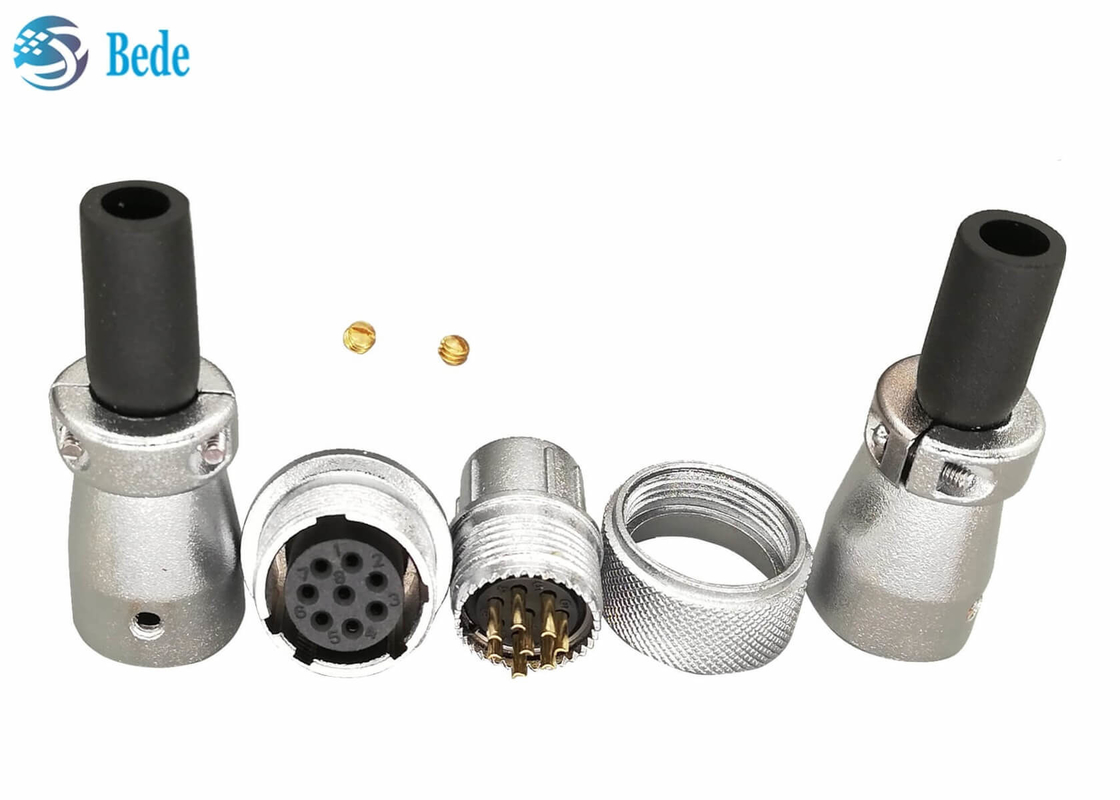

संरचना

1रबर केबल सुरक्षात्मक आस्तीन के साथ पुरुष कनेक्टर के आवास, आवास सामग्री क्रोम लेपित जिंक मिश्र धातु है

2.पुरुष कनेक्टर, आवास सामग्री क्रोम लेपित जस्ता मिश्र धातु है, संपर्क पिन सोने लेपित पीतल है

3नट पुरुष और मादा को जोड़ने के लिए

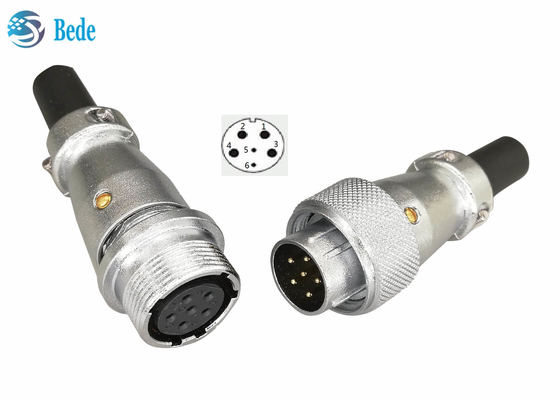

4.महिला कनेक्टर, पिन स्थान जैसा कि चित्र में दिखाया गया है, 1 2 3 4 पिन नामित धारा 25A, तार गेज 11AWG, संपर्क प्रतिरोध 1mΩ/पिन; 5 6 पिन नामित धारा 5A, तार गेज 18AWG, संपर्क प्रतिरोध 5mΩ/पिन;

5महिला कनेक्टर का आस्तीन, सामग्री क्रोम लेपित जिंक मिश्र धातु है

6रबर केबल सुरक्षात्मक आस्तीन के साथ महिला कनेक्टर का आवास, आवास सामग्री क्रोम लेपित जिंक मिश्र धातु है

7कॉनेटर्स को फिक्स करने के लिए पीतल का नट

उत्पाद का आकार

महिला कनेक्टर: ΦD=M22 L=52mm Φd max=11.6mm

पुरुष कनेक्टर: ΦD=25.8mm L=49.5mm Φd max=11.6mm

समान उत्पाद

इस पृष्ठ के बारे में है WS20, WS16, WS24, WS28 बिक्री पर भी, श्रृंखला भी पैनल माउंट मोड, वर्ग निकला हुआ किनारा मोड शामिल हैं, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस अगर आप में रुचि रखते हैं
