| लागू तापमान: | -55~+125℃ | लिंग: | पुरुष और महिला |
|---|---|---|---|
| कनेक्टर प्रकार: | डी उप | कार्यशील वोल्टेज: | 300V |
| वर्तमान मूल्यांकित: | 10a / 20a / 30a / 40a | संबंधक शैली: | डी-एसयूबी 7W2 |
| सामग्री से संपर्क करें: | तांबा मिश्र धातु सोना मढ़वाया | सिग्नल संपर्क सामग्री के साथ कनेक्टर: | पीतल सोना मढ़वाया |
| सिग्नल संपर्क वर्तमान रेटिंग: | 3 ए | इन्सुलेटर सामग्री: | पीबीटी+30%जीएफ |
| प्रमुखता देना: | सीधे पिन डी-सब कनेक्टर,7W2 समाक्षीय डी-सब कनेक्टर,दाएं कोण D-SUB कनेक्टर |
||

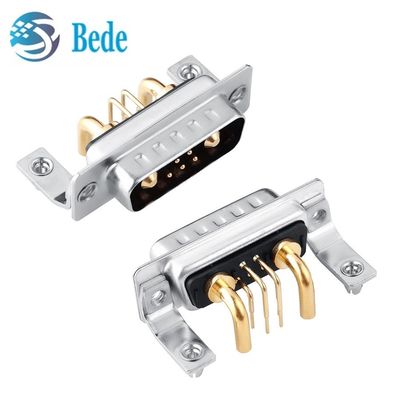

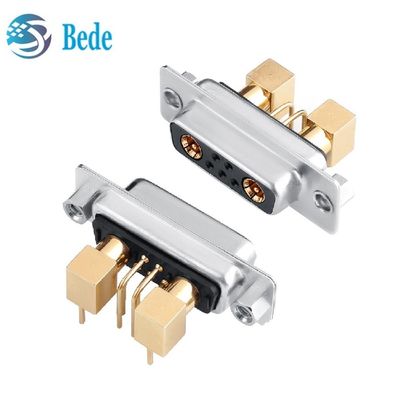

7W2 समाक्षीय डी-सब राइट एंगल/सीधे पिन हाई करंट कनेक्टर कॉम्बो डीबी कनेक्टर
विवरण
यह पृष्ठ राइट एंगल कॉम्बो हाई पावर डी-सब कनेक्टर पुरुष और महिला सेट के लिए है, जिसका उपयोग उन अनुप्रयोगों के लिए किया जाता है जिनमें एक कनेक्टर में पावर और सिग्नल की आवश्यकता होती है, जिसका उपयोग संचार, सैन्य, रोबोटिक्स, स्वचालन और परिवहन क्षेत्रों में व्यापक रूप से किया जाता है।
7w2 डी-सब कनेक्टर में 2pcs पावर संपर्क और 5pcs सिग्नल संपर्क हैं, पावर संपर्क वर्तमान रेटिंग के साथ उपलब्ध हैं जो 10A – 40A के बीच हैं, केवल टर्मिनल का आकार अलग है, समाक्षीय संपर्कों के लिए प्रतिबाधा 50Ω या 75Ω है। सभी संपर्क पिन मशीनीकृत प्रसंस्करण, फॉस्फोर तांबे की सामग्री, सोने से पूरी तरह से चढ़ाया गया है ताकि इसके प्रदर्शन और सेवा जीवन की गारंटी दी जा सके।
विद्युत विशेषताएँ
| भाग संख्या | A/मिमी | B/मिमी | रेटेड करंट |
| DBA7W2-1 | 1.7 | 2.0 | 10 एम्पीयर |
| DBA7W2-2 | 2.75 | 3.0 | 20 एम्पीयर |
| DBA7W2-3 | 3.3 | 3.6 | 30 एम्पीयर |
| DBA7W2-4 | 3.8 | 4.1 | 40 एम्पीयर |
निम्नलिखित आरेखण सीधे पिन 7W2 डीबी कॉम्बो कनेक्टर्स के लिए है,
