| शृंखला: | J30J सीरीज (MIL-DTL-83513 सीरीज) | पदों की संख्या: | 25 |
|---|---|---|---|
| छिलके की सामग्री: | उच्च शक्ति वाला एल्यूमीनियम मिश्र धातु | तापमान की रेंज: | -55°C से +125°C |
| कनेक्टर का आकार: | सॉकेट और प्लग |
उत्पाद का अवलोकन

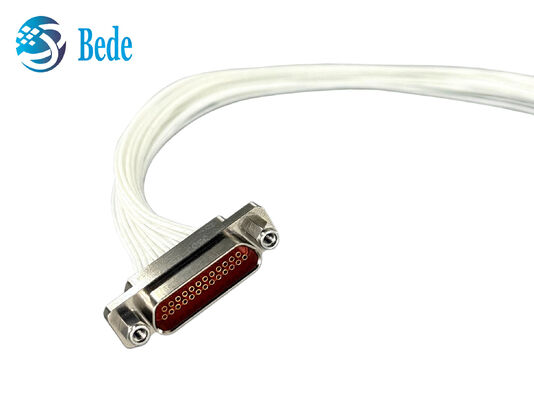

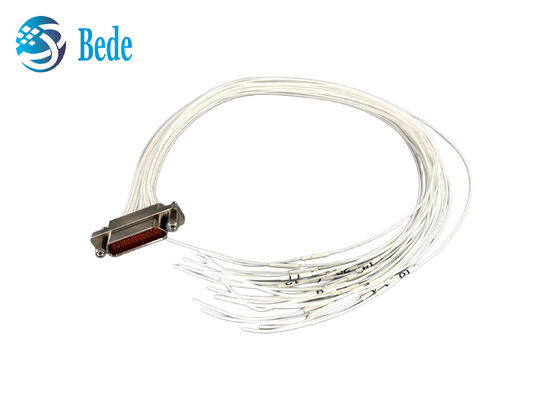

J30J-25ZKP-30 एक 25-स्थिति पूर्व-केबल महिला माइक्रो-डी कंटेनर है जिसे पूरी तरह से MIL-DTL-83513 विनिर्देशों के अनुरूप बनाया गया है।विश्वसनीय चालकता, महान परिरक्षण प्रभाव और मजबूत कंपन प्रतिरोध, यह व्यापक रूप से अंतरिक्ष-प्रतिबंधित इलेक्ट्रॉनिक सुविधाओं के लिए लागू किया गया है।
| विनिर्देश | J30J-25ZKP-30 | J30J-25TJS |
|---|---|---|
| पदों की संख्या | 25 | 25 |

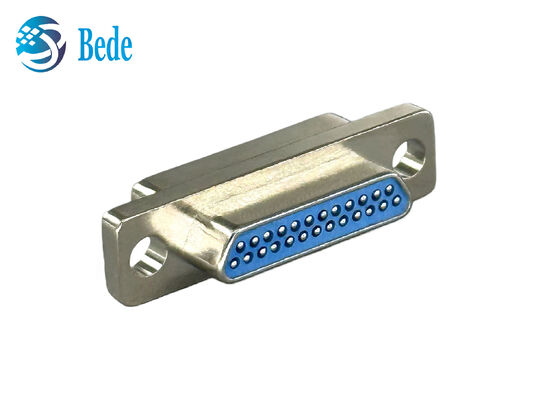

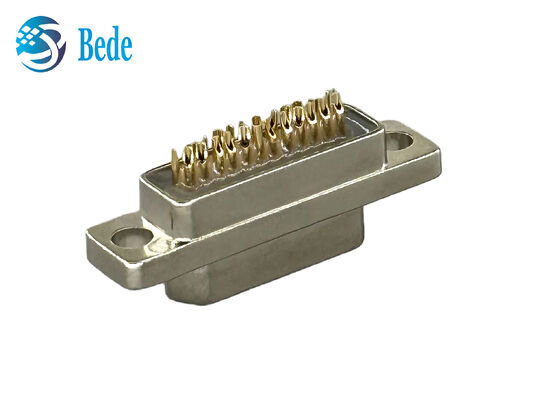

| कनेक्टर लिंग | पात्र (महिला सॉकेट) | प्लग (पुरुष पिन) |
| ऑपरेटिंग वोल्टेज | 200V से 250V AC/DC | 200V से 250V AC/DC |
| रेटेड करंट | 3 ए प्रति संपर्क | 3 ए प्रति संपर्क |
| तापमान सीमा | -55°C से +125°C | -55°C से +125°C |
| वायरिंग स्पेसिफिकेशन | 30 सेमीप्री-क्रिम किए तार के तार | हाथ से तार पट्टने के लिए खुले कप |
यह श्रृंखला यूएसए एमडीएम श्रृंखला के बराबर है
अल्ट्रा-लाइटवेट प्रोफाइलः एक कॉम्पैक्ट, सटीक-मशीन एल्यूमीनियम मिश्र धातु खोल का उपयोग करता है जो हवा में पेलोड के लिए कुल सिस्टम वजन को कम करता है।
ध्रुवीकृत ट्रैपेज़ॉइडल शेलः डी-आकार का बाहरी शेल सही संभोग अभिविन्यास की गारंटी देता है और आकस्मिक उल्टे-नीचे मजबूर कनेक्शन को रोकता है।
मिल-स्पेक मानकों का संरेखण: जीजेबी 2446ए और एमआईएल-डीटीएल-83513 प्रदर्शन मीट्रिक के अनुपालन में डिजाइन और सत्यापित।
लोचदार ट्विस्ट पिन: पुरुष प्लग में उच्च लचीलेपन वाले पिन में संपीड़ित हेलिकल रूप से घुमाए गए सोने से ढकी तारों का एक बंडल उपयोग किया जाता है। यह आस्तीन के भीतर कई रिडंडेंट संपर्क बिंदु प्रदान करता है।
एयरोस्पेस और विमानन
कठोर माहौल
ऊर्जा और चिकित्सा प्रौद्योगिकी
