उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पिन गिनती: | 7-पिन | शेल आकार: | 12 |
|---|---|---|---|
| संपर्क सामग्री: | तांबा मिश्र धातु (सोना/चांदी चढ़ाया हुआ) | संपर्क आकार: | Φ1.0 |
| रेटेड वोल्टेज: | 250V | प्रति संपर्क अधिकतम करंट: | 3.1a |
| संपर्क प्रतिरोध: | ≤5m rat | समापन: | मिलाप |
| सम्मिलन चक्र: | 250 | परिचालन तापमान: | -60℃~+85℃ |
| प्रमुखता देना: | OHS-BC-1-7/12-B1-1-B कनेक्टर,अति-छोटे कनेक्टर,OHS-BC-1-7/12-P12-1-B कनेक्टर |
||
विवरण

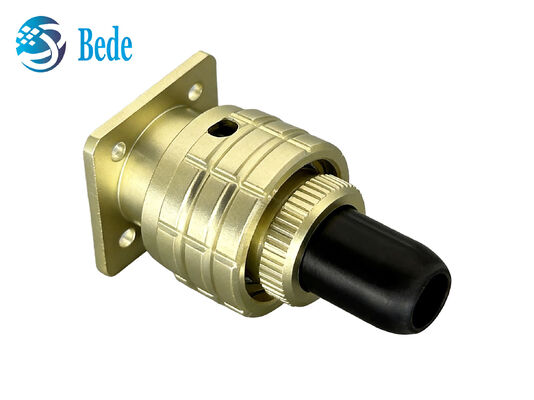

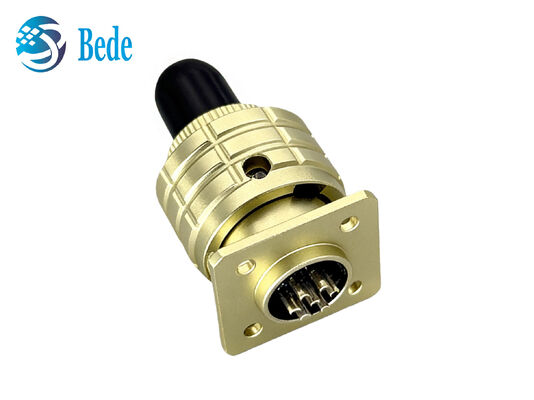

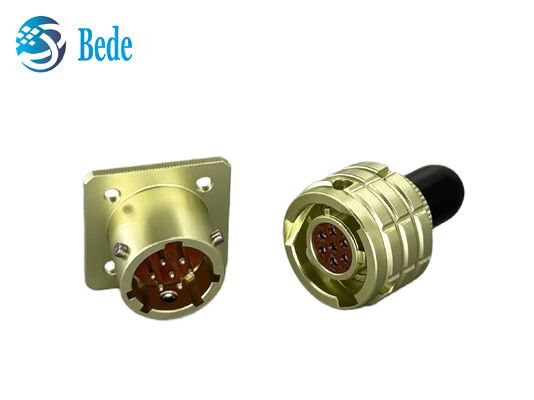

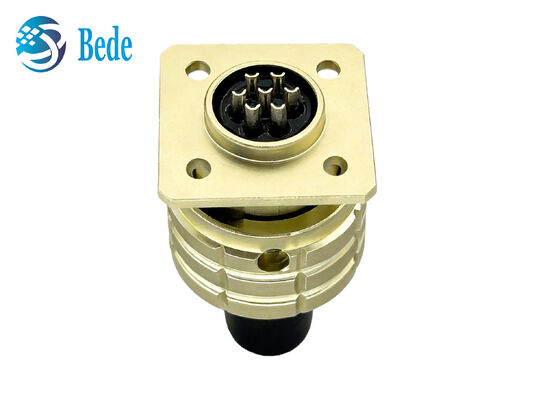

ओएचएस सीरीज अल्ट्रा-स्मॉल बेयोनट कनेक्टर कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम के लिए डिज़ाइन किए गए हैं जहाँ विश्वसनीय कनेक्शन और स्थान दक्षता आवश्यक है। ये अल्ट्रा-स्मॉल सर्कुलर कनेक्टर कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों, इंस्ट्रूमेंटेशन, संचार उपकरण और अन्य स्थान-सीमित अनुप्रयोगों के लिए आदर्श हैं। यह सटीक इंस्टॉलेशन और विश्वसनीय मेटिंग के लिए मल्टी-की पोजिशनिंग का समर्थन करता है।
विनिर्देश
| उत्पाद श्रृंखला | ओएचएस सीरीज बेयोनट अल्ट्रा-स्मॉल सर्कुलर कनेक्टर | कपलिंग विधि | बेयोनट लॉकिंग |
| संपर्क व्यवस्था | 4 / 7 / 10 / 19 / 32 / 50 संपर्क | संपर्क प्रकार | पिन और सॉकेट |
| रेटेड वोल्टेज | 250 वी एसी/डीसी250 | संपर्क प्रतिरोध | ≤5 एमΩ |
| संचालन तापमान | -60°C ~ +85°C |
उत्पाद सुविधाएँ
एसी और डीसी सर्किट के लिए विश्वसनीय विद्युत प्रदर्शन
स्थिर सिग्नल और पावर ट्रांसमिशन के लिए डिज़ाइन किया गया, ओएचएस सीरीज लगातार विद्युत प्रदर्शन के साथ एसी और डीसी सर्किट अनुप्रयोगों का समर्थन करता है। गोल्ड या सिल्वर प्लेटेड संपर्क उत्कृष्ट चालकता प्रदान करते हैं, जिसमें कम संपर्क प्रतिरोध और दीर्घकालिक संचालन के दौरान विश्वसनीय कनेक्शन स्थिरता होती है।
सुरक्षित बेयोनट लॉकिंग तंत्र
सटीक संरेखण और सुरक्षित कनेक्शन के लिए कई कीइंग विकल्पों के साथ त्वरित मेटिंग और अनमेटिंग डिज़ाइन।
आउटडोर और कठोर वातावरण विद्युत कनेक्शन
कंपन, तापमान परिवर्तन, धूल या नमी के संपर्क में आने वाले अनुप्रयोगों के लिए, सील किए गए ओएचएस संस्करण बेहतर पर्यावरणीय सुरक्षा प्रदान करते हैं। वे चुनौतीपूर्ण परिस्थितियों में काम करने वाले बाहरी इलेक्ट्रॉनिक सिस्टम और औद्योगिक उपकरणों के लिए उपयुक्त हैं।
रूसी मानक औद्योगिक उपकरण प्रतिस्थापन अनुप्रयोग
ओएचएस सीरीज कनेक्टर रूसी मानक ОНЦ-БС सीरीज कनेक्टर के लिए संगत विकल्प के रूप में डिज़ाइन किए गए हैं। वे औद्योगिक उपकरण उन्नयन, रखरखाव प्रतिस्थापन परियोजनाओं और मूल रूप से रूसी मानक इंटरफेस के साथ डिज़ाइन किए गए विद्युत प्रणालियों के लिए उपयुक्त हैं।
| सुविधा | लाभ |
|---|---|
| अल्ट्रा स्मॉल साइज | इंस्टॉलेशन स्पेस बचाता है |
| मल्टीपल पिन विकल्प | विभिन्न सर्किट डिजाइनों का समर्थन करता है |
| बेयोनट लॉकिंग | तेज कनेक्शन और विश्वसनीय लॉकिंग |
| उच्च संपर्क विश्वसनीयता | स्थिर सिग्नल ट्रांसमिशन |
| औद्योगिक ग्रेड डिजाइन | मांग वाले वातावरण के लिए उपयुक्त |
अनुप्रयोग
औद्योगिक स्वचालन और नियंत्रण प्रणाली
आउटडोर और कठोर वातावरण अनुप्रयोग
संचार और रेडियो उपकरण
रूसी मानक उपकरण प्रतिस्थापन
आकार और लेआउट
बाहरी आयाम नीचे दी गई छवि में दिखाए गए हैं। कृपया उनका संदर्भ लें और निर्धारित करें कि वे आपके उत्पाद के लिए उपयुक्त हैं या नहीं।
इंस्टॉलेशन टिप्स
कनेक्टर की की स्थिति को सही ढंग से संरेखित करें।
प्लग को सॉकेट में डालें।
पूरी तरह से सुरक्षित होने तक बेयोनट लॉकिंग रिंग को घुमाएं।
संचालन से पहले कनेक्शन स्थिरता की जांच करें।
रखरखाव सिफारिशें
कनेक्टर संपर्कों को साफ रखें।
केबलों को अत्यधिक मोड़ने से बचें।
लॉकिंग तंत्र का नियमित रूप से निरीक्षण करें।
अक्सर पूछे जाने वाले प्रश्न
ओएचएस सीरीज कनेक्टर के लिए कौन से संपर्क विन्यास उपलब्ध हैं?
ए:ओएचएस सीरीज कई संपर्क व्यवस्थाओं के साथ उपलब्ध है, जिसमें 4, 7, 10, 19, 32 और 50 संपर्क शामिल हैं। विभिन्न विन्यास सिग्नल ट्रांसमिशन, नियंत्रण सर्किट और कॉम्पैक्ट विद्युत प्रणालियों के लिए लचीले समाधान प्रदान करते हैं।
आप कनेक्टर की गुणवत्ता कैसे सुनिश्चित करते हैं?
ए:हम विनिर्माण प्रक्रिया के दौरान सख्त गुणवत्ता नियंत्रण लागू करते हैं। शिपमेंट से पहले प्रत्येक कनेक्टर का स्वरूप, संपर्क प्रदर्शन, असेंबली सटीकता और यांत्रिक विश्वसनीयता के लिए निरीक्षण किया जाता है। बड़े पैमाने पर उत्पादन से पहले ग्राहक अनुमोदन के लिए प्री-प्रोडक्शन नमूने भी उपलब्ध हैं।
क्या आप थोक ऑर्डर से पहले नमूने प्रदान करते हैं?
ए:हाँ। थोक उत्पादन से पहले परीक्षण और मूल्यांकन के लिए नमूने उपलब्ध हैं। यह ग्राहकों को बड़े ऑर्डर देने से पहले कनेक्टर आयाम, मेटिंग प्रदर्शन और विद्युत विशेषताओं को सत्यापित करने की अनुमति देता है।
आप हमारे कनेक्टर क्यों चुनें?
ए:हम प्रतिस्पर्धी मूल्य निर्धारण, स्थिर उत्पादन क्षमता और पेशेवर तकनीकी सहायता के साथ विश्वसनीय सर्कुलर कनेक्टर समाधान प्रदान करने पर ध्यान केंद्रित करते हैं। औद्योगिक कनेक्टरों में हमारा अनुभव हमें वैश्विक ग्राहकों के लिए मानक उत्पादों और अनुकूलित कनेक्शन समाधान दोनों प्रदान करने में सक्षम बनाता है।
पैकेजिंग और डिलीवरी
अनुकूलित पैकिंग समाधान उपलब्ध
तेज उत्पादन लीड टाइम
वैश्विक शिपिंग समर्थन
