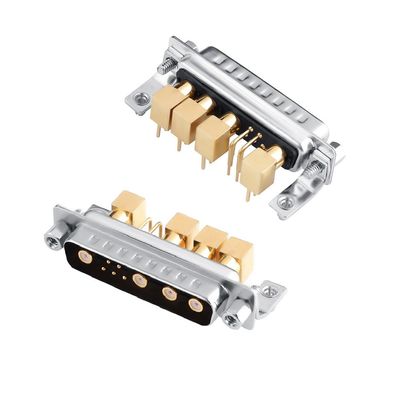

पीसीबी के लिए डी-सब मिश्रित समाक्षीय कनेक्टर आरएफ / पावर राइट एंगल कनेक्टर 9W4

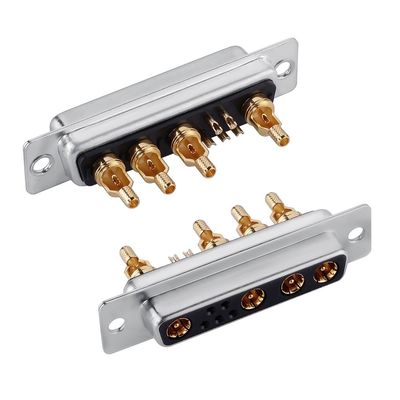

डी-सब मिश्रित कोएक्सियल कनेक्टर आरएफ / पावर राइट एंगल कनेक्टर 9W4 पीसीबी के लिए

कार्य और उपयोग


   इस 9W4 मिश्रित डीबी कनेक्टर में 5 पावर पिन और 4 सिग्नल पिन हैं, जिनका उपयोग सैन्य, स्वचालन, रोबोटिक्स और अन्य क्षेत्रों में किया जाता है

सामग्री और प्रदर्शन

1. सभी संपर्क पिन मशीनीकृत पीतल के बने होते हैं और पूरी तरह से सोने से चढ़े जाते हैं, जिनमें अच्छी चालकता और बहुत कम संपर्क प्रतिरोध होता है
2. इंसुलेटर 30% ग्लास फाइबर के साथ काले पीबीटी प्लास्टिक से बना है, आग रेटिंग UL -94 -V0 को पूरा करती है
3. शेल पीतल से बना है, जंग-प्रूफ प्रभाव और सुंदर उपस्थिति प्रदान करने के लिए निकल-प्लेटेड है

विद्युत औरयांत्रिक विशेषताएँ

1. उच्च पावर संपर्क वर्तमान रेटिंग: 10, 20, 30, या 40 एम्पीयर
2. कार्यशील वोल्टेज: 300V
3. उच्च पावर संपर्क प्रतिरोध: अधिकतम 10 मिलीओम
4. ढांकता हुआ वोल्टेज: 1 मिनट के लिए 1000 VAC
5. इंसुलेशन प्रतिरोध: न्यूनतम 2000 kOhms
6. तापमान रेटिंग: -55 डिग्री सेल्सियस से +125 डिग्री सेल्सियस
7. रेडियो आवृत्ति: 0~3GHz
8. सम्मिलन बल: पावर पिन के लिए 0.2~2 N/पिन, और रेडियो फ्रीक्वेंसी पिन के लिए 2~7 N/पिननिष्कर्षण बल:
9. पावर पिन के लिए 0.2N/पिन, और रेडियो फ्रीक्वेंसी पिन के लिए 0.5 N/पिनस्थायित्व: 500 चक्रउत्पाद के आकार का विवरण और पीसीबी छेद लेआउट नीचे दिखाए गए हैं
