उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शृंखला: | 070 इकोनोसील मार्क-2 | पदों की संख्या: | 12 |
|---|---|---|---|
| पंक्तियों की संख्या: | 2 | आवास सामग्री: | स्वाभाविक |
| तापमान की रेंज: | -30°C ~ +105°C | लौ कम करना: | उल 94 वी-2 |
| कनेक्टर का आकार: | आयताकार | ||
| प्रमुखता देना: | 12 पिन ऑटोमोबाइल कनेक्टर प्लग,TE कनेक्टिविटी एएमपी संगत कनेक्टर,वारंटी के साथ ऑटोमोबाइल कनेक्टर सॉकेट |
||
उत्पाद अवलोकन

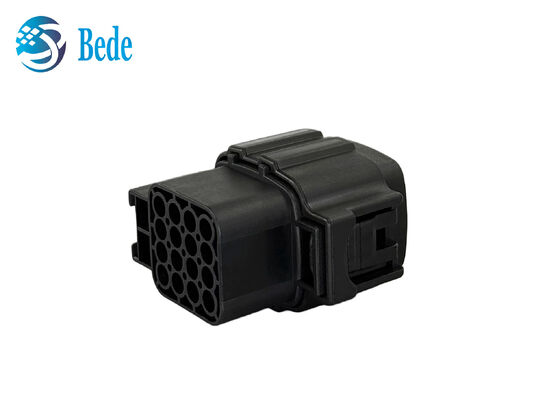

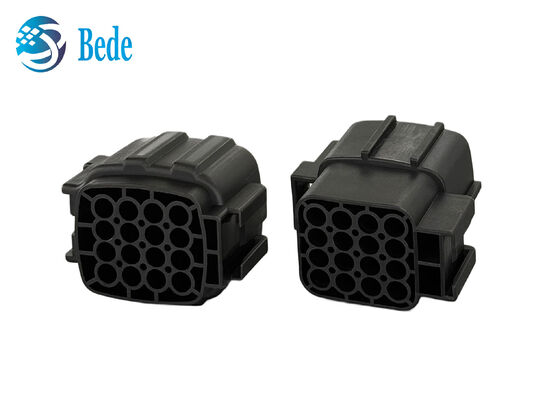

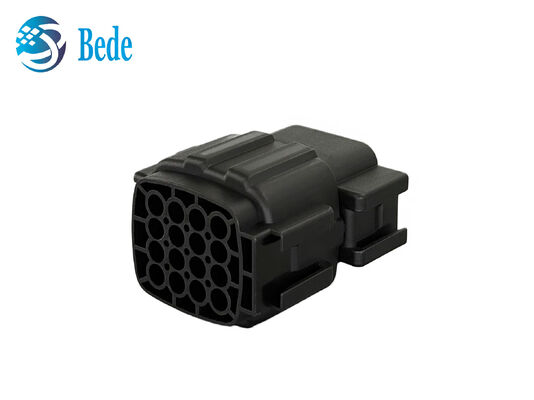

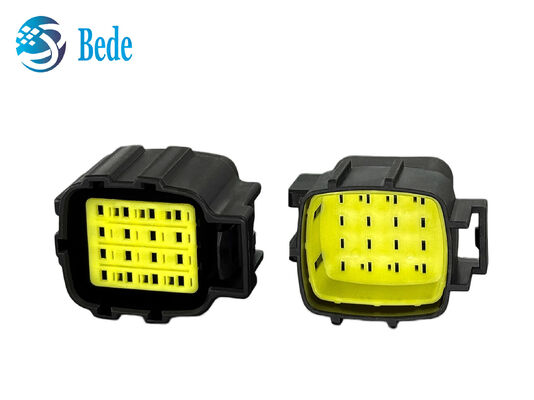

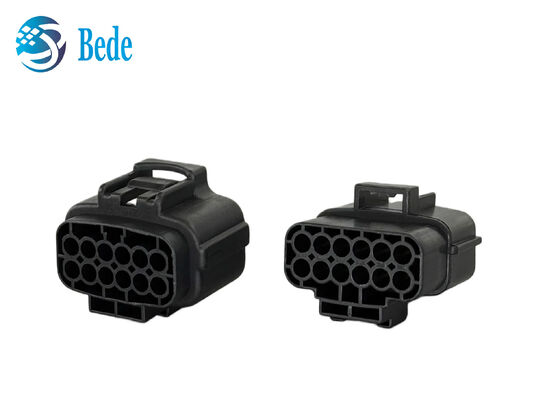

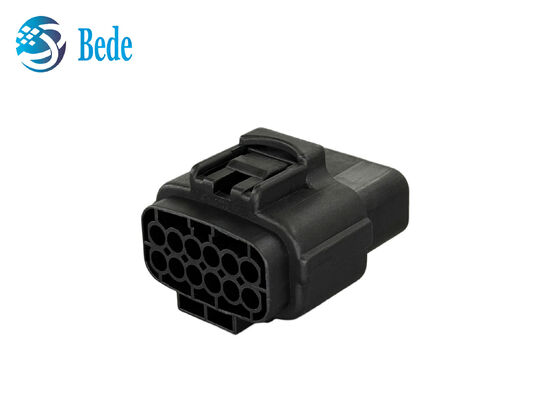

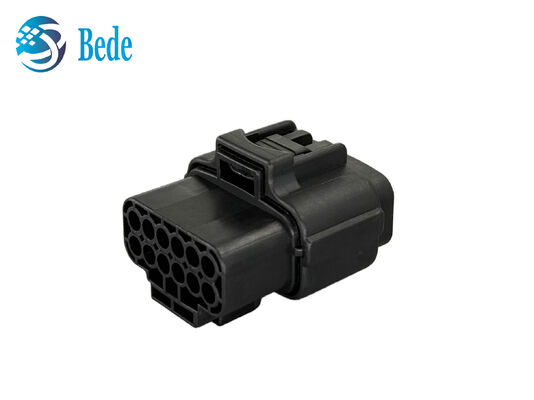

2822638-1 और 174663-2 TE कनेक्टिविटी Econoseal J Mark II / 070 सीरीज के मिलान वाले 12-पोजीशन वायर-टू-वायर ऑटोमोटिव कनेक्टर हाउसिंग हैं। ऑटोमोटिव वायरिंग सिस्टम के लिए डिज़ाइन किया गया, यह कनेक्टर संयोजन एक कॉम्पैक्ट हाउसिंग के भीतर कई सर्किट को व्यवस्थित करने और कनेक्ट करने का एक व्यावहारिक तरीका प्रदान करता है।
2822638-1 को फीमेल टर्मिनलों के लिए डिज़ाइन किया गया है, जबकि 174663-2 को मेल टर्मिनलों के लिए डिज़ाइन किया गया है। दोनों हाउसिंग 4.8 मिमी सेंटरलाइन का उपयोग करते हैं और 1.8 मिमी संपर्कों का समर्थन करते हैं, जिसमें एक दो-पंक्ति, 12-पोजीशन कॉन्फ़िगरेशन है। हाउसिंग PBT सामग्री से बने होते हैं और -30°C से +105°C तक के ऑपरेटिंग तापमान रेंज में होते हैं, जो उन्हें ऑटोमोटिव इलेक्ट्रिकल अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
उनके मिलान इंटरफ़ेस और वायर-टू-वायर डिज़ाइन के साथ, इन कनेक्टर हाउसिंग का उपयोग ऑटोमोटिव वायर हार्नेस, वाहन विद्युत प्रणालियों और अन्य उपकरण वायरिंग अनुप्रयोगों के लिए किया जा सकता है जहां एक स्थिर मल्टी-सर्किट कनेक्शन की आवश्यकता होती है।
| भाग संख्या | 2822638-1 / 174663-2 | कनेक्टर प्रकार | वायर-टू-वायर ऑटोमोटिव कनेक्टर |
|---|---|---|---|
| पोजीशन | 12 | पंक्तियाँ | 2 |
| संपर्क आकार | 1.8 मिमी | ऑपरेटिंग तापमान | -30°C से +105°C |
| 2822638-1 | फीमेल टर्मिनल हाउसिंग, सील करने योग्य | 174663-2 | मेल टर्मिनल हाउसिंग, नॉन-सील करने योग्य |
12-पोजीशन, दो-पंक्ति लेआउट: कॉम्पैक्ट दो-पंक्ति हाउसिंग में 12 संपर्क पोजीशन प्रदान करता है, जो व्यवस्थित मल्टी-सर्किट वायरिंग का समर्थन करता है।
मैचिंग पोलराइजेशन: एक कीड हाउसिंग संरचना कनेक्टर को सही मैचिंग ओरिएंटेशन में गाइड करने में मदद करती है और गलत असेंबली के जोखिम को कम करती है।
वायर-टू-वायर कॉन्फ़िगरेशन: डायरेक्ट वायर-टू-वायर कनेक्शन का समर्थन करता है, जो इसे ऑटोमोटिव हार्नेस और इन-लाइन इलेक्ट्रिकल वायरिंग के लिए उपयुक्त बनाता है।
कॉम्पैक्ट 4.8 मिमी पिच: 4.8 मिमी सेंटरलाइन कनेक्शन घनत्व और हाउसिंग आकार के बीच एक संतुलित लेआउट प्रदान करता है।
वाइड ऑपरेटिंग तापमान रेंज: -30°C से +105°C तक के संचालन के लिए निर्दिष्ट, ऑटोमोटिव ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला में उपयोग का समर्थन करता है।
ऑटोमोटिव वायरिंग हार्नेस
ऑटोमोटिव सेंसर सिस्टम
मोटरसाइकिल इलेक्ट्रिकल सिस्टम
वाहन प्रकाश प्रणाली
औद्योगिक उपकरण वायरिंग
स्थापना / असेंबली गाइड
चरण 1 — तार तैयार करें
चयनित टर्मिनल विनिर्देशों के अनुसार तार तैयार करें।
चरण 2 — टर्मिनल क्रिम्प करें
अनुशंसित क्रिम्पिंग विधि का उपयोग करके तार से उपयुक्त टर्मिनल संलग्न करें।
चरण 3 — टर्मिनल डालें
टर्मिनल को संबंधित कनेक्टर हाउसिंग में तब तक डालें जब तक वह इच्छित स्थिति तक न पहुँच जाए।
चरण 4 — कनेक्शन की जाँच करें
टर्मिनल प्रतिधारण और सही स्थिति की पुष्टि करें।
चरण 5 — कनेक्टर को मैच करें
पोलराइज्ड हाउसिंग को संरेखित करें और मिलान वाले हिस्सों को कनेक्ट करें।
2822638-1 और 174663-2 के बीच क्या संबंध है?
ए: 2822638-1 और 174663-2 वायर-टू-वायर अनुप्रयोगों के लिए डिज़ाइन किए गए मिलान वाले 12-पोजीशन कनेक्टर हाउसिंग हैं। वे एक संगत मैचिंग कनेक्शन बनाने के लिए पूरक टर्मिनल प्रकारों का उपयोग करते हैं।
क्या ये मूल TE कनेक्टिविटी कनेक्टर हैं?
ए: ये उत्पाद संबंधित TE कनेक्टिविटी विनिर्देशों के लिए संगत प्रतिस्थापन घटकों के रूप में पेश किए जाते हैं। उन्हें मूल TE कनेक्टिविटी उत्पादों के रूप में प्रस्तुत नहीं किया गया है।
क्या आप थोक ऑर्डर से पहले नमूने प्रदान कर सकते हैं?
ए: हाँ। नमूने उन ग्राहकों के लिए व्यवस्थित किए जा सकते हैं जिन्हें बड़े ऑर्डर देने से पहले आयाम, मैचिंग संगतता, टर्मिनल फिट और समग्र उत्पाद प्रदर्शन को सत्यापित करने की आवश्यकता होती है।
क्या मैं मैचिंग कनेक्टर अलग से खरीद सकता हूँ?
ए: हाँ। 2822638-1 और 174663-2 को आपकी खरीद आवश्यकताओं के आधार पर व्यक्तिगत मिलान घटकों के रूप में आपूर्ति की जा सकती है।
मैं कैसे पुष्टि कर सकता हूँ कि यह कनेक्टर मेरे आवेदन के लिए उपयुक्त है?
ए: कृपया अपना मूल भाग संख्या, कनेक्टर फोटो, टर्मिनल जानकारी, या आवेदन आवश्यकताएं प्रदान करें। हमारा दल ऑर्डर देने से पहले प्रमुख विनिर्देशों और मैचिंग कॉन्फ़िगरेशन की तुलना करने में मदद कर सकता है।
