उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शृंखला: | ते सुपरसील 1.0 | नत्थी करना: | 34 पिन |
|---|---|---|---|
| स्त्री भाग संख्या: | 4-1437290-0 | पुरुष भाग संख्या: | 2-6447232-3 |
| सामग्री: | PA66+GF आवास, टिनयुक्त/सोना चढ़ाया हुआ तांबा टर्मिनल | तापमान की रेंज: | -40 ℃ ~ + 125 ℃ |
| वाटरप्रूफ रेटिंग: | आईपी67 | ||
| प्रमुखता देना: | 6447232-3 सुपरसील ऑटोमोटिव ईसीयू कनेक्टर,4-1437290-0 सुपरसील ऑटोमोटिव ECU कनेक्टर,34 पिन सुपरसील ऑटोमोटिव ECU कनेक्टर |
||
विवरण

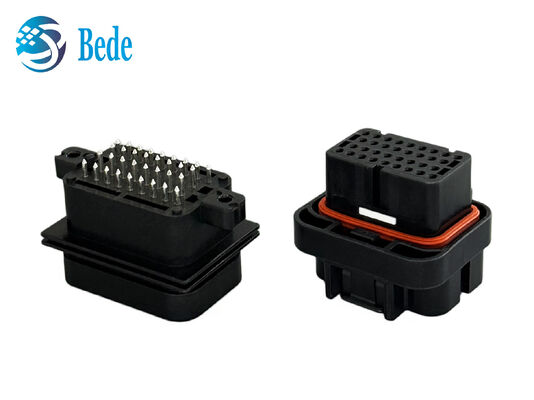

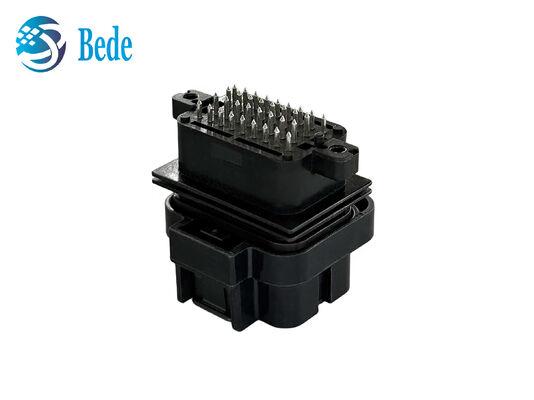

यह 34-पिन ऑटोमोटिव ईसीयू कनेक्टर वाहन इलेक्ट्रॉनिक नियंत्रण प्रणालियों में स्थिर विद्युत कनेक्शन के लिए डिज़ाइन किया गया है। SUPERSEAL 1.0 कनेक्टर प्रारूप पर आधारित, इसमें ऑटोमोटिव अनुप्रयोगों के लिए एक कॉम्पैक्ट 34-स्थिति लेआउट और एक सील संरचना है जहां सुरक्षा और कनेक्शन स्थिरता महत्वपूर्ण है। कनेक्टर हाउसिंग ऑटोमोटिव-ग्रेड इंजीनियरिंग प्लास्टिक से बना है, जबकि सीलिंग सिस्टम पानी, धूल और अन्य बाहरी दूषित पदार्थों से कनेक्शन क्षेत्र की रक्षा करने में मदद करता है। इसका वाटरप्रूफ डिज़ाइन कंपन, नमी और तापमान परिवर्तन जैसी सामान्य ऑटोमोटिव स्थितियों में स्थिर प्रदर्शन बनाए रखने में मदद करता है। कनेक्टर सेट में वायर-साइड और पीसीबी-साइड अनुप्रयोगों के लिए मेटिंग घटक शामिल हैं, जो सुरक्षित यांत्रिक जुड़ाव और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं। TE 4-1437290-0 और 2-6447232-3 के संगत विकल्प के रूप में डिज़ाइन किया गया, यह कनेक्टर ऑटोमोटिव वायरिंग हार्नेस, ईसीयू मॉड्यूल, सेंसर, लाइटिंग सिस्टम और अन्य इलेक्ट्रॉनिक नियंत्रण उपकरणों के लिए उपयुक्त है।
विनिर्देश
| उत्पाद प्रकार | ऑटोमोटिव ईसीयू कनेक्टर | कनेक्टर श्रृंखला | SUPERSEAL 1.0 संगत |
| कनेक्टर कॉन्फ़िगरेशन | प्लग और पीसीबी हेडर | पिच | 3.0 मिमी |
| स्थितियाँ | 34 | पंक्तियाँ | 4 |
| संपर्क प्रकार | सॉकेट / पिन | माउंटिंग | वायर-टू-बोर्ड / वायर-टू-डिवाइस |
| सील करने योग्य | हाँ |
उत्पाद सुविधाएँ
ऑटोमोटिव-ग्रेड इंजीनियरिंग प्लास्टिक से सील हाउसिंग संरचना के साथ बनाया गया है, जो वाहन इलेक्ट्रॉनिक प्रणालियों के लिए एक व्यावहारिक समाधान प्रदान करता है।
सीलिंग संरचना पानी, धूल और अन्य दूषित पदार्थों के प्रवेश को कम करने में मदद करती है, जिससे कनेक्टर गीले और उजागर ऑटोमोटिव वातावरण के लिए उपयुक्त हो जाता है।
34-स्थिति, 4-पंक्ति कॉन्फ़िगरेशन एक कॉम्पैक्ट कनेक्टर बॉडी में कई कनेक्शन बिंदु प्रदान करता है, जो ईसीयू और अन्य इलेक्ट्रॉनिक नियंत्रण प्रणालियों की वायरिंग आवश्यकताओं को पूरा करने में मदद करता है।
कीड संरचना और एकीकृत लॉकिंग सुविधा सही मेटिंग का मार्गदर्शन करने और वाहन संचालन के दौरान कनेक्टर को सुरक्षित रूप से संलग्न रखने में मदद करती है।
TE 4-1437290-0 और 2-6447232-3 के संगत विकल्प के रूप में डिज़ाइन किया गया, जो संगत ऑटोमोटिव कनेक्टर असेंबली को बदलने या विकसित करने के लिए एक व्यावहारिक विकल्प प्रदान करता है।
वायर-साइड कनेक्टर मानक क्रिम्पिंग प्रक्रियाओं का समर्थन करता है, जबकि पीसीबी-साइड हेडर थ्रू-होल सोल्डरिंग के लिए डिज़ाइन किया गया है, जो कुशल वायरिंग हार्नेस और पीसीबी असेंबली का समर्थन करता है।
अनुप्रयोग
ऑटोमोटिव वायरिंग हार्नेस
वायरिंग हार्नेस असेंबली के लिए उपयुक्त है जिसके लिए वाहन केबल और इलेक्ट्रॉनिक मॉड्यूल के बीच एक सुरक्षित, सील कनेक्शन की आवश्यकता होती है।
वाहन सेंसर
ईसीयू और नियंत्रण मॉड्यूल के साथ सेंसर को जोड़ने के लिए इस्तेमाल किया जा सकता है, जो ऑटोमोटिव इलेक्ट्रॉनिक प्रणालियों में स्थिर सिग्नल ट्रांसमिशन का समर्थन करता है।
बॉडी कंट्रोल सिस्टम
बॉडी इलेक्ट्रॉनिक्स जैसे लाइटिंग, डोर कंट्रोल, पावर मैनेजमेंट और अन्य वाहन नियंत्रण कार्यों के लिए उपयुक्त है जिनके लिए मल्टी-पोजीशन कनेक्शन की आवश्यकता होती है।
ऑटोमोटिव लाइटिंग सिस्टम
वाहन प्रकाश असेंबली में कनेक्शन बिंदुओं के लिए डिज़ाइन किया गया है, जिसमें नियंत्रण मॉड्यूल और वायरिंग हार्नेस इंटरफेस शामिल हैं।
औद्योगिक और ऑफ-रोड वाहन
सील डिज़ाइन को ट्रकों, कृषि मशीनरी, निर्माण वाहनों और अन्य मोबाइल उपकरणों में उपयोग किए जाने वाले इलेक्ट्रॉनिक नियंत्रण उपकरणों के लिए भी माना जा सकता है।
चरण 1 - घटकों की जाँच करें
असेंबली से पहले, कनेक्टर हाउसिंग, पीसीबी हेडर, टर्मिनलों, तारों, सील और सीलिंग प्लग की जाँच करें। सुनिश्चित करें कि सभी भाग साफ, सूखे और दिखाई देने वाली क्षति से मुक्त हैं।
चरण 2 - तारों को तैयार करें
आवेदन आवश्यकताओं के अनुसार उपयुक्त टर्मिनल और तार का चयन करें। कंडक्टर या इन्सुलेशन को नुकसान पहुंचाए बिना तार को सावधानीपूर्वक छीलें। तार से टर्मिनल को सुरक्षित रूप से संलग्न करने के लिए एक उपयुक्त क्रिम्पिंग टूल का उपयोग करें।
चरण 3 - टर्मिनलों को डालें
प्रत्येक क्रिम्प्ड टर्मिनल को कनेक्टर हाउसिंग के पीछे से सही कैविटी में डालें। लॉकिंग सुविधा संलग्न होने तक टर्मिनल को स्थिति में धकेलें। यह जांचने के लिए कि टर्मिनल ठीक से बनाए रखा गया है, तार को धीरे से खींचें।
चरण 4 - सीलिंग घटकों की जाँच करें
सुनिश्चित करें कि तार सील ठीक से स्थित और बैठे हैं। अप्रयुक्त कैविटी के लिए, सील संरचना को बनाए रखने और पानी और दूषित पदार्थों के प्रवेश को कम करने में मदद करने के लिए उपयुक्त सीलिंग प्लग स्थापित करें।

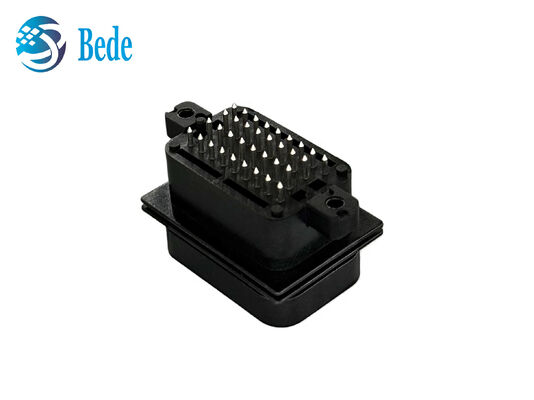

चरण 5 - पीसीबी हेडर स्थापित करें
पीसीबी लेआउट के अनुसार पीसीबी हेडर को लंबवत रूप से स्थित करें। संदर्भ कनेक्टर थ्रू-होल सोल्डर टर्मिनेशन विधि का उपयोग करता है। सोल्डरिंग के बाद, उचित विद्युत कनेक्शन और यांत्रिक स्थिरता की पुष्टि करने के लिए जोड़ों का निरीक्षण करें।

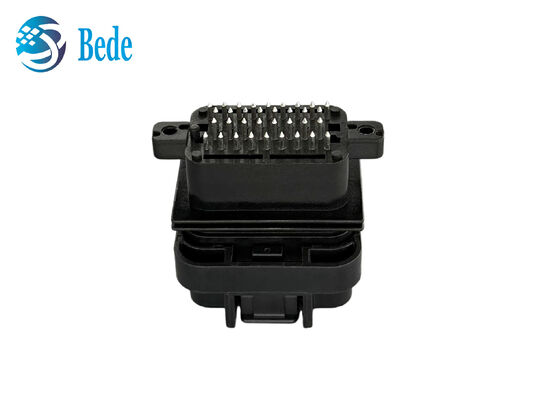

चरण 6 - कनेक्टर को मेट करें
मेटिंग से पहले वायर-साइड कनेक्टर और पीसीबी हेडर की कीड सुविधाओं को संरेखित करें। दोनों भागों को तब तक समान रूप से एक साथ धकेलें जब तक कि लॉकिंग तंत्र पूरी तरह से संलग्न न हो जाए। यदि भाग ठीक से संरेखित नहीं हैं तो कनेक्टर को जबरदस्ती न करें।
चरण 7 - अंतिम जाँच करें
सही टर्मिनल स्थिति, सुरक्षित लॉकिंग, उचित तार प्रतिधारण और दिखाई देने वाली क्षति के लिए पूर्ण असेंबली का निरीक्षण करें। वाहन या इलेक्ट्रॉनिक मॉड्यूल में स्थापना से पहले कनेक्टर पूरी तरह से बैठा हुआ है, इसकी पुष्टि करें।
असेंबली नोट्स
कनेक्टर डिजाइन और तार विनिर्देशों से मेल खाने वाले टर्मिनलों, सील, सीलिंग प्लग और क्रिम्पिंग टूल का उपयोग करें। बड़े पैमाने पर उत्पादन के लिए, उपयोग की जाने वाली वास्तविक सामग्री, उपकरण और निर्माण प्रक्रिया के अनुसार क्रिम्पिंग की स्थिति, सोल्डरिंग पैरामीटर और असेंबली प्रक्रियाओं को सत्यापित किया जाना चाहिए।
अक्सर पूछे जाने वाले प्रश्न
क्या 4-1437290-0 और 2-6447232-3 एक मिलान कनेक्टर जोड़ी हैं?
ए: हाँ। वे कनेक्टर सिस्टम के वायर-साइड और पीसीबी-साइड मेटिंग घटकों का प्रतिनिधित्व करते हैं।
क्या आप बड़े पैमाने पर उत्पादन से पहले नमूने प्रदान कर सकते हैं?
ए: हाँ। बड़े उत्पादन आदेश देने से पहले आयामी निरीक्षण, मेटिंग परीक्षण, असेंबली मूल्यांकन और अनुप्रयोग सत्यापन के लिए नमूने प्रदान किए जा सकते हैं।
इस कनेक्टर के लिए विशिष्ट लीड टाइम क्या है?
ए: लीड टाइम ऑर्डर की मात्रा, उत्पाद कॉन्फ़िगरेशन और उत्पादन आवश्यकताओं पर निर्भर करता है। मानक आदेशों के लिए, हम विशिष्ट ऑर्डर विवरण की समीक्षा के बाद अनुमानित डिलीवरी शेड्यूल की पुष्टि करेंगे।
क्या कनेक्टर को अनुकूलित किया जा सकता है?
ए: हम आपके आवेदन की आवश्यकताओं के आधार पर अनुकूलन विकल्पों पर चर्चा कर सकते हैं, जिसमें कनेक्टर कॉन्फ़िगरेशन, हाउसिंग डिजाइन, टर्मिनल व्यवस्था, तार असेंबली और पैकेजिंग शामिल हैं।
मैं कैसे पुष्टि कर सकता हूं कि यह कनेक्टर मेरे आवेदन के लिए उपयुक्त है?
ए: कृपया आवश्यक पिन गणना, मेटिंग कनेक्टर या संदर्भ भाग संख्या, तार का आकार, माउंटिंग विधि, पर्यावरणीय स्थितियां और आवेदन विवरण प्रदान करें। हमारी टीम तब कनेक्टर कॉन्फ़िगरेशन और संगतता की जांच करने में मदद कर सकती है।
