उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शृंखला: | एएमपी सुपरसील 16 | नत्थी करना: | 35 पिन |
|---|---|---|---|
| स्त्री भाग संख्या: | 1-776164-1 | पुरुष भाग संख्या: | 1-776180-1 |
| सामग्री: | स्वाभाविक | रंग: | काला लाल |
| प्रमुखता देना: | 776164-1 ऑटोमोबाइल ECU कनेक्टर,35 पिन ऑटोमोटिव ECU कनेक्टर,1-776180-1 ऑटोमोटिव ईसीयू कनेक्टर |
||

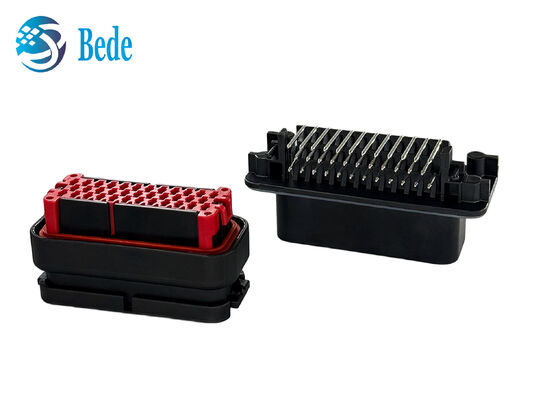

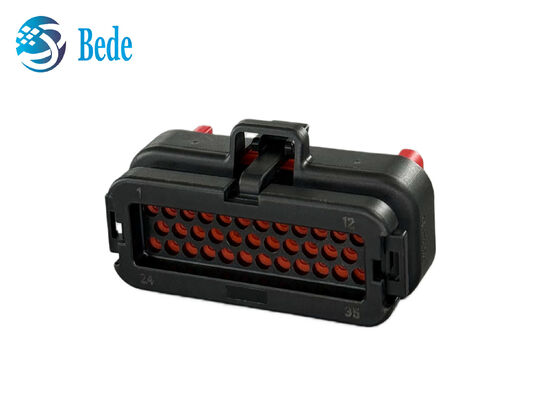

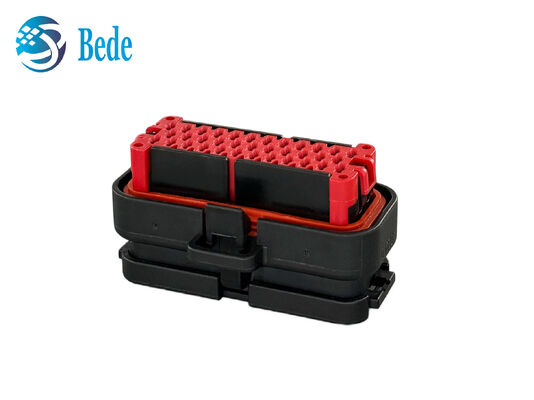

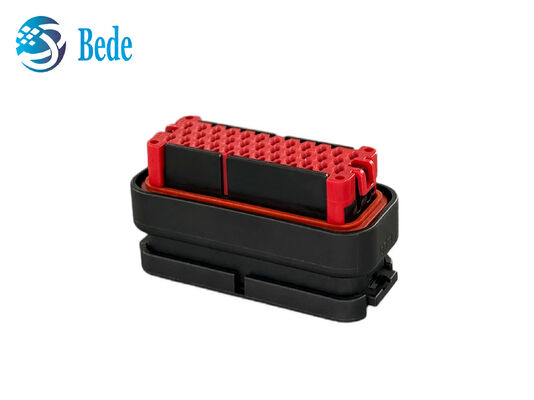

वायरिंग प्रणालियों के लिए जिन्हें छोटी जगह में कई कनेक्शन बिंदुओं की आवश्यकता होती है, AMPSEAL 776180-1 और 776164-1 एक उपयोगी 35-स्थिति कनेक्टर समाधान प्रदान करते हैं।दोनों भागों में एक 4 मिमी केंद्र रेखा है और एक बोर्ड-टू-वायर कनेक्शन प्रणाली के हिस्से के रूप में काम करने के लिए डिज़ाइन किया गया है. 776180-1 एक राइट-एंगल पीसीबी हेडर है, जबकि 776164-1 केबल पक्ष के लिए एक सील आवास है।
तीन पंक्तियों के संपर्क के साथ, यह कनेक्टर सेट तारों को क्रम में रखने में मदद करता है और विद्युत उपकरणों के अंदर स्थान बचाता है। सील डिजाइन पानी और धूल को संपर्क क्षेत्र से दूर रखने में मदद करता है।यह भी केबल पक्ष और पीसीबी पक्ष के बीच एक ठोस कनेक्शन प्रदान करता है.
यह एएमपीएसईएएल कनेक्टर सेट ऑटोमोटिव उपकरण, नियंत्रण बक्से, बिजली प्रणाली और औद्योगिक मशीनों के लिए उपयुक्त हो सकता है। यह उपकरण मरम्मत, भाग प्रतिस्थापन,और नई परियोजनाओं है कि एक 35-स्थिति सील कनेक्टर की जरूरत है4 मिमी कनेक्टर, 35 पिन पीसीबी हेडर या एएमपीएसईएएल सील कनेक्टर की तलाश करने वाले खरीदारों के लिए, ये दो भाग संख्याएं विभिन्न कनेक्शन आवश्यकताओं के लिए उपयोगी विकल्प प्रदान करती हैं।
| उत्पाद श्रृंखला | एम्पसेल | भाग नं. | 776180-1 / 776164-1 |
| पद | 35 | संपर्क प्रकार | पिन/सोकेट |
| पंक्तियाँ | 3 | पिच | 4 मिमी |
35-स्थिति डिजाइन
तीन पंक्तियों में 35 पदों के साथ, यह एएमपीएसईएएल कनेक्टर सेट एक ही स्थान पर कई तारों को जोड़ सकता है। 4 मिमी केंद्र रेखा संपर्कों को एक सुव्यवस्थित लेआउट में रखती है और सही कनेक्टर भागों को मिलान करने में मदद करती है।

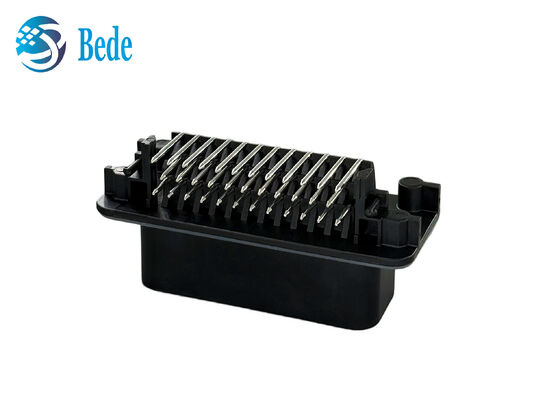

दाएं कोण वाला पीसीबी हेडर
776180-1 में पीसीबी माउंटिंग के लिए एक राइट-एंगल डिज़ाइन है। इसके पिन संपर्क छेद के माध्यम से मिलाप द्वारा सर्किट बोर्ड से कनेक्ट होते हैं।यह संरचना एक सीधी पीसीबी हेडर से अलग है और कनेक्टर एक स्पष्ट आकार देता है.
पिन और सॉकेट संपर्क
दोनों भागों में अलग-अलग संपर्क डिजाइन हैं। 776180-1 टिन-प्लेटिंग के साथ पिन संपर्क का उपयोग करता है, जबकि 776164-1 सॉकेट संपर्क का उपयोग करता है।यह डिजाइन दो पक्षों को जोड़ने के लिए अनुमति देता है जब सही मिलान भागों का उपयोग किया जाता है.
कुंजीकृत डिजाइन
एक कुंजी आकार दो कनेक्टर भागों को सही स्थिति में मार्गदर्शन करने में मदद करता है। 776180-1 और 776164-1 में अलग कुंजी कोड हैं, इसलिए उपयोग से पहले मिलान भागों की जांच की जानी चाहिए।
थ्रू-होल माउंटिंग डिज़ाइन
776180-1 में प्रिंटेड सर्किट बोर्ड में छेद के माध्यम से जाने के लिए डिज़ाइन किए गए पिन हैं। यह माउंटिंग शैली हेडर को बोर्ड पर मिलाया जाने की अनुमति देती है और इसे स्थिर रखने में मदद करती है।यह पीसीबी लेआउट के लिए एक उपयोगी डिजाइन है जिसमें एक राइट-एंगल कनेक्टर की आवश्यकता होती है.
ऑटोमोबाइल इलेक्ट्रिकल सिस्टम
मोटर वाहन विद्युत प्रणालियों में, AMPSEAL 776180-1 और 776164-1 को नियंत्रण बोर्डों और केबल इकाइयों के बीच कनेक्शन के लिए विचार किया जा सकता है। वे वाहन नियंत्रण इकाइयों के लिए उपयुक्त हो सकते हैं,पावर कंट्रोल सिस्टम, और अन्य विद्युत भागों को एक कनेक्टर में कई तारों की आवश्यकता होती है।
निर्माण और कृषि मशीनरी
निर्माण मशीनरी और कृषि उपकरण मोटर, रोशनी, सेंसर और अन्य भागों को नियंत्रित करने के लिए विद्युत प्रणालियों का उपयोग करते हैं।यह कनेक्टर सेट इन मशीनों में इस्तेमाल नियंत्रण इकाइयों और केबल इकाइयों के लिए उपयुक्त हो सकता है, जहां एक सुरक्षित विद्युत कनेक्शन की आवश्यकता है।
औद्योगिक मशीन प्रणाली
कई औद्योगिक मशीनें अपने मुख्य भागों को नियंत्रित करने के लिए सर्किट बोर्ड का उपयोग करती हैं। 776180-1 और 776164-1 मशीन नियंत्रण इकाइयों, स्वचालित उपकरण,और कारखाने प्रणाली है कि एक पीसीबी और एक केबल विधानसभा के बीच कनेक्शन की जरूरत है.
उपकरण की मरम्मत और प्रतिस्थापन
मरम्मत के दौरान, विद्युत कनेक्शन को बहाल करने के लिए क्षतिग्रस्त कनेक्टर को बदलना पड़ सकता है।इन भाग संख्याओं को मरम्मत और प्रतिस्थापन परियोजनाओं के लिए विचार किया जा सकता है जब मौजूदा कनेक्टर डिजाइन, पिन लेआउट, और संभोग भाग मेल खाते हैं।
AMPSEAL 776180-1 और 776164-1 कनेक्टर सेट का उपयोग किसके लिए किया जाता है?
उत्तरः ये कनेक्टर भाग पीसीबी और केबल असेंबली के बीच विद्युत कनेक्शन के लिए डिज़ाइन किए गए हैं। उनका उपयोग ऑटोमोटिव उपकरण, औद्योगिक नियंत्रण इकाइयों, बिजली प्रणालियों,और अन्य विद्युत उपकरण.
क्या मैं 776180-1 और 776164-1 को अलग से खरीद सकता हूँ?
एकः हाँ, आप हमें या तो अलग से या एक साथ भाग खरीदने के बारे में पूछ सकते हैं। कृपया हमें भाग संख्या और आदेश मात्रा भेजें ताकि हम उपलब्धता और कीमत की जांच कर सकें।
आप शिपमेंट से पहले उत्पाद की गुणवत्ता की जांच कैसे करते हैं?
एकः हम शिपमेंट से पहले उत्पाद की उपस्थिति, भाग संख्या, आयाम और अन्य सहमत आवश्यकताओं की जांच कर सकते हैं। आदेश देने से पहले हमारी बिक्री टीम के साथ अंतिम निरीक्षण विवरण की पुष्टि की जा सकती है।
क्या मैं थोक आदेश देने से पहले एक नमूना प्राप्त कर सकता हूँ?
एकः कृपया आवश्यक भाग संख्या और मात्रा के साथ हमसे संपर्क करें। हम नमूना उपलब्धता की जांच कर सकते हैं और आप थोक आदेश रखने से पहले नमूना लागत और वितरण समय पर चर्चा कर सकते हैं।
उद्धरण मांगते समय मुझे क्या जानकारी देनी चाहिए?
एकः हाँ. कृपया हमें भाग संख्या, आवश्यक मात्रा, वितरण देश, और किसी भी विशेष आवश्यकताओं भेजें. यह हमें अपनी परियोजना के लिए एक उपयुक्त मूल्य और वितरण योजना तैयार करने में मदद करता है.
