उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नत्थी करना: | 35 पिन | शृंखला: | एम्पसील |
|---|---|---|---|
| स्त्री भाग संख्या: | 1-776164-1 | पुरुष भाग संख्या: | 1-776231-1 |
| सामग्री: | स्वाभाविक | तापमान की रेंज: | -40 ℃ ~ + 125 ℃ |
| प्रमुखता देना: | 35-पिन ऑटोमोटिव ईसीयू कनेक्टर,1-776164-1 ऑटोमोटिव ईसीयू कनेक्टर,AMP ऑटोमोटिव ईसीयू कनेक्टर |
||

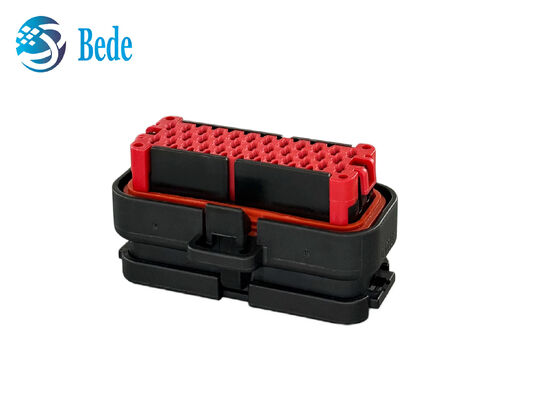

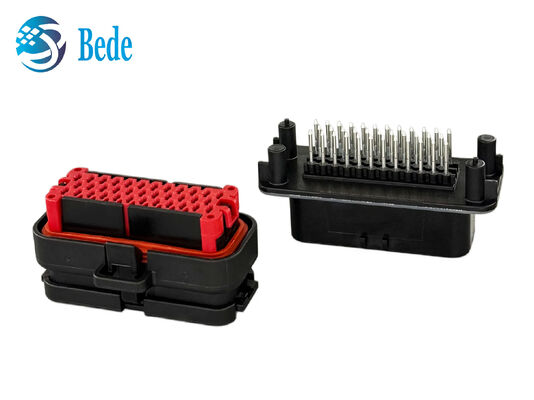

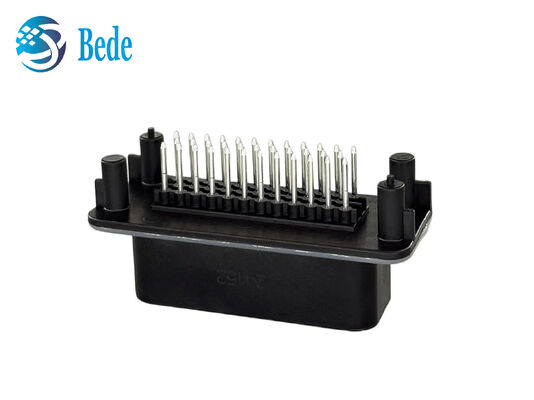

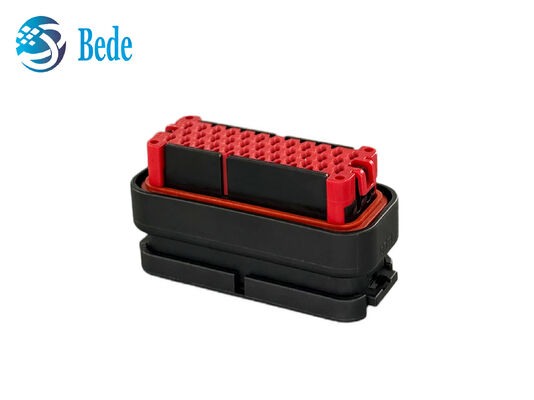

उन परियोजनाओं के लिए जिन्हें कॉम्पैक्ट मल्टी-पोजीशन कनेक्शन की आवश्यकता होती है, 776164-1 और 776231-1 जोड़ी एक व्यावहारिक वायर-टू-बोर्ड समाधान प्रदान करती है।दोनों भागों AMPSEAL कनेक्टर परिवार का हिस्सा हैं और 35 पदों के साथ एक 4 मिमी केंद्र रेखा का उपयोग. 776164-1 तार के पक्ष पर काम करता है, जबकि 776231-1 एक ऊर्ध्वाधर पीसीबी हेडर है, जो केबल और सर्किट बोर्ड के बीच एक मिलान कनेक्शन बनाता है।
एक सील आवास डिजाइन उपकरण में कनेक्शन की रक्षा करने में मदद करता है जहां नमी, धूल, या बाहरी परिस्थितियां चिंता का विषय हो सकती हैं।काले आवास एक स्पष्ट कुंजी संरचना और सही संभोग और स्थिर विधानसभा का समर्थन करने के लिए ताला डिजाइन हैतीन पंक्तियों का लेआउट बहुत अधिक जगह नहीं लेते हुए कई कनेक्शन बिंदु प्रदान करता है।
यह उत्पाद 776164-1 और 776231-1 विनिर्देशों के आधार पर वैकल्पिक कनेक्टर समाधान की तलाश करने वाले ग्राहकों के लिए उपयुक्त है। यह नमूना परीक्षण, छोटे आदेशों,और बड़े उत्पादन परियोजनाओं.
| भाग नं. | 776164-1 / 776231-1 | श्रृंखला | एम्पसेल |
| पद | 35 | पंक्तियाँ | 3 |
| संपर्क प्रकार | सोकेट/पिन | संबंध | वायर-टू-बोर्ड |
| केंद्र रेखा | 4 मिमी | सील करना | सील करने योग्य |

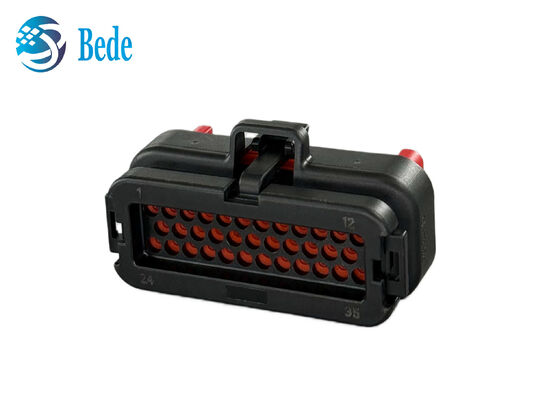

35-स्थिति लेआउट
3 पंक्तियों में व्यवस्थित 35 संपर्कों के साथ, कनेक्टर एक स्पष्ट और कॉम्पैक्ट संपर्क लेआउट प्रदान करता है। 4 मिमी केंद्र रेखा टर्मिनलों को समान रूप से दूर रखता है।
स्पष्ट कुंजी संरचना
कुंजी वाले आवास विवरण सही संभोग दिशा निर्धारित करने में मदद करते हैं और गलत असेंबली की संभावना को कम करते हैं।
सुरक्षित तालाबंदी डिजाइन
एक अंतर्निहित तालाबंदी संरचना जोड़ने के बाद कनेक्टर भागों को एक साथ रखने में मदद करती है और एक स्थिर कनेक्शन का समर्थन करती है।
विभिन्न संपर्क डिजाइन
776164-1 पर सॉकेट संपर्क का उपयोग किया जाता है, जबकि 776231-1 में पिन संपर्क का उपयोग किया जाता है। उनका मिलान संपर्क डिजाइन पूर्ण कनेक्टर जोड़ी बनाता है।
सॉकेट और पिन संपर्क डिजाइन
776164-1 सॉकेट संपर्क का उपयोग करता है, जबकि 776231-1 पिन संपर्क का उपयोग करता है। दोनों डिजाइन तार और पीसीबी कनेक्शन के लिए एक मिलान कनेक्शन प्रणाली बनाते हैं।
ट्रक और बस उपकरण
ट्रकों और बसों में विद्युत प्रणालियों में इस कनेक्टर जोड़ी का उपयोग किया जा सकता है जहां एक कॉम्पैक्ट लेआउट में कई पावर या सिग्नल लाइनों को कनेक्ट करने की आवश्यकता होती है।
निर्माण मशीनरी
खुदाई मशीनों, लोडरों, ट्रेंचरों और अन्य भारी उपकरणों के अंदर, यह नियंत्रण बक्से और संबंधित विद्युत प्रणालियों को फिट करता है।
औद्योगिक नियंत्रण उपकरण
नियंत्रण पैनलों, नियंत्रण मॉड्यूल और औद्योगिक उपकरणों के भीतर, 35-स्थिति डिजाइन बिजली और सिग्नल कनेक्शन का समर्थन करता है।
कृषि मशीनरी
ट्रैक्टर, कृषि मशीनरी, फोर्कलिफ्ट और इलेक्ट्रॉनिक नियंत्रण इकाइयों वाले अन्य उपकरण अपने वायरिंग सिस्टम में इस कनेक्टर जोड़ी को शामिल कर सकते हैं।
776164-1 और 776231-1 का प्रयोग किसके लिए किया जाता है?
एः वे तार-टू-बोर्ड और तार-टू-डिवाइस कनेक्शन के लिए एक मिलान कनेक्टर जोड़ी बनाते हैं। 776164-1 तार-साइड आवास है, जबकि 776231-1 ऊर्ध्वाधर पीसीबी हेडर है।
कनेक्टर आवास के लिए किस सामग्री का प्रयोग किया जाता है?
उत्तर: आवास पीबीटी से बना है और काले रंग में उपलब्ध है।
क्या मैं 776164-1 और 776231-1 को अलग से ऑर्डर कर सकता हूँ?
एकः हाँ. दो मॉडल अलग से आदेश दिया जा सकता है. उपलब्ध मात्रा और आदेश विवरण के लिए कृपया हमसे संपर्क करें.
क्या बड़े आदेश से पहले नमूने का आदेश दिया जा सकता है?
एकः हाँ, बड़े उत्पादन के आदेश से पहले उत्पाद की जांच और असेंबली परीक्षण के लिए नमूने की व्यवस्था की जा सकती है।
उत्पादन के दौरान आप उत्पाद की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः हम उत्पादन के विभिन्न चरणों में उत्पाद की जांच करते हैं। मुख्य बिंदुओं में उत्पाद का आकार, आकार, सामग्री, उपस्थिति और भाग विवरण शामिल हैं।
आप किस भुगतान पद्धति को स्वीकार करते हैं?
उत्तर: हम सामान्यतः टी/टी और वेस्टर्न यूनियन स्वीकार करते हैं, जबकि आदेश के अनुसार अन्य भुगतान विधियों पर चर्चा की जा सकती है।
