| नत्थी करना: | 23पिन | पंक्तियों: | 3 |
|---|---|---|---|
| शैल सामग्री: | स्वाभाविक | संपर्क चढ़ाना: | सोना (एयू) |
| तापमान की रेंज: | -40 ℃ ~ + 125 ℃ | सील: | हाँ |
| प्रमुखता देना: | 23 पिन ऑटोमोबाइल पीसीबी कनेक्टर,दाएं कोण D-SUB कनेक्टर,AMPSEAL पीसीबी हेडर कनेक्टर |
||

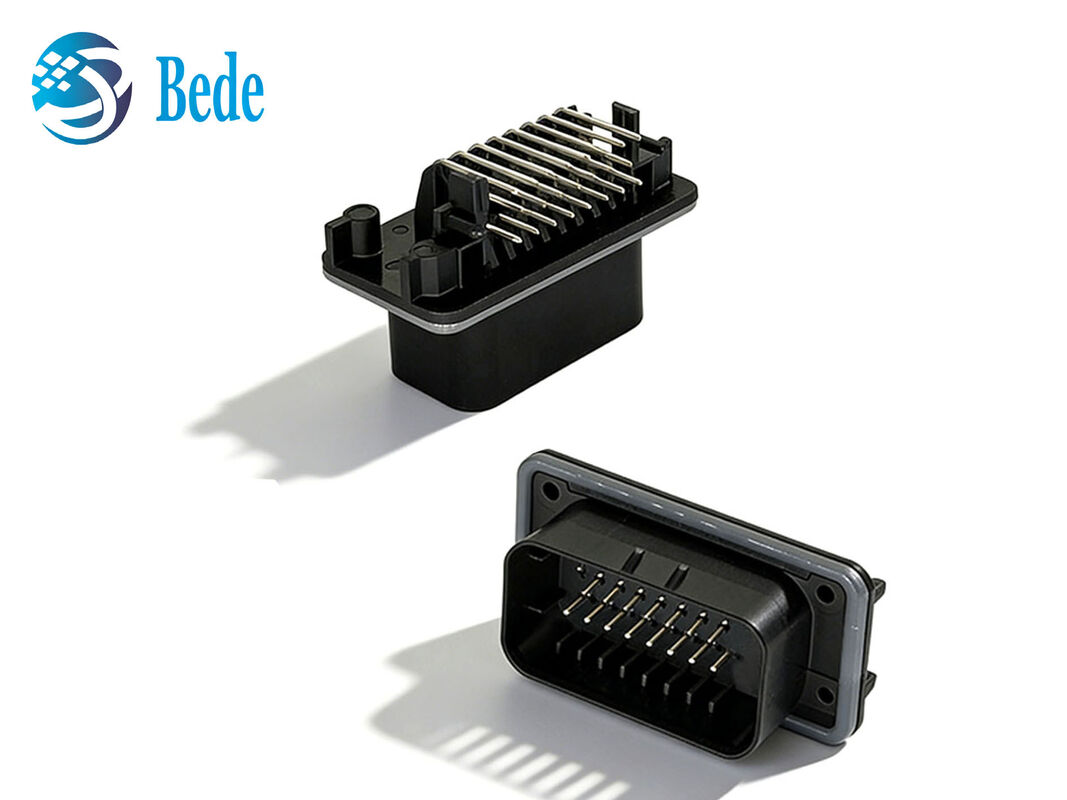

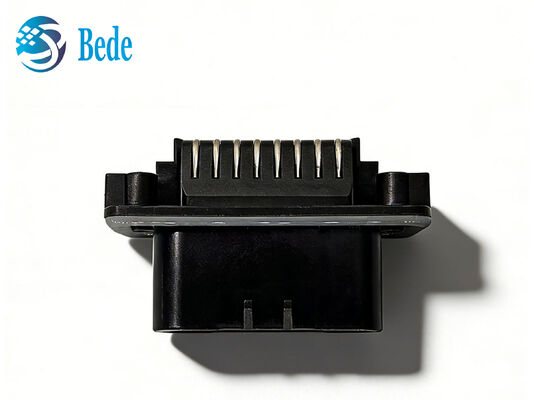

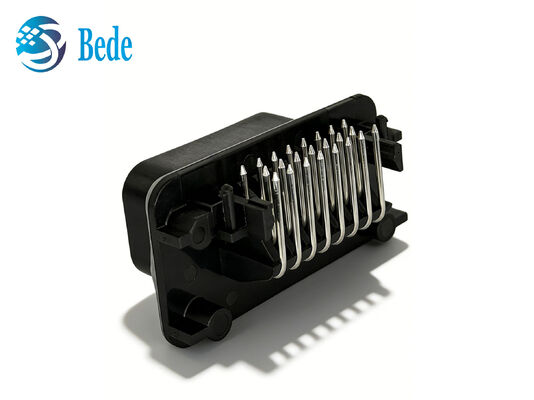

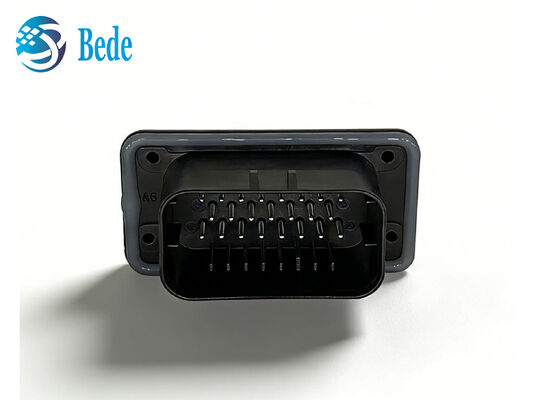

1-776087-1 23-पिन राइट एंगल ऑटोमोटिव पीसीबी कनेक्टर एक कॉम्पैक्ट वायर-टू-बोर्ड समाधान है जिसे ऑटोमोटिव इलेक्ट्रॉनिक असेंबली और वाहन विद्युत प्रणालियों के लिए डिज़ाइन किया गया है। इसमें 4 मिमी सेंटरलाइन के साथ 23-पोजीशन, 3-रो कॉन्फ़िगरेशन है, जो अपेक्षाकृत कॉम्पैक्ट पीसीबी लेआउट के भीतर कई कनेक्शन पॉइंट प्रदान करता है। राइट-एंगल डिज़ाइन मेटिंग हार्नेस को साइड से कनेक्ट करने की अनुमति देता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां पीसीबी स्पेस और कनेक्टर ओरिएंटेशन पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।
कनेक्टर को थ्रू-होल पीसीबी माउंटिंग के लिए डिज़ाइन किया गया है और यह मांग वाले ऑपरेटिंग वातावरण में अतिरिक्त सुरक्षा प्रदान करने के लिए एक सील हाउसिंग का उपयोग करता है। गोल्ड-प्लेटेड संपर्क स्थिर विद्युत कनेक्शन का समर्थन करते हैं और लगातार संपर्क प्रदर्शन बनाए रखने में मदद करते हैं। विशिष्ट अनुप्रयोगों में ऑटोमोटिव कंट्रोल मॉड्यूल, पीसीबी असेंबली, वाहन वायरिंग सिस्टम और इलेक्ट्रॉनिक उपकरण शामिल हैं।
| उत्पाद प्रकार | ऑटोमोटिव पीसीबी कनेक्टर | भाग संख्या | 1-776087-1 |
| पदों की संख्या | 23 | माउंटिंग ओरिएंटेशन | राइट एंगल |
| कनेक्टर प्रकार | वायर-टू-बोर्ड | पिच | 4.0 मिमी |
| पीसीबी टर्मिनेशन | थ्रू-होल सोल्डर | ऑपरेटिंग तापमान | -40°C से +125°C |
23-पिन, 3-रो कॉन्फ़िगरेशन
मल्टी-सर्किट ऑटोमोटिव पीसीबी असेंबली के लिए उपयुक्त, तीन-रो लेआउट में 23 कनेक्शन पोजीशन प्रदान करता है।
राइट-एंगल पीसीबी माउंटिंग
90-डिग्री माउंटिंग ओरिएंटेशन मेटिंग हार्नेस को साइड से आने की अनुमति देता है, जिससे सीमित पीसीबी स्पेस में कनेक्टर रूटिंग में सुधार करने में मदद मिलती है।
थ्रू-होल सोल्डर टर्मिनेशन
थ्रू-होल पीसीबी इंस्टॉलेशन के लिए डिज़ाइन किया गया है, जो कनेक्टर और सर्किट बोर्ड के बीच एक सुरक्षित सोल्डर कनेक्शन प्रदान करता है।
4 मिमी संपर्क पिच
एक 4 मिमी सेंटरलाइन संपर्कों के बीच एक परिभाषित रिक्ति प्रदान करती है और एक संरचित पीसीबी कनेक्शन लेआउट का समर्थन करती है।
ऑटोमोटिव इलेक्ट्रॉनिक कंट्रोल यूनिट (ईसीयू)
पीसीबी-आधारित नियंत्रण मॉड्यूल के लिए उपयुक्त है जिन्हें सर्किट बोर्ड और वाहन वायरिंग हार्नेस के बीच कई पावर और सिग्नल कनेक्शन की आवश्यकता होती है।
वाहन विद्युत प्रणालियाँ
कनेक्टर का उपयोग वाहन विद्युत असेंबली में किया जा सकता है जहां संगठित हार्नेस रूटिंग के लिए बोर्ड-माउंटेड, राइट-एंगल कनेक्शन की आवश्यकता होती है।
बॉडी कंट्रोल इलेक्ट्रॉनिक्स
वाहन बॉडी इलेक्ट्रॉनिक्स और नियंत्रण मॉड्यूल पर लागू किया जा सकता है जो एक पीसीबी कनेक्शन इंटरफ़ेस के भीतर कई सिग्नल और पावर सर्किट को जोड़ते हैं।
ऑटोमोटिव वायरिंग हार्नेस सिस्टम
वायर-टू-बोर्ड कॉन्फ़िगरेशन वाहन वायरिंग हार्नेस और पीसीबी-माउंटेड इलेक्ट्रॉनिक मॉड्यूल के बीच एक व्यावहारिक इंटरफ़ेस प्रदान करता है।
औद्योगिक इलेक्ट्रॉनिक उपकरण
कनेक्टर प्रारूप पर औद्योगिक नियंत्रण उपकरण और इलेक्ट्रॉनिक असेंबली के लिए भी विचार किया जा सकता है जहां सील, राइट-एंगल बोर्ड कनेक्शन की आवश्यकता होती है।
1-776087-1 किस प्रकार का कनेक्टर है?
ए: यह एक 23-पोजीशन, 3-रो, राइट-एंगल वायर-टू-बोर्ड पीसीबी कनेक्टर है जिसे बोर्ड-माउंट अनुप्रयोगों के लिए डिज़ाइन किया गया है।
कनेक्टर को पीसीबी पर कैसे माउंट किया जाता है?
कनेक्टर थ्रू-होल सोल्डर टर्मिनेशन का उपयोग करता है, जिससे पिन को सीधे प्रिंटेड सर्किट बोर्ड पर सोल्डर किया जा सकता है।
क्या आप थोक ऑर्डर से पहले नमूने प्रदान कर सकते हैं?
ए: हाँ। बड़े पैमाने पर उत्पादन से पहले नमूनों पर चर्चा की जा सकती है ताकि ग्राहक आयामों, मेटिंग प्रदर्शन, पीसीबी इंस्टॉलेशन और एप्लिकेशन संगतता को सत्यापित कर सकें।
इस उत्पाद के लिए लीड टाइम क्या है?
ए: लीड टाइम आम तौर पर ऑर्डर की मात्रा और उत्पादन आवश्यकताओं पर निर्भर करता है। कृपया एक विशिष्ट कोटेशन और शेड्यूल के लिए अपनी आवश्यक मात्रा और डिलीवरी गंतव्य के साथ हमसे संपर्क करें।
क्या आप अनुकूलित कनेक्टर आवश्यकताओं का समर्थन कर सकते हैं?
ए: विभिन्न पिन कॉन्फ़िगरेशन, कीइंग आवश्यकताओं, हाउसिंग डिज़ाइन, या अन्य कनेक्टर विनिर्देशों वाली परियोजनाओं के लिए, कृपया अपने चित्र या तकनीकी आवश्यकताएं प्रदान करें ताकि हम उपलब्ध विकल्पों का मूल्यांकन कर सकें।
