| शृंखला: | 070 इकोनोसील मार्क-2 | पदों की संख्या: | 3 |
|---|---|---|---|
| पंक्तियों की संख्या: | 1 | आवास सामग्री: | स्वाभाविक |
| तापमान की रेंज: | -30°C ~ +105°C | ||
| प्रमुखता देना: | 3 पिन ऑटोमोटिव कनेक्टर हाउसिंग,ब्लैक वायर-टू-वायर कनेक्टर प्लग,ऑटोमोटिव कनेक्टर प्लग और सॉकेट |
||

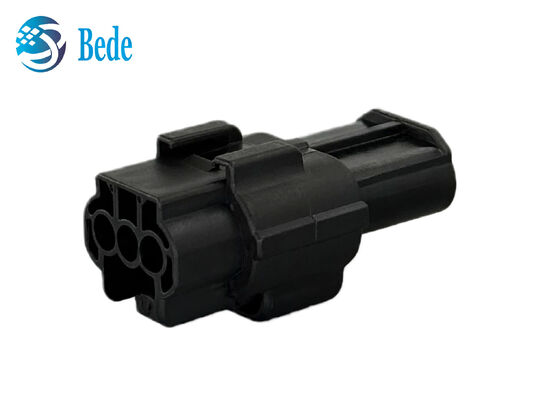

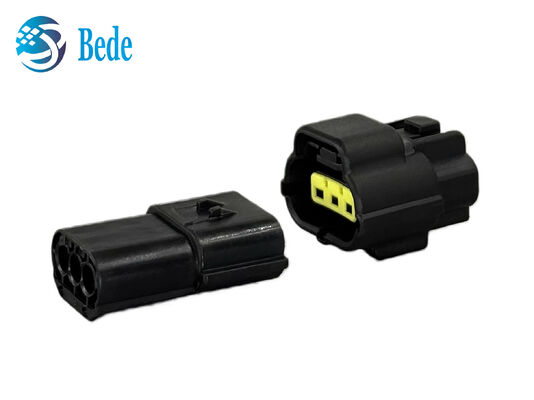

174357-2 और 174359-2 3-पोजीशन ऑटोमोटिव कनेक्टर हाउसिंग हैं जो वायर-टू-वायर कनेक्शन सिस्टम के लिए डिज़ाइन किए गए हैं। वे Econoseal कनेक्टर परिवार का हिस्सा हैं और 4.8 मिमी सेंटरलाइन का उपयोग करते हैं जिसमें एक काला PBT हाउसिंग होता है। दो मॉडल विभिन्न टर्मिनल प्रकारों के लिए डिज़ाइन किए गए हैं, जिसमें 174357-2 फीमेल टर्मिनलों के साथ उपयोग किया जाता है और 174359-2 मेल टर्मिनलों के साथ उपयोग किया जाता है। यह उन्हें पावर वायरिंग और केबल असेंबली के लिए मिलान कनेक्टर सेट बनाने के लिए एक व्यावहारिक विकल्प बनाता है।
दोनों हाउसिंग में एक आयताकार आकार और 180° केबल एग्जिट होता है, जो सीमित इंस्टॉलेशन स्पेस में वायरिंग को साफ रखने में मदद करता है। हाउसिंग डिज़ाइन में मेटिंग दिशा को गाइड करने में मदद करने के लिए एक पोलराइजिंग सुविधा भी शामिल है। रेटेड ऑपरेटिंग तापमान रेंज -30°C से 105°C है, जो कनेक्टर को कई ऑटोमोटिव और औद्योगिक वायरिंग वातावरण के लिए उपयुक्त बनाता है। उनके कॉम्पैक्ट 3-पिन लेआउट और सरल वायर-टू-वायर डिज़ाइन के साथ, ये कनेक्टर हाउसिंग प्रतिस्थापन, मरम्मत और नए केबल असेंबली प्रोजेक्ट के लिए उपयुक्त हैं जहां 3-पिन ऑटोमोटिव कनेक्टर की आवश्यकता होती है।
| भाग संख्या | 174357-2 / 174359-2 | कनेक्टर प्रकार | ऑटोमोटिव कनेक्टर हाउसिंग |
| टर्मिनल प्रकार | फीमेल / मेल | पोजीशन | 3 |
| सेंटरलाइन | 4.8 मिमी | संपर्क आकार | 1.8 मिमी |
| सामग्री | PBT |
साफ 3-पिन लेआउट
तीन संपर्क पोजीशन एक सरल लेआउट में व्यवस्थित हैं, जो हाउसिंग को एक साफ उपस्थिति देता है और कनेक्टर संरचना की पहचान करना आसान बनाता है।
4.8 मिमी संपर्क रिक्ति
पोजीशन के बीच 4.8 मिमी सेंटरलाइन का उपयोग किया जाता है। नियमित रिक्ति तीन-पिन कनेक्टर लेआउट को स्पष्ट और अच्छी तरह से व्यवस्थित रखने में मदद करती है।
सीधी केबल व्यवस्था
180° केबल एग्जिट के साथ, तार कनेक्टर बॉडी की दिशा में ही निकल सकते हैं। यह तैयार केबल असेंबली को अधिक व्यवस्थित उपस्थिति देता है।
डिज़ाइन द्वारा मेटिंग मार्गदर्शन
मेटिंग दिशा को गाइड करने के लिए हाउसिंग में एक पोलराइजिंग सुविधा निर्मित है। यह असेंबली के दौरान कनेक्टर भागों को सही ढंग से संरेखित करने में मदद करता है।
मजबूत लॉकिंग संरचना
हाउसिंग में मेटिंग के बाद कनेक्टर भागों को स्थिति में रखने में मदद करने के लिए एक लॉकिंग डिज़ाइन शामिल है। लॉकिंग संरचना उनके टर्मिनल डिज़ाइन के अनुसार दो मॉडल के बीच भिन्न होती है।
फ्री-हैंगिंग हाउसिंग शैली
इस हाउसिंग डिज़ाइन के लिए किसी पीसीबी माउंटिंग की आवश्यकता नहीं है। फ्री-हैंगिंग संरचना कनेक्टर को सीधे बोर्ड पर फिक्स होने के बजाय केबल असेंबली का हिस्सा बने रहने की अनुमति देती है।
ऑटोमोटिव वायरिंग सिस्टम
इन 3-पिन कनेक्टर हाउसिंग का उपयोग वाहन वायरिंग प्रोजेक्ट में किया जा सकता है जहां वायर-टू-वायर पावर कनेक्शन की आवश्यकता होती है। उन्हें वाहन के विभिन्न हिस्सों के अंदर केबल असेंबली में शामिल किया जा सकता है।
इलेक्ट्रिकल उपकरण वायरिंग
कनेक्टर सेट को इलेक्ट्रिकल उपकरणों के लिए भी माना जा सकता है जहां अलग-अलग तारों को एक कॉम्पैक्ट वायर-टू-वायर कनेक्टर संरचना के माध्यम से जोड़ा जाना चाहिए।
पावर केबल प्रोजेक्ट
इन कनेक्टर्स का उपयोग केबल प्रोजेक्ट में किया जा सकता है जिन्हें पावर वायरिंग के लिए एक छोटे मल्टी-पोजीशन कनेक्टर की आवश्यकता होती है।
छोटे पावर कनेक्शन असेंबली
3-पोजीशन फॉर्मेट छोटे केबल समूहों के लिए उपयोगी है जहां कई पावर तारों को एक कनेक्टर हाउसिंग में व्यवस्थित करने की आवश्यकता होती है, बजाय अलग-अलग सिंगल-वायर कनेक्शन का उपयोग करने के।
बॉडी इलेक्ट्रिकल सिस्टम
वाहन बॉडी वायरिंग के लिए, इन 3-पिन कनेक्टर हाउसिंग को इलेक्ट्रिकल पार्ट्स, कंट्रोल यूनिट और अन्य वाहन उपकरणों के आसपास उपयोग किए जाने वाले केबल सेट में शामिल किया जा सकता है।
क्या 174357-2 और 174359-2 एक ही कनेक्टर हैं?
ए: वे एक ही कनेक्टर परिवार के भीतर मिलान प्रकार हैं, लेकिन वे बिल्कुल एक ही भाग नहीं हैं। 174357-2 फीमेल टर्मिनलों के लिए डिज़ाइन किया गया है, जबकि 174359-2 मेल टर्मिनलों के लिए डिज़ाइन किया गया है।
क्या इन कनेक्टर्स का उपयोग वायर-टू-वायर कनेक्शन के लिए किया जा सकता है?
ए: हाँ। दोनों मॉडल वायर-टू-वायर कनेक्टर हाउसिंग के रूप में सूचीबद्ध हैं। वे सीधे पीसीबी माउंटिंग के बजाय तारों और केबल असेंबली के साथ उपयोग के लिए डिज़ाइन किए गए हैं।
कनेक्टर हाउसिंग के लिए किस सामग्री का उपयोग किया जाता है?
ए: हाउसिंग PBT से बना है और इसमें काला फिनिश है। यह 3-पिन कनेक्टर हाउसिंग को एक मजबूत संरचना और एक साफ उपस्थिति देता है।
क्या आप 174357-2 और 174359-2 को अलग-अलग भागों के रूप में या एक सेट के रूप में आपूर्ति करते हैं?
ए: हम आपकी परियोजना की आवश्यकताओं के अनुसार कनेक्टर हाउसिंग की आपूर्ति कर सकते हैं। यदि आपको एक केबल असेंबली के लिए मेल और फीमेल हाउसिंग दोनों प्रकारों की आवश्यकता है, तो कृपया ऑर्डर करने से पहले हमें आवश्यक मात्रा और टर्मिनल विवरण बताएं।
क्या मैं बड़ी मात्रा से पहले एक नमूना ऑर्डर कर सकता हूँ?
ए: हाँ। बड़े ऑर्डर देने से पहले आप हाउसिंग, उपस्थिति, फिट और असेंबली आवश्यकताओं की जांच कर सकें, इसके लिए बड़े पैमाने पर उत्पादन से पहले नमूनों की व्यवस्था की जा सकती है।
